NYCZ500 Magnetostrictive Level Gauge 24VDC Hochpräzisions-Wasserstandsübertrager aus Edelstahl Hergestellt in China

NYCZ500 Magnetostrictive Level Gauge 24VDC Hochpräzisions-Wasserstandsübertrager aus Edelstahl Hergestellt in China

Markenbezeichnung: NUOYING
Modellnummer: NYCZ500
MOQ: 1 Stück
Preis: $538~$1200/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
0-5m
Stromversorgung:
24VDC (2 Leitungen, 4 Leitungen), 220VAC
Prozesstemperatur:
-40~+200℃
Schutzklasse:
IP65, IP67, IP68 (optional)
Explosionssichere Klasse:
Exia II CT6, Exia IICT6 Gb
Typ Atenna:
Stange Atenna
Material von Atenna:
304, 316 (fakultativ)
Modell:
NYCZ500
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYCZ500 Magnetostrictive Level Gauge 24VDC Hochpräzisions-Wasserstandsübertrager aus Edelstahl Hergestellt in China



Magnetostrictive Level Gauge NYCZ500Arbeitsprinzip



Das Erzeugnis besteht hauptsächlich aus einem Messstab, einer elektronischen Kammer und einer kontaktlosen schwimmenden Kugel, die auf dem Messstab befestigt ist.In der Messstange ist ein magnetostrictiver Draht (Wellenleitdraht) angebracht.Die Messstange besteht aus einem nichtmagnetischen Edelstahlrohr, der den Wellenleitdraht sehr gut schützt.



Wenn der magnetostrictive Flüssigkeitsspiegelmesser arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus.Es erzeugt ein rotierendes Magnetfeld, das sich in Richtung des Wellenleitdrahtes bewegt.Wenn dieses Magnetfeld das permanente Magnetfeld in der Schwimmkugel trifft, erzeugt es einen magnetostrictiven Dehnungseffekt.Verursachen des Wellenleitdrahtes zu verdrehen und eine konstante Geschwindigkeit mechanische Welle zu erzeugenDiese mechanische Welle verbreitet sich in zwei Richtungen. Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert.Die mechanische Welle, die zurück in die elektronische Kammer übertragen wird, wird durch den in der elektronischen Kammer installierten Energienaufnahmegerät erfasst und in den entsprechenden Stromimpuls umgewandeltDer Energienaufnahmechanismus berechnet den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsniveaus genau zu messen.



Magnetostrictive Level Gauge NYCZ500 Anwendungsbereiche



1- Messung und Steuerung der industriellen Feldebene

2. Messung und Kontrolle des Tankniveaus

3- Kontrolle des Flüssigkeitsniveaus in chemischen Verfahren

4. Kontrolle des Flüssigkeitsniveaus des pharmazeutischen Behälters

5. Kontrollen von Speisen- und Getränketanks





Magnetostrictive Level Gauge NYCZ500Technische Parameter



Modell NYCZ500
Typische Anwendung Messung des Flüssigkeitsniveaus, Messung der Flüssigkeitsschnittstelle
Antennenform Typ der Stange
Antennenmaterial 304, 316L (fakultativ)
Messbereich 0- Ich weiß.5 m
Messgenauigkeit ±0,5 mm
Meßwinkel 10°
Stromversorgung 24VDC (2 Leitungen, 4 Leitungen), 220VAC
Prozesstemperatur -40 ̊+200°C
Prozessdruck -0,1 bis 10,0 MPa
Prozessverbindung Gewinde, Flansche, Halterung (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus
Betriebsstrom 4...20mA
Lastcharakteristik Höchstlastwiderstand 600Ω bei Ausgangsstrom; Höchstlastwiderstand 2mA bei Ausgangsspannung
Reaktionszeit 0.2-5 ms
Schutzniveau IP65, IP67, IP68 (optional)
Explosionssicherheit ExiaIICT6 Ga; ExiaIICT6 Gb



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



Magnetostrictive Level Gauge NYCZ500 Verwandte Bilder

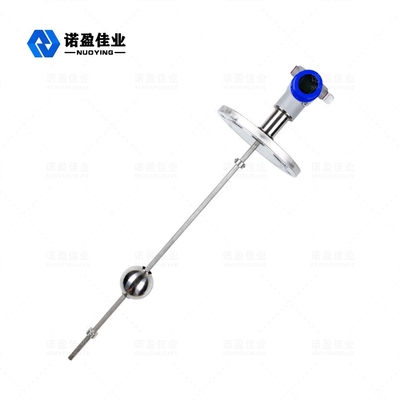

NYCZ500 Magnetostrictive Level Gauge 24VDC Hochpräzisions-Wasserstandsübertrager aus Edelstahl Hergestellt in China 0

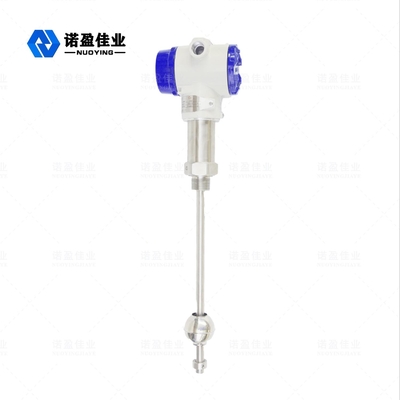

NYCZ500 Magnetostrictive Level Gauge 24VDC Hochpräzisions-Wasserstandsübertrager aus Edelstahl Hergestellt in China 1
