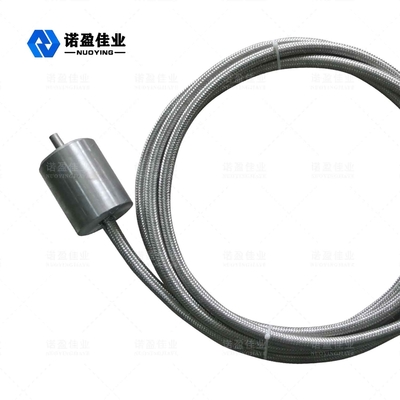

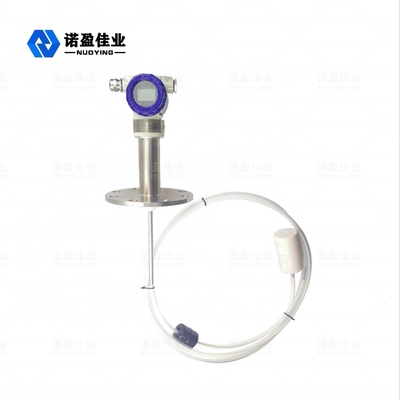

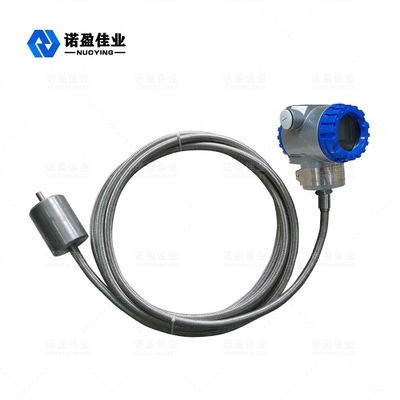

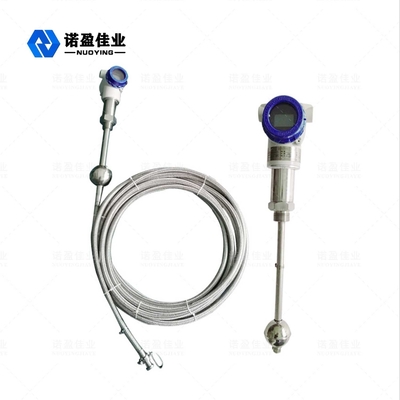

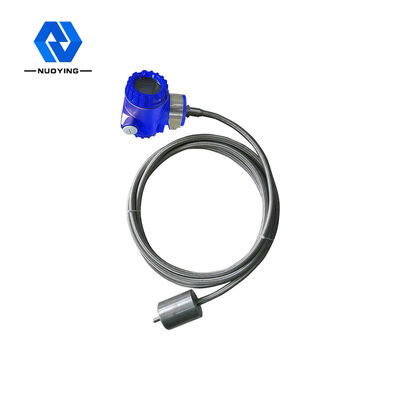

NYCZ500 Magnetostrictive Level Gauge für die Messung von verschiedenen Flüssigkeiten mit einer Reichweite von 25 m

NYCZ500 Magnetostrictive Level Gauge für die Messung von verschiedenen Flüssigkeiten mit einer Reichweite von 25 m

Markenbezeichnung: NUOYING
Modellnummer: NYCZ500
MOQ: 1 Stück
Preis: $560~$1200/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
0-25m
Stromversorgung:
24VDC (2 Leitungen, 4 Leitungen), 220VAC
Ausgangssignal:
4...20mA/HART/RS485
Prozesstemperatur:
-40~+200℃
Schutzklasse:
IP65, IP67, IP68 (optional)
Typ Atenna:
Kabel Atenna
Material von Atenna:
304, 316 (fakultativ)
Modell:
NYCZ500
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYCZ500 Magnetostrictive Level Gauge für die Messung von verschiedenen Flüssigkeiten mit einer Reichweite von 25 m



NYCZ500 Kabeltyp MagnetostriktionsniveaumesserArbeitsprinzip



Das Erzeugnis besteht hauptsächlich aus einem Messrohr, einer elektronischen Kammer und einer kontaktlosen schwimmenden Kugel, die auf dem Messrohr befestigt ist.In der Messstange ist ein magnetostrictiver Draht (Wellenleitdraht) eingebautDie Messstange besteht aus einem nichtmagnetischen Edelstahlrohr, der den Wellenleitdraht sehr gut schützt.



Wenn der magnetostrictive Flüssigkeitsspiegelmesser arbeitet, sendet der Impulsgenerator in der elektronischen Kammer einen Startimpuls aus.Es erzeugt ein rotierendes Magnetfeld, das sich in Richtung des Wellenleitdrahtes bewegt.Wenn dieses Magnetfeld das permanente Magnetfeld in der Schwimmkugel trifft, erzeugt es einen magnetostrictiven Dehnungseffekt.Verursachen des Wellenleitdrahtes zu verdrehen und eine konstante Geschwindigkeit mechanische Welle zu erzeugenDiese mechanische Welle verbreitet sich in zwei Richtungen. Die mechanische Welle, die das Ende der Messstange erreicht, wird vom Dämpfer absorbiert.Die mechanische Welle, die zurück in die elektronische Kammer übertragen wird, wird durch den in der elektronischen Kammer installierten Energienaufnahmemekanismus erfasst und in den entsprechenden Stromimpuls umgewandeltDer Energienaufnahmechanismus berechnet den Zeitunterschied zwischen den beiden Impulsen, um die Höhe des gemessenen Flüssigkeitsniveaus genau zu messen.



NYCZ500 Kabeltyp Magnetostriktionsniveaumessgerät Konstruktionsmerkmale



◎ Weitere Anwendbarkeit, mit mehreren Sondenformen, mehreren Prozessverbindungsformen und mehreren Produktionsmaterialien, die individuell angepasst werden können;

◎ Hohe Zuverlässigkeit: Da der magnetostrictive Flüssigkeitsspiegelmesser das Wellenleitprinzip anwendet, gibt es keine mechanisch beweglichen Teile, so dass es keine Reibung und Verschleiß gibt.Der gesamte Umrichter ist in einem Rohr aus Edelstahl eingeschlossenDer Sensor arbeitet zuverlässig und hat eine lange Lebensdauer.

Gute Sicherheit: Der magnetostrictive Flüssigkeitsspiegelmesser weist eine hohe Explosionssicherheit auf, ist intrinsisch sicher und sicher zu bedienen.und ist besonders geeignet für die Messung chemischer Rohstoffe und brennbarer FlüssigkeitenEs ist nicht notwendig, den Tankdeckel während der Messung zu öffnen, um die Unsicherheit bei manueller Messung zu vermeiden.



NYCZ500 Kabeltyp MagnetostriktionsniveaumesserTechnische Parameter



Modell NYCZ500
Typische Anwendung Messung des Flüssigkeitsniveaus, Messung der Flüssigkeitsschnittstelle
Antennenform Typ des Kabels
Antennenmaterial 304, 316L (fakultativ)
Messbereich 0- Ich weiß.25 m
Messgenauigkeit ±0,5 mm
Meßwinkel 10°
Stromversorgung 24VDC (2 Leitungen, 4 Leitungen), 220VAC
Prozesstemperatur -40 ̊+200°C
Prozessdruck -0,1 bis 10,0 MPa
Prozessverbindung Gewinde, Flansche, Halterung (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus
Betriebsstrom 4...20mA
Lastcharakteristik Höchstlastwiderstand 600Ω bei Ausgangsstrom; Höchstlastwiderstand 2mA bei Ausgangsspannung
Reaktionszeit 0.2-5 ms
Schutzniveau IP65, IP67, IP68 (optional)
Explosionssicherheit ExiaIICT6 Ga; ExiaIICT6 Gb



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.
