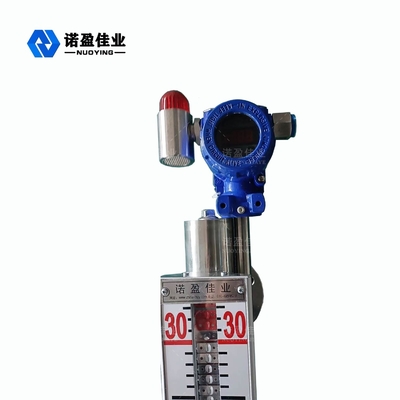

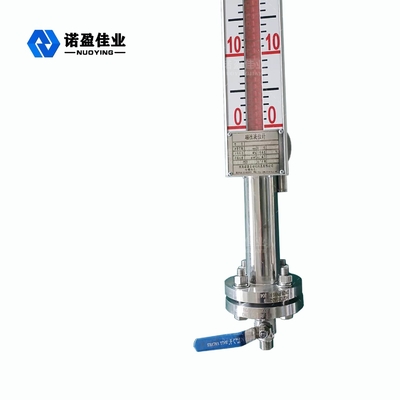

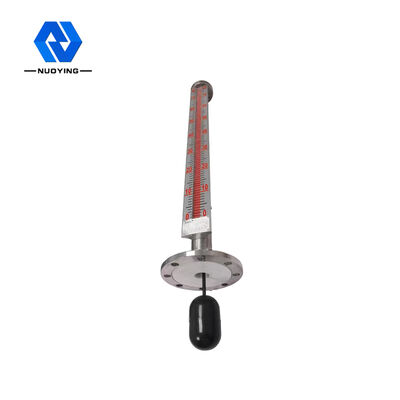

4-20mA Magnetische Flap-Level-Gauge Glasröhrchen Flotflüssigkeits-Level-Messgerät mit SIL- und CE-Zertifikaten

4-20mA Magnetische Flap-Level-Gauge Glasröhrchen Flotflüssigkeits-Level-Messgerät mit SIL- und CE-Zertifikaten

Markenbezeichnung: NUOYING
Modellnummer: NYUHZ
MOQ: 1 Stück
Preis: $103~$148/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
0-6m
Stromversorgung:
24VDC
Ausgangssignal:
4 bis 20 mA
Prozesstemperatur:
-50~+350℃
Prozessverbindung:
Flansche (optional)
Installationsmethode:
mit einer Breite von nicht mehr als 15 mm
Prozessdruck:
-0,1 ~ +16 MPa
Modell:
NYUHZ
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



4-20mA Magnetische Flap-Level-Gauge Glasröhrchen Flotflüssigkeits-Level-Messgerät mit SIL- und CE-Zertifikaten



4-20mA MagnetklappenspiegelmessungArbeitsprinzip



NYUHZ Flanschklappen Magnetniveaussender hat zwei Hauptteile,Ein Hohlraum mit einer schwimmenden Kugel, die als Messrohr oder Hauptrohr bezeichnet wird, und einer Anzeigetafel. Der Hohlraum ist durch Flansche oder andere geeignete Verbindungstypen mit dem mittleren Behälter verbunden.So wird die schwimmende Kugel, die mittlere Ebene in der Messröhre zeigt, gehen nach oben und unten zusammen mit dem Niveau im TankDie schwimmende Kugel hat einen permanenten Magneten, der die entsprechenden magnetisch farbigen Klappen anzieht, um sich umzudrehen.Dann wird der tatsächliche Wert des mittleren Niveaus deutlich in der Anzeigetafel angezeigt, können die Leute leicht lesen.



4-20mA MagnetklappenspiegelmessungGestaltungsmerkmale


◎ Mehrfache Installationsformen, mehrfache Anschlussformen können optional sein
◎ Konstruktionsdruckbereich von vollem Vakuum bis 10 MPa
◎ Konstruktionstemperaturbereich-50°C bis +350°C

◎ Professionelles Design für spezielle Druck- und Temperaturanlagen



4-20mA MagnetklappenspiegelmessungTechnische Parameter



 Typische Anwendung Messung des Flüssigkeitspegels
Messbereich 0 bis 6 m
Messgenauigkeit ±3 mm, ±5 mm (optional)
Durchschnittliche Dichte ≥ 0,425 g/cm3
Dichteunterschied ≥ 0,1 g/cm3
Durchschnittliche Viskosität ≤ 0,4 Pa.S.
Steuerausgang 220VAC, 1A
Übertragungsleistung 4 ~ 20mA (Stromversorgung 24VDC)
Prozesstemperatur -50 ~ + 350 °C
Prozessdruck -0,1 ~ +16 MPa
Prozessverbindung Flansche (optional)
Schutzgrad IP67 (optional)
Explosionssicherheit: Exia II CT6 Ga, Exd II CT6 Gb (Details in der Bescheinigung)



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

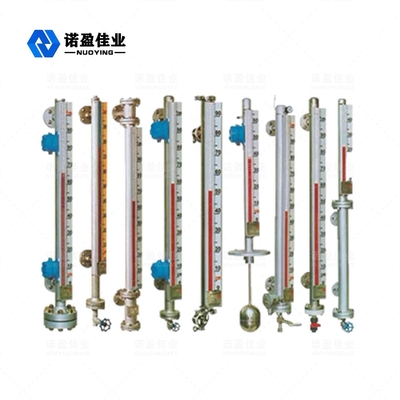

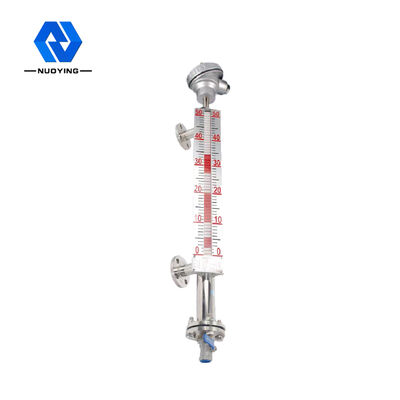

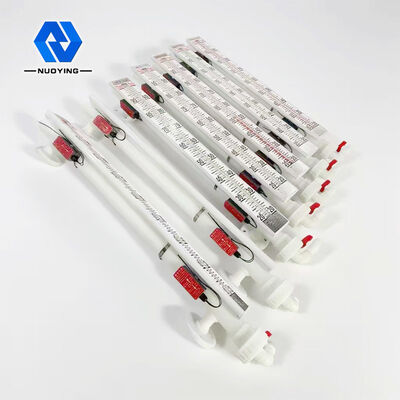

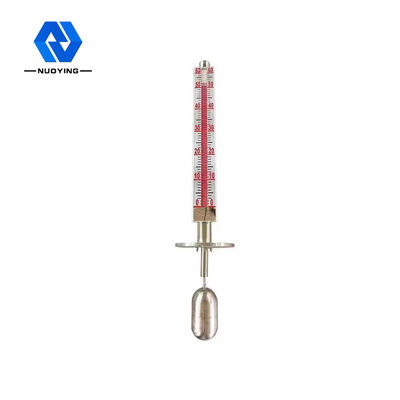

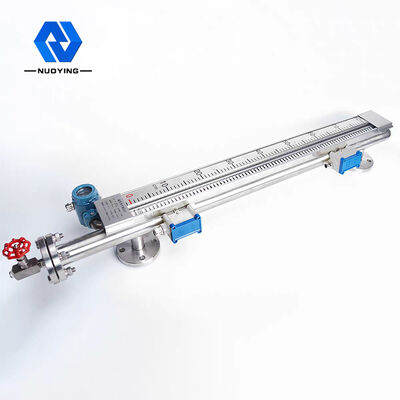

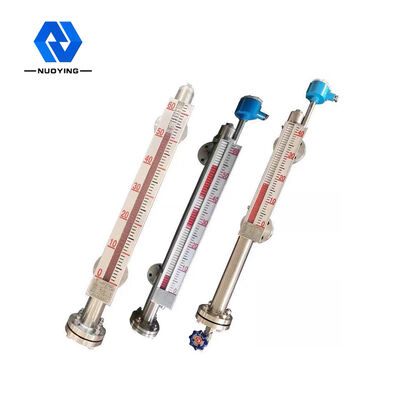

4-20mA MagnetklappenspiegelmessungVerwandte Bilder
