NYLL-CH Elektromagnetisches WärmemessgerätR

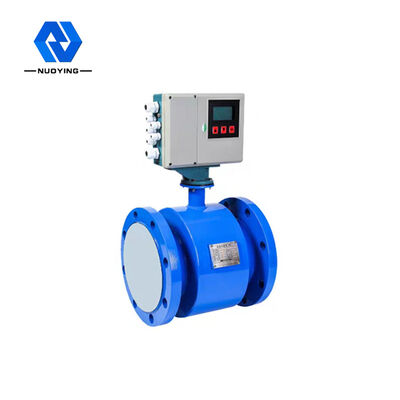

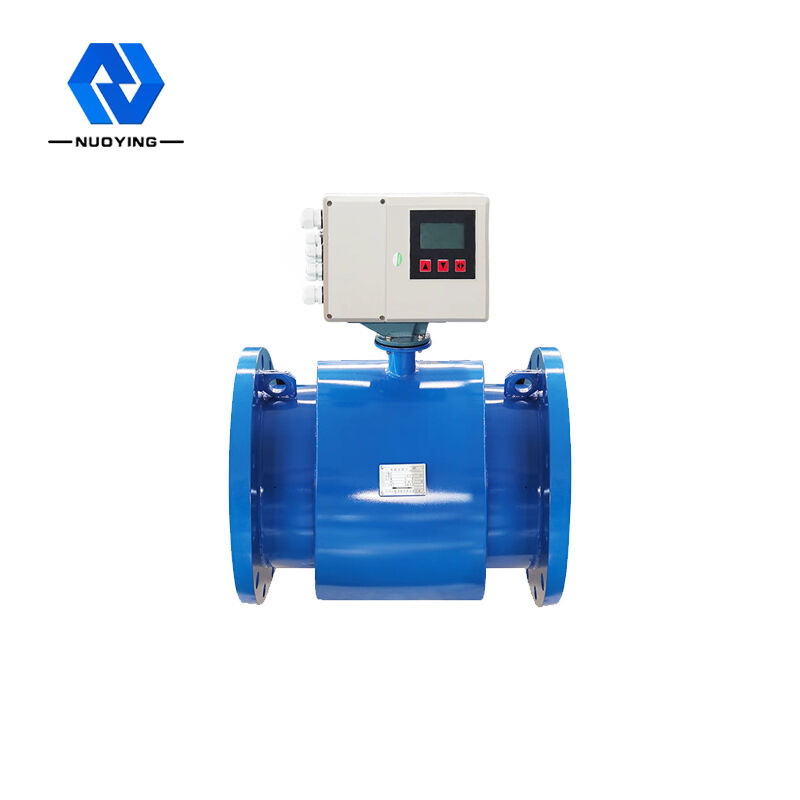

Der elektromagnetische Wärmezähler NYLL-CH ist für die spezielle Anwendung intelligenter verteilter Energie- und Wärmeaustauschstationen in Gebäuden konzipiert, die Durchfluss sowie Kälte und Wärme direkt messen können. Es sind kein zusätzlicher Durchflusszähler und Pt1000 erforderlich. Die Installation ist einfach und kostengünstig. Der elektromagnetische Durchflusssensor wird als elektromagnetischer Wärmezähler zur Erfassung der Durchflussrate der Wärmeübertragungsflüssigkeit verwendet und zeichnet sich durch hohe Präzision, einen breiten Anwendungsbereich sowie eine bequeme und einfache Online-Kalibrierung aus.

NYLL-CH Elektromagnetisches WärmemessgerätRTechnische Parameter

NYLL-CH Elektromagnetisches WärmemessgerätRLeistung Parameter

NYLL-CH Elektromagnetisches WärmemessgerätR Funktionsprinzip

Heißes Wasser (kaltes Wasser), das von einer Wärmequelle geliefert wird, fließt mit einer höheren (niedrigeren) Temperatur in ein Wärmetauschersystem (Heizkörper, Wärmetauscher oder ein daraus zusammengesetztes komplexes System) und fließt mit einer niedrigeren (höheren) Temperatur aus. Während dieses Prozesses wird Wärme durch Wärmeaustausch an den Benutzer abgegeben oder absorbiert (Hinweis: Dieser Prozess umfasst den Energieaustauschprozess des Heizsystems und des Kühlsystems).

Wenn das Wasser durch das Wärmetauschersystem fließt, wird die vom System abgegebene oder absorbierte Wärmemenge berechnet und vom Rechner angezeigt, entsprechend der vom Durchflusssensor ermittelten Durchflussrate, der vom Lufttemperatursensor ermittelten Temperatur des Rückwassers und der Zeit, die das Wasser durchfließt.

Q = ∫ q ×∆h × dτ = ∫ ρ ×qv ×∆h ×dτ

F: die vom System abgegebene oder absorbierte Wärmemenge, Jor kWh; Qm: die durch den Wärmezähler fließende Wassermasse, kg/h;

Qv;der Volumenstrom des durch den Wärmezähler fließenden Wassers, m3/h; P:die Dichte des durch den Wärmezähler fließenden Wassers, kg/ms;

△h: die Enthalpiedifferenz von Wasser bei den Einlass- und Auslasstemperaturen des Wärmetauschersystems, J/kg;

T: Zeit, h;

NYLL-CH Elektromagnetisches WärmemessgerätRDesignmerkmale

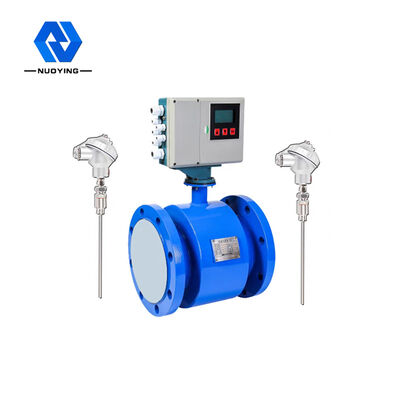

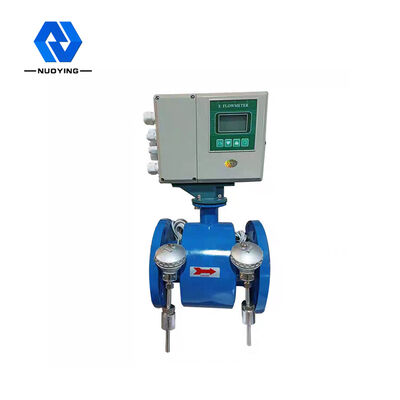

◎ Messung von Kälte und Wärme: Der Konverter hat die Funktion, Kälte und Wärme direkt zu messen und ist mit 2 Standard-Pt1000 ausgestattet. Es muss nicht mit einem Kälte- und Wärmedurchflusszähler ausgestattet sein, um die Installation zu erleichtern und die Anschaffungs- und Installationskosten zu senken.
Hohe Zuverlässigkeit: Nach strengen Tests wie EMV, Sicherheit, hohe und niedrige Temperaturen, die höher sind als die nationalen Standards GB/T17616, GB/2423, GB/T16499.
◎ Schnelle Reaktion: Verwendung von 32BitMCU, 24BitADC und optimiertem Filteralgorithmus, schnelle Reaktion, genaue und stabile Messdaten, geeignet für Messung und Steuerung bei passender Ausrüstung.
◎ Erdungselektrode: Die patentierte NONCON-Technologie sorgt für ein Messgleichgewicht im Messabschnitt und eliminiert Messfehler, die durch schlechte Erdung verursacht werden, um eine langfristige Messgenauigkeit sicherzustellen. Es muss nicht mit einem Erdungsring ausgestattet werden, um Material- und Installationskosten zu reduzieren.

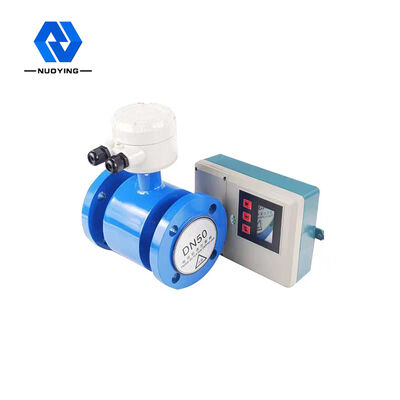

◎ Separate IP68-Technologie: Verwenden Sie eine besonders detaillierte IP68-Designtechnologie, verwenden Sie ein spezielles importiertes IP68-Dichtungsmittel, ein spezielles IP68-Kabel und ein mehrfaches IP68-Dichtungsdesign, um die Kondensation des separaten IP68-Sensors zu verhindern.
◎ Hohes Signal-Rausch-Verhältnis: Der Sensor nutzt Technologie mit hohem Signal-Rausch-Verhältnis. Der Konverter verwendet geräuscharme und hochpräzise Teile und Konstruktionstechnologien, um die Messung des Mindestdurchflusses zu erleichtern.
◎ Low-Power-Design; Durch das optimierte Design der Erregerschaltung wird der Stromverbrauch im Vergleich zu herkömmlichen elektromagnetischen Durchflussmessern um mehr als das Dreifache reduziert und es können bei einer Vielzahl von Anwendungen Energieeinsparungen erzielt werden.
◎ Chinesische Anzeige: Verwenden Sie den LCD-Bildschirm mit chinesischer Anzeige, um das Verständnis und die Bedienung zu erleichtern
◎ Optimierte Stromversorgungstechnologie: Verwenden Sie ein optimiertes Stromversorgungsdesign, ausgereifte und zuverlässige Technologie, hohe Umwandlungseffizienz und zuverlässige Langzeitnutzung.

◎ Schnelle Verkabelung: Verwenden Sie den Klemmenblock der international besten Marke, der schnell, bequem und zuverlässig ist, um eine stabile und zuverlässige Langzeitmessung zu gewährleisten.
◎ Ausgangssignal: ausgestattet mit Standard RS-485, (4-20) mA, Frequenz/Impuls, schnelle Ausgangsreaktion, und der Port ist mit Schutzmaßnahmen wie Blitzschutz ausgestattet.
