Heißer Verkauf NUOYING NYSP-M22 4-20mA Rf Admittance Kapazitive Level Meter

Name: Heißer Verkauf NUOYING NYSP-M22 4-20mA Rf Admittance Kapazitive Level Meter
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYSP-M22
Price: 329.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYSP-M22
MOQ:	1 Stück
Preis:	$129 to $529/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Anwendungen:

starke korrosive Flüssigkeit

Messgenauigkeit:

0,05%~ 0,1%fs

Stromversorgung:

24Vdc

Prozessanbindung:

3/4" BSPT-Dreh ((Standard),Methode Blaue Installation ((optional)

Mittlere Temperatur:

-40~+150℃

Prozessdruck:

-0.1~2.5MPa

Signalausgang:

4 ... 20 mA/Hart/RS485/Modbus ...

Schutzgrad:

IP 65, IP 67, IP 68 (optional)

Verpackung Informationen:

40*30*30CM

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

Heißer Verkauf NUOYING NYSP-M22 4-20mA HF-Admittanz-Kapazitäts-Füllstandsmesser

Nuoying NYSP-M22Radiofrequenz-Admittanz-Füllstandsmesser Übersicht

Produktbeschreibung

NYSP-M22 HF-Admittanz-Füllstandssender Arbeitsprinzip

Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept dem der allgemeinen kapazitiven Messtechnik ähnelt, integriert die HF-Leitfähigkeitstechnik eine Ansteuerungsabschirmungsschaltung und eine Chopperschaltung in der elektronischen Einheit, wodurch eine separate Messung von Impedanz und kapazitivem Widerstand ermöglicht wird. Die Impedanz und die Reaktanz jedes Anhängers werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, so dass die Auswirkung des Anhängers durch Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und eliminiert werden kann.
Die Sonde des HF-Leitfähigkeits-Füllstandsmessers ist im Tank installiert und die durch die Füllstandsänderung verursachte Änderung des HF-Signals wird von der Sonde erfasst. Das Ansteuerungsabschirmungsende der Sonde verhindert, dass der HF-Strom eine Schleife durch das hängende Material bildet, was die Genauigkeit der Messung gewährleistet.
Die HF-Leitfähigkeitsmesstechnik ist eine Füllstandmesstechnik mit einzigartigen Vorteilen. Obwohl das Konzept der allgemeinen kapazitiven Messtechnik ähnelt, integriert die HF-Leitfähigkeitstechnik eine Ansteuerungsabschirmungsschaltung und eine Chopperschaltung in der elektronischen Einheit, so dass Impedanz und kapazitiver Widerstand separat gemessen werden können. Die Impedanz und die Reaktanz jedes Aufhängers werden nach physikalischen Gesetzen berechnet und sind betragsmäßig gleich, so dass die Auswirkung des Aufhängers durch die Phasenverschiebung der Oszillatorschaltung vom Gesamtausgang gemessen und entfernt werden kann.
Die Sonde des Radiofrequenz-Leitfähigkeits-Füllstandsmessers ist im Lagertank installiert und die durch die Füllstandsänderung verursachte Radiofrequenzsignaländerung wird über die Sonde erfasst. Die angetriebene Abschirmung der Sonde verhindert, dass der HF-Strom durch das hängende Material eine Schleife bildet, was genaue Messungen gewährleistet.

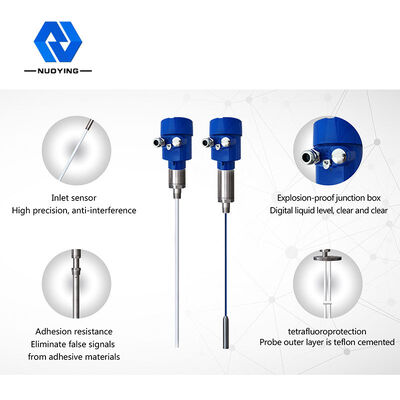

NYSP-M22 HF-Admittanz-Füllstandssender Konstruktionsmerkmal

1. Anti-Haftmaterial: Das einzigartige Design der Ansteuerungsabschirmungsschaltung verbessert die Leistung gegen Haftmaterial.
2. Spannungsversorgungsbereich: Betriebsspannungsbereich der Spannungsversorgung: 13 ~ 35VDC.
3. Anpassungsfähigkeit: Sondentemperatur: -100 °C ~ 800 °C; keine Messung im toten Winkel, kann in horizontalen Messsituationen von mehr als zehn Zentimetern oder sogar wenigen Zentimetern verwendet werden, mit einem großen Messbereich; der maximale Messbereich von bis zu Hunderten von Metern, oder sogar Hunderten von Metern; die Messung von viskosen Materialoberflächen ist der große Vorteil des Instruments.
4. Stabilität: Der Ausgang ist stabil und zuverlässig und widerstandsfähig gegen den Einfluss von Flugasche, Verladung, Wasserdampf,
Kristallisation und Wachsbildung.
5. Wartungsfrei: keine beweglichen, keine leicht verschleißenden Teile, keine Notwendigkeit für häufige Reinigung, Wartung, Inbetriebnahme.

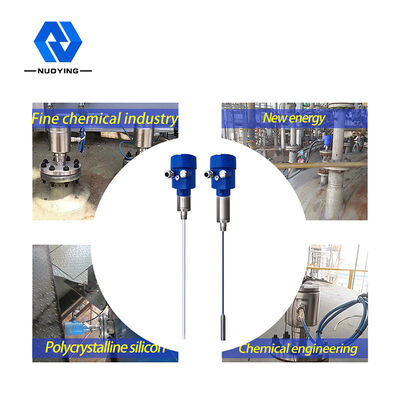

NYSP-M22 HF-Admittanz-Füllstandssender Anwendungsbereich

1. Lebensmittel: Saftfabriken, Milchfabriken, Tomatenmark-Lagertanks, Brauereilagertanks usw.
2. Pharmazeutika: mittlere pharmazeutische Lagertanks, Separatoren, Fermentationstanks usw.
3. Wasseraufbereitung: Wasserreservoirs, Klärgruben, Wasseraufbereitungstanks, Absetzbecken, Tiefbrunnen, Trinkwassernetze usw.
4. Sonstige: Umweltschutz, Ölfeld, Metallurgie, Schiffbau und andere Industrien.

Produktparameter

Typische Anwendung	Stark korrosive Flüssigkeit

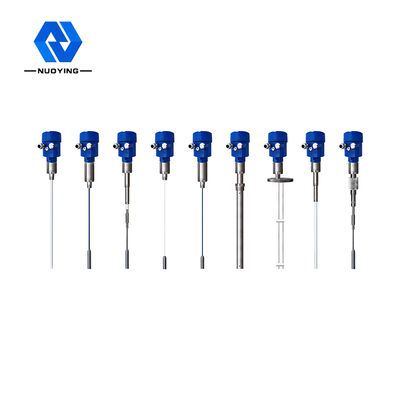

Sondentyp	Isoliertes flexibles Kabel PTFE (optional)
Messgenauigkeit	0,05 % - 0,1 % F.S.
Stromversorgung	24 VDC (Zweiadrig, Vieradrig)
Medientemperatur	-40~+150°C

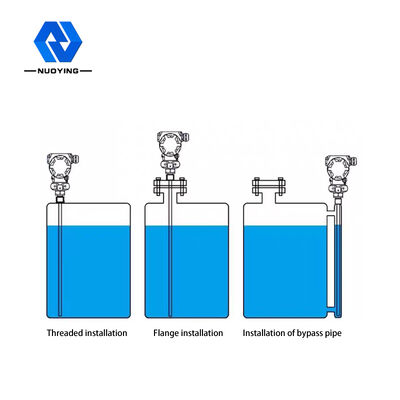

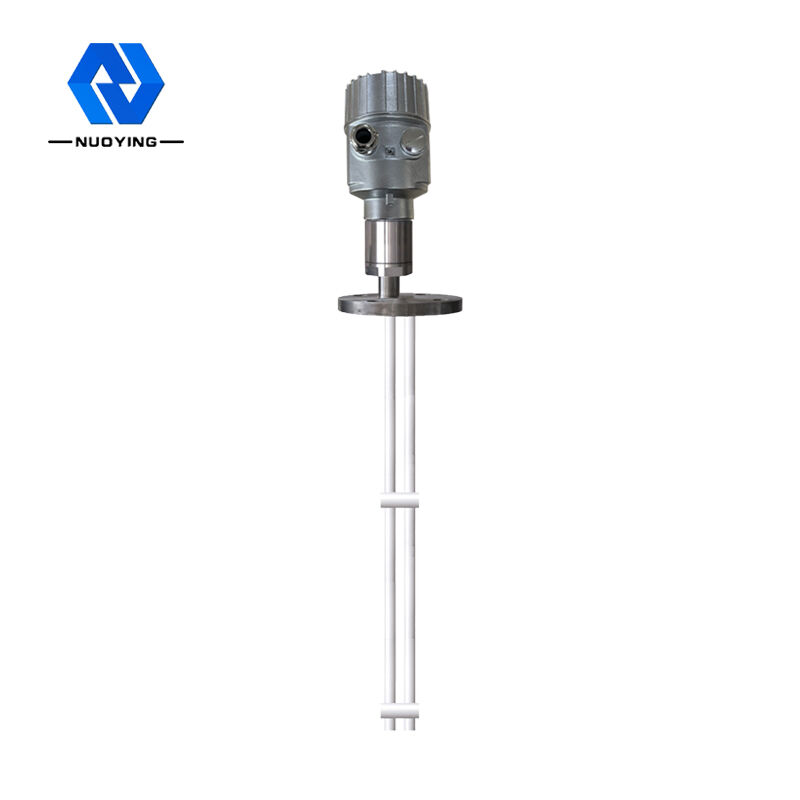

Prozessanschluss	3/4" BSPT-Gewinde (Standard) Flanschmontage (optional)
Prozessdruck	0,1~2,5 MPa
Explosionsschutzklasse	Exia II CT6 (optional)

Heißer Verkauf NUOYING NYSP-M22 4-20mA Rf Admittance Kapazitive Level Meter 3
