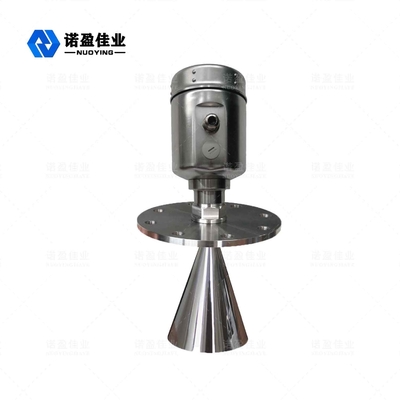

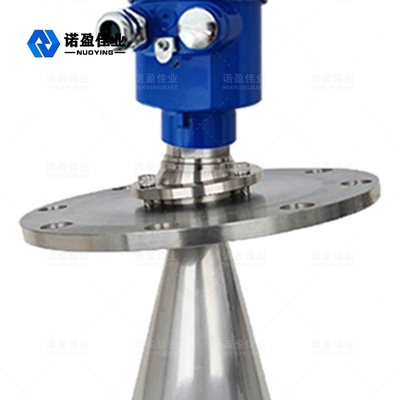

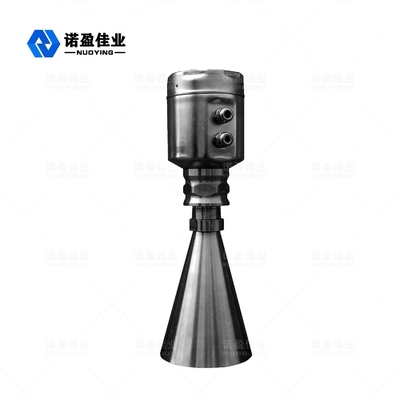

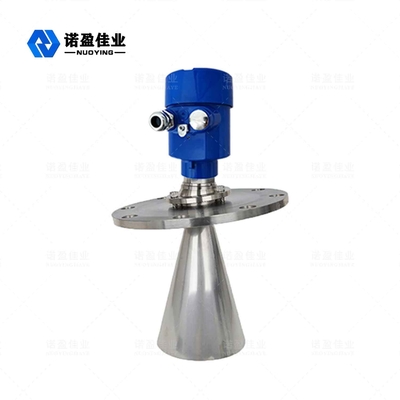

Stromversorgung 24VDC (zwei Leitungen, vier Leitungen) mittlere Temperatur -40~+250 °C 26GHz-Radar-Sender

Stromversorgung 24VDC (zwei Leitungen, vier Leitungen) mittlere Temperatur -40~+250 °C 26GHz-Radar-Sender

Markenbezeichnung: NUOYING
Modellnummer: NYRD-808
MOQ: 1 Stück
Preis: $229~559/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Shaanxi, China
Zertifizierung:
IP67
Gewährleistung:
1 Jahr
Anwendungen:
Feststoff, starker Tau, Staub, Kristall
Messbereich:
70m
Genauigkeit:
±15mm
Prozesstemperatur:
-40~250℃
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Flansche (Selektiv)
Schutzklasse:
IP67
Ausgang des Signals:
4...20mA/HART/RS485/Modbus...
Zulassung:
Industrie
Frequenzbereich:
26 GHz
Verpackung Informationen:
40*30*30CM
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung

26GHz 70m Radar-Level-Sender Industrieller Hochfrequenz-Radar Flüssigwasser-Level-Sensor für Feststoffe



Radar Niveau ZählerTechnischer Parameter



Typische Anwendung Korrosive Flüssigkeit usw.
Übertragungsfrequenz 26 GHz
Genauigkeit 3 mm
Reichweite 20 m
Antennenmaterial PFA (fakultativ)
Nachhallprobenahme 100 mal/s
Prozesstemperatur -40~130°C
Umgebungsfeuchtigkeit 0 bis 90%
Entschließung 1 mm
Prozessverbindung Flanke
Elektrische Schnittstelle M20×1. 5, 1⁄2 " NPT
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Versorgungsleistung 24V Gleichspannung 220VAC (optional)
Macht 3W
Explosionssicherheit Ausgabe 6 (optional)
Schutzklasse IP67



Anmerkung:Produktekann seinangepasstDiespezifische AnforderungenvonBenutzer!



Die Antenne für den Radarniveaumessung verwendet PFA-Material, PFA-Kunststoff ist ein Copolymer aus einer kleinen Menge Perfluoropropyl-Polytetrafluorethylen.Die Schmelzkohäsion wird erhöht und die Viskosität der Lösung verringert.Das Harz kann direkt durch gewöhnliches thermoplastisches Formen verarbeitet werden.abnutzungsbeständige Teile, Dichtungsteile, Isolierteile und Teile für medizinische Geräte.



Radar Niveau Meter-Messprinzip



Die Antenne auf Radarebene sendet einen schmalen Mikrowellenpuls aus und überträgt ihn durch die Antenne.es wird wieder reflektiert und vom Antennensystem wieder angenommen, die Übertragung des Signals an den elektronischen Schaltkreis Teil automatisch in ein Objekt Positionssignal umgewandelt, weil die Impuls Ausbreitungsgeschwindigkeit extrem schnell ist,Die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und sich wieder zum Empfänger zu reflektieren, ist fast augenblicklich(Siehe unten.)



Radar Niveau Designmerkmale des Zählers

Die Antenne ist klein und einfach zu installieren; Kontaktloses Radar, kein Verschleiß, keine Verschmutzung.

Es wird fast nicht von Korrosion und Schaum beeinflusst; es wird fast nicht von Veränderungen des Wasserdampfes, der Temperatur und des Luftdrucks beeinflusst.

Schwere Staubumgebung hat wenig Einfluß auf die Arbeit des Hochfrequenzpegelmessers.

Kürzere Wellenlänge und bessere Reflexion auf geneigter Festfläche.

Der Strahlwinkel ist klein und die Energie konzentriert, was die Echokapazität erhöht und zur Vermeidung von störenden Gegenständen beiträgt.

Der Blinde-Messbereich ist kleiner, und bei der Messung kleiner Behälter können gute Ergebnisse erzielt werden.

Ein hohes Signal-Rausch-Verhältnis ermöglicht eine bessere Leistung auch unter schwankenden Bedingungen.

Hohe Frequenz ist die beste Wahl für die Messung fester und niedrig dielektrischer Konstanten.
