| Markenbezeichnung: | NUOYING |
| Modellnummer: | NYRD-808 |
| MOQ: | 1 Stück |
| Preis: | $229~559/pcs |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 1000 Stück pro Monat |

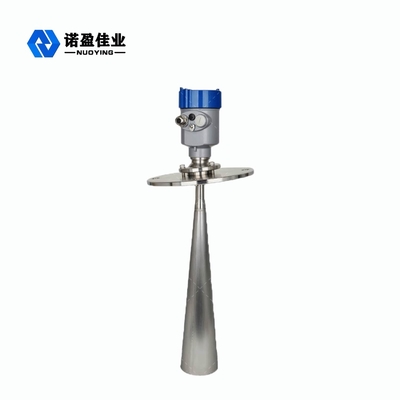

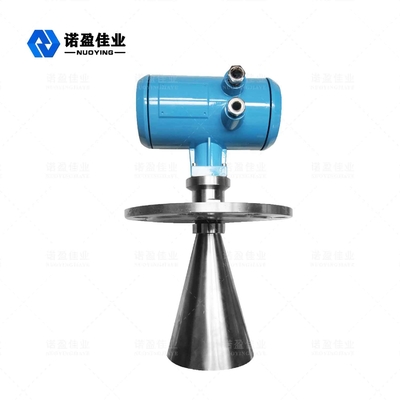

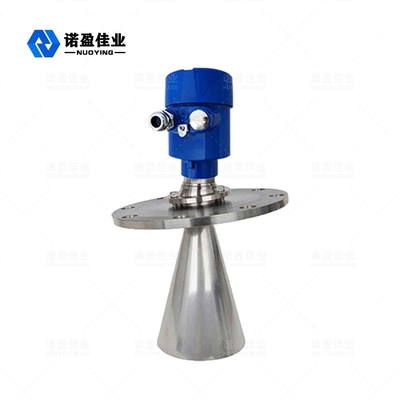

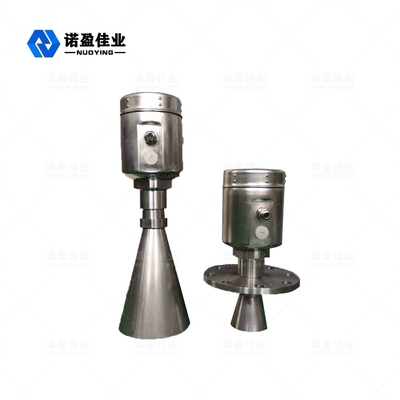

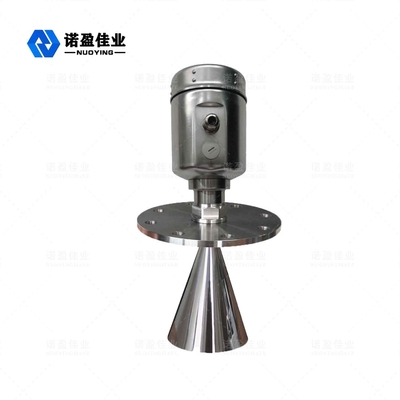

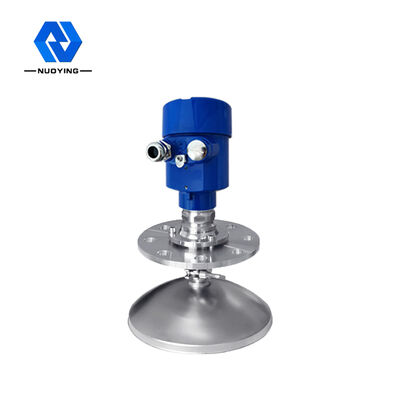

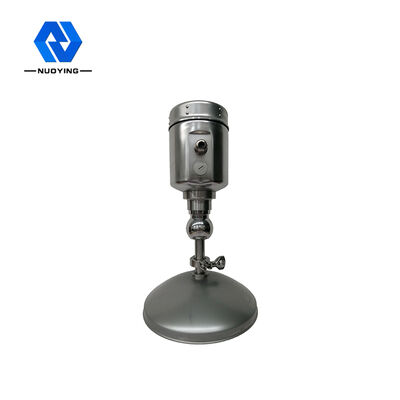

Radar Pegel MessgerätTechnische Parameter
| Typische Anwendung | Korrosive Flüssigkeiten usw. |
| Sendefrequenz | 26 GHz |
| Genauigkeit | 3 mm |
| Reichweite | 20 m |
| Antennenmaterial | PFA (optional) |
| Echo-Abtastung | 100 Mal/s |
| Prozesstemperatur | -40~130 °C |
| Umgebungsfeuchtigkeit | 0~90 % |
| Auflösung | 1 mm |
| Prozessanschluss | Flansch |
| Elektrische Schnittstelle | M20 × 1,5, ½" NPT |
| Signalausgang | 4...20 mA/HART/RS485/Modbus... |
| Versorgungsspannung | 24 V DC 220 VAC (optional) |
| Leistung | 3 W |
| Explosionsschutzklasse | ExiaⅡCT6 (optional) |
| Schutzart | IP67 |
Hinweis:Produktekönnenangepasst werdenan diespezifischen AnforderungenvonBenutzern!

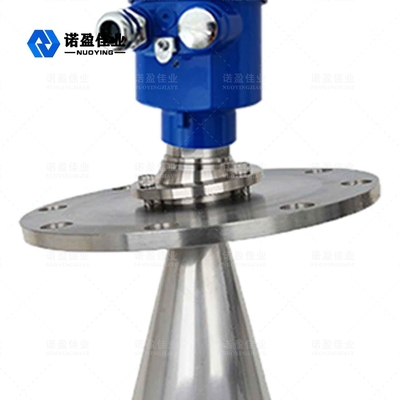

Die Radar-Füllstandmessgeräte-Antenne verwendet PFA-Material. PFA-Kunststoff ist ein Copolymer aus einer kleinen Menge Perfluorpropyl-Polytetrafluorethylen. Die Schmelzkohäsion wird erhöht und die Viskosität der Lösung verringert, während die Eigenschaften im Vergleich zu PTFE unverändert bleiben. Das Harz kann direkt durch gewöhnliches thermoplastisches Formen verarbeitet werden. Geeignet für die Herstellung von korrosionsbeständigen Teilen, verschleißfesten Teilen, Dichtungsteilen, Isolierteilen und medizinischen Instrumententeilen.
Radar Pegel Messgerät Messprinzip
Die Radar-Füllstandantenne sendet einen schmalen Mikrowellenimpuls aus und sendet ihn über die Antenne nach unten. Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt hat, wird er zurückreflektiert und vom Antennensystem wieder empfangen, wodurch das Signal an den elektronischen Schaltungsteil übertragen wird, der automatisch in ein Objektpositionssignal umgewandelt wird (da die Impulsausbreitungsgeschwindigkeit extrem hoch ist, ist die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und zum Empfänger zurückzukehren, nahezu augenblicklich).
Radar Pegel Messgerät Designmerkmale
Die Antenne ist klein und einfach zu installieren; berührungsloses Radar, kein Verschleiß, keine Verschmutzung.
Nahezu unbeeinflusst von Korrosion und Schaum; Es wird nahezu nicht von Veränderungen in Wasserdampf, Temperatur und Druck in der Atmosphäre beeinflusst.
Eine stark staubhaltige Umgebung hat wenig Einfluss auf die Arbeit des Hochfrequenz-Füllstandmessgeräts.
Kürzere Wellenlänge und bessere Reflexion auf geneigten festen Oberflächen.
Der Strahlungswinkel ist klein und die Energie konzentriert, was die Echofähigkeit erhöht und dazu beiträgt, störende Objekte zu vermeiden.
Der tote Messbereich ist kleiner, und gute Ergebnisse können bei kleinen Tankmessungen erzielt werden.
Ein hohes Signal-Rausch-Verhältnis ermöglicht eine bessere Leistung auch unter schwankenden Bedingungen.
Hohe Frequenz ist die beste Wahl für die Messung von Feststoffen und Medien mit niedriger Dielektrizitätskonstante.
