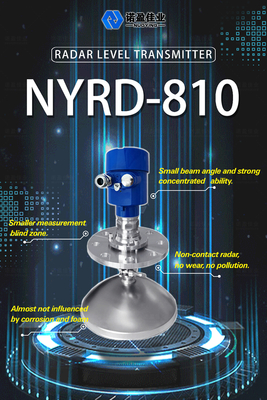

26GHz NYRD-810 Hochfrequenz Meter Wellenradar Feststandssensor Geführtes Radar Säure-Level-Sender
NYRD-810 Produktübersicht
Beschreibung der Produkte
Der Sensor der NYRD80X-Serie ist ein 26 GHz-Hochfrequenz-Radarmessgerät mit einer maximalen Messdistanz von 80 m. Die Antenne ist weiter optimiert.und der neue schnelle Mikroprozessor kann eine höhere Signalanalyse und -verarbeitung durchführen, so daß das Gerät in Reaktionskessel, Feststoffbehälter und in einigen komplexen Messbedingungen eingesetzt werden kann.
26 GHz NYRD810 Funktionsprinzip des Radarniveaumessers
Die Antenne der Radarobjektposition sendet einen schmalen Mikrowellenimpuls aus, der durch die Antenne nach unten übertragen wird.Wenn die Welle die Oberfläche des Messmediums berührt, wird sie wieder reflektiert und vom Antennensystem wieder empfangen.auf den elektronischen Schaltkreis übertragen und automatisch in ein Objektniveau-Signal umgewandelt (weil die Impulse so schnell reisen,Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).
Messdaten: Spiralförmige Unterfläche oder Dichtfläche des Flansches.
Bei der Verwendung von Radar-Niveau-Zeitmessungen ist sicherzustellen, dass die höchste Materialstufe nicht in den Blindbereich der Messung gelangen kann.
Produktparameter

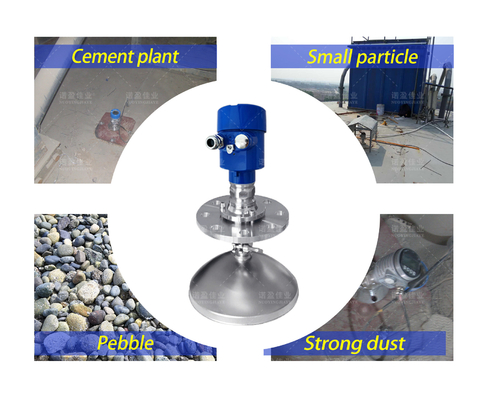

Typische Anwendung
Starker Staub, große Feststoffe
Antennenmaterial
PTFE
Messbereich
20 m
Prozessverbindung
Gewinde, Flansche (optional)
Prozesstemperatur
-40~+130°C
Prozessdruck
-0,1 bis 0,3 MPa
Stromversorgung
24VDC
Genauigkeit
< 0,1%F.S.
Schutzniveau
IP67
Abmessungen der Hüllestruktur des Radarniveaumessers (Einheit: mm)

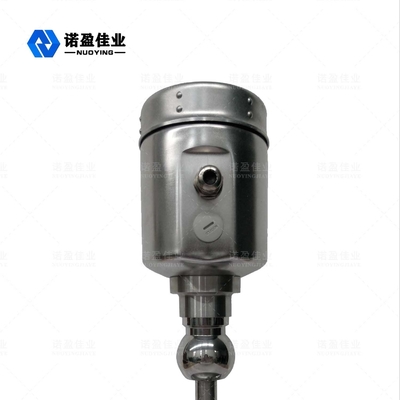

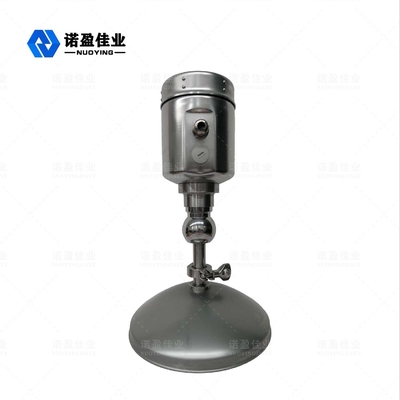

Es gibt zwei Arten von Radarniveaumessern: Einer ist die gegossene Aluminiumhülle und der andere ist ein Edelstahlgehäuse. dem Kundenbedarf und dem Standortzustand.
