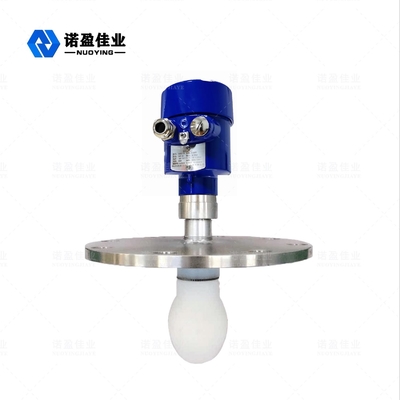

Der Radar-Füllstandsmesser der Serie NYRD80X ist ein 26 GHz Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 80 m. Die Radarobjektpositionsantenne sendet einen schmalen Mikrowellenimpuls aus, der über die Antenne nach unten übertragen wird. Nachdem die Impulswelle die Oberfläche des gemessenen Mediums berührt hat, wird sie reflektiert und vom Antennensystem wieder empfangen. Das Signal wird an den elektronischen Schaltungsteil übertragen und automatisch in ein Objektfüllstandssignal umgewandelt (Da sich Impulse so schnell ausbreiten, ist die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuprallen, fast unmittelbar).
Das Bezugsmaß der Messung: Spiralförmige Bodenfläche oder Dichtfläche des Flansches.
Produktparameter

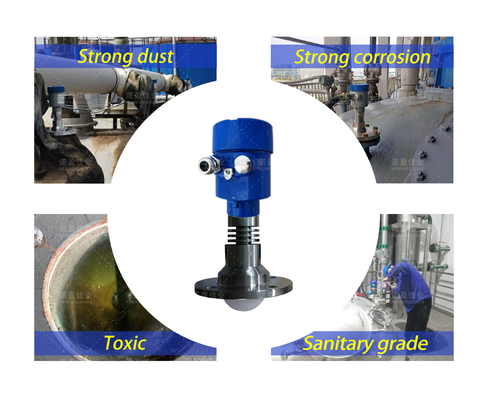

Typische Anwendung
Leicht zu kristallisieren, Betauung, giftig, stark korrosiv
Antenne
Material
Linsenantenne, 316L+PTFE (optional)
Messbereich
40m
Messgenauigkeit
0,05 %-0,1 % F.S
Stromversorgung
24 VDC (Zwei-Leiter, Vier-Leiter
Leiter)
Mediumtemperatur
-40~+120℃, -40~+260℃
Prozessanschluss
Flansch, Halterung (optional)
Prozessdruck
-0,1~2,0 MPa
Abmessungen der Gehäusestruktur des Radar-Füllstandsmessers (Einheit: mm)
Es gibt zwei Arten von Radar-Füllstandsmessern:
Einer ist das Aluminiumgussgehäuse und der andere ein Edelstahlgehäuse. Kundenspezifische Designs können nach
Kundenanforderungen und Standortbedingungen angefertigt werden.
