Produktdetails:
|
| Typische Anwendung: | Füllstandmaß | ProbeMaterial: | PP/PVC/PTFE/304 (optional) |
|---|---|---|---|
| Genauigkeit: | <0.25% | Measuringangle: | 10° |
| Stromversorgung: | 24VDC、 220VAC | Prozessdruck: | Normaldruck |
| Signalausgabe: | 4… 20mA/HART/RS485… | Anzeige: | LCD |
| Markieren: | Digitaler Ultraschall-Füllstandstransmitter,Digitaler Füllstandstransmitter 20 m,20 m Schallfüllstandssensor |
||

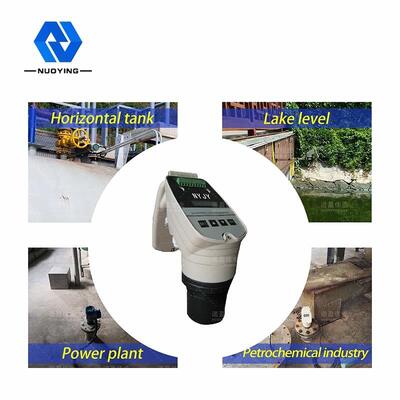

Digitaler Ultraschall-Flüssigkraftstoff-Füllstandsmesser Sender Füllstandssensor
Ultraschall-Füllstandstransmitter

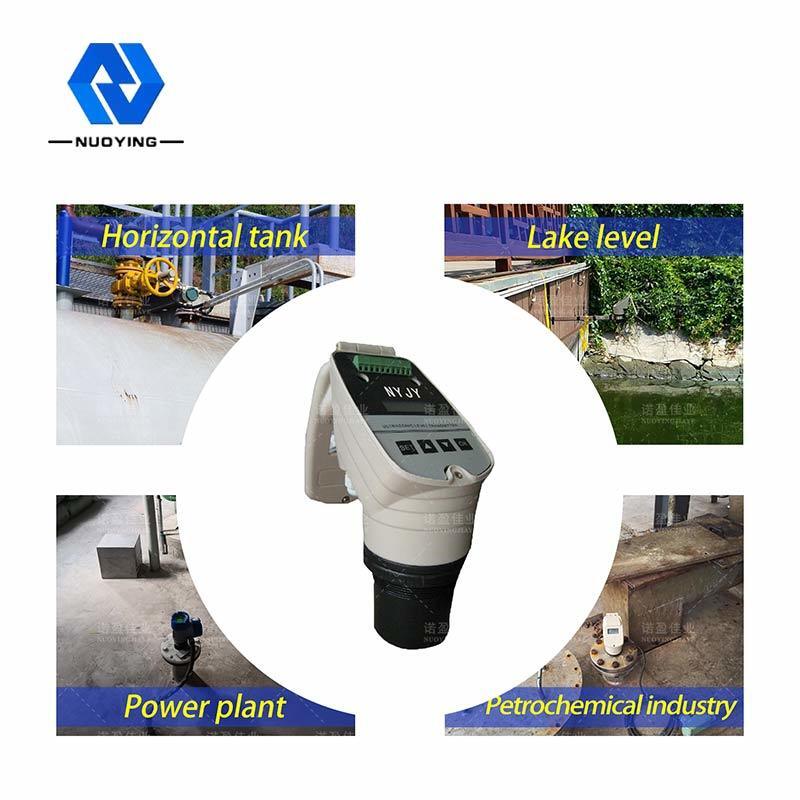

Die Ultraschall-Füllstandsmessung ist oben auf dem Behälter montiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde Ultraschallwellenimpulse an das zu messende Medium aus.Die Schallwelle wird von der Oberfläche des Mediums reflektiert, ein Teil des Reflexionsechos wird von der Sonde empfangen und in ein elektrisches Signal umgewandelt.Vom Aussenden der Ultraschallwelle bis zum erneuten Empfang ist die Zeit direkt proportional zum Abstand der Sonde zum Messmedium.Die Elektronikeinheit erfasst die Zeit und errechnet anhand der bekannten Schallgeschwindigkeit die gemessene Entfernung.Verwenden Sie die Subtraktion, um den Wert der mittleren Position zu erhalten.Es ist weit verbreitet in offenen Rohren, Öltanks, Pumpstationen, Wassertürmen, Staudämmen, offenen Kanälen, Höhenunterschieden usw.
Ultraschall-FüllstandstransmitterTechnische Parameter
|
Produktname |
Ultraschall-Füllstandssensor |
|
Messbereich |
20 ~ 30 m (Flüssigkeit);10 ~ 15 m (fest) |
|
Blinder Bereich |
0,6 ~ 0,8 m |
|
Präzision |
0,2 % des vollen Messbereichs (in der Luft) |
|
Bildschirmauflösung |
1cm |
|
Aktueller Output |
4~20mA |
|
Ausgabeauflösung |
0,03 % vom vollen Messbereich |
|
Ausgangslast |
0~600Ω |
|
Relaisausgang |
Obergrenzen- und Untergrenzensteuerung |
|
Relaisspezifikation |
5A 250VAC/30VDC |
|
Parametersatz |
3 Sensortasten |
|
Mittlere Temp |
-45°C~ 95°C |
|
Erfassungszeitraum |
1 S |
|
Installation |
Flansch oder Stütze |
|
Schallwellen-Abstrahlwinkel |
8°(3dB) |
|
Druckbereich |
±0,3 Megapixel |
Hinweis: Kundenspezifisch auf Anfrage

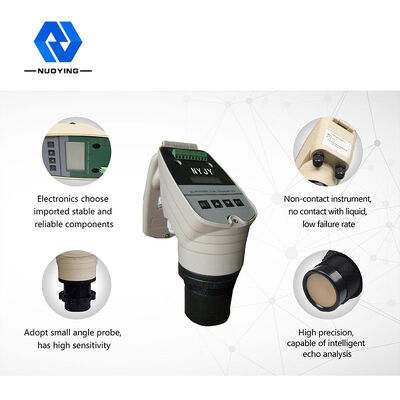

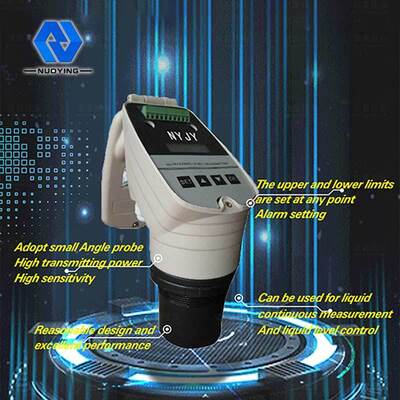

Ultraschall-FüllstandstransmitterDesign-Merkmale
