Produktdetails:
|
Messbereich: | 6m | Stromversorgung: | 24VDC (±Power 30%) |
---|---|---|---|
Antennen-Art: | Wellenleiterrohrantenne | Prozessverbindung: | Einschraubgewinde, Flansch (optional), |
Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~130℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -10~40bar |

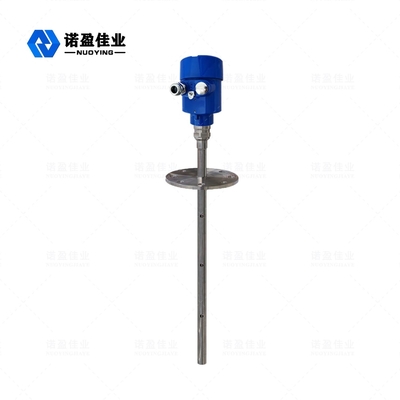

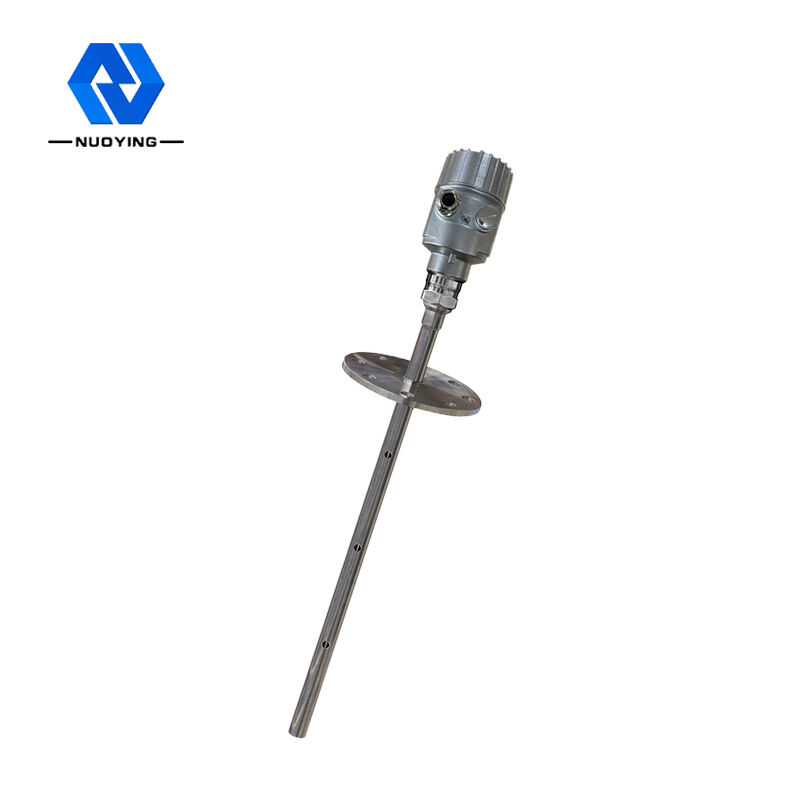

Geführte Wellen-Radar-waagerecht ausgerichtetes Meter NYRD704 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Radar-waagerecht ausgerichtetes Meter-technischer Parameter
Typische Anwendung | Flüssigkeiten, Pulver, feste Partikel, ätzende Medien |
Antennenmaterial | Flexible cable/304/PTFE (optional) |
Messbereich | 6 m |
Genauigkeit | ±1mm |
Stromversorgung | 24 VDC (Zweidraht-, 4-adrig) |
Mittlere Temperatur | -40~+130℃, - 40~+250℃ |
Druck | -0.1~4.0MPa |
Prozessverbindung | Faden, Flansch (optional) |
Schutzklasse | IP67 |
Explosionssicherer Grad | ExiaCT6Ⅱ (optional) |
Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort, und wenn es das gemessene Medium antrifft, wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht sie Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.

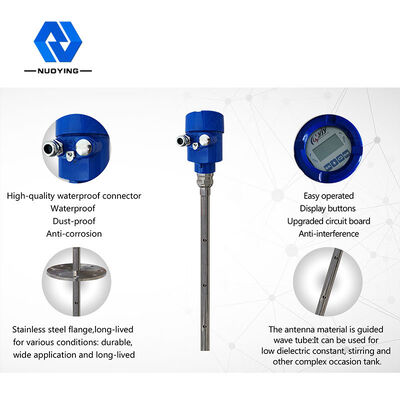

Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen

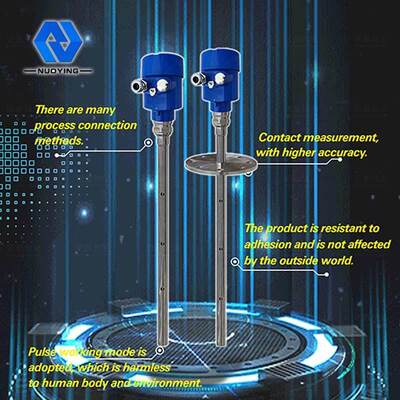

◎Radarniveaumeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle an und einzigartiger Echo Discovery hallen Verfahrenstechnik, Kontaktmaß, hohe Maßgenauigkeit und genaueres Maß wider. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch die externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Eine Vielzahl von Prozessverbindungsmethoden und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradar-Niveaumessgeräte, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie: Hochdruck- und kleinen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Unter Verwendung des Impulsarbeitsmodus hat das Produkt extrem - niedrige Emissionsenergie und kann in verschiedenes Metall und in Nichtmetall installiert sein
Behälter ohne Schaden zum menschlichen Körper und zur Umwelt.
Radar-waagerecht ausgerichtetes Meter Electricalconnections
◎Versorgungsspannung
(4 ~20) mA/HART (Zweidraht)
Die Stromversorgung und der Ausgangsstromsignalanteil ein Zweikern abgeschirmtes Kabel. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich. Für die eigensichere Art muss eine Schutzeinrichtung zwischen der Stromversorgung und dem Instrument hinzugefügt werden.
(4~20) mA/HART (4-adrig)
Die Stromversorgung und das gegenwärtige Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich.
RS485/Modbus
Die Stromversorgung und das Modbus-Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Für spezifischen Versorgungsspannungsbereich sehen technische Daten.
◎Verbindungsmethode
