Produktdetails:
|
Messbereich: | 30m | Antennen-Art: | Kabelantenne |
---|---|---|---|
Antennenmaterial: | 304,316L (optional) | Befestigungsart: | Flanschbefestigungs- oder Fadenmontage |
Schutz-Grad: | Anzeigeninstrument IP67, IP67 | Betriebstemperatur: | -40~130℃, - 40~250℃ |
Signalausgabe: | 4-20mA, 4-20mA/HART (Zweidraht-/4-adrig) | Prozessdruck: | -0.1-4MPa, -1~40BAR |
Markieren: | IP67 GWR Radar-Füllstandmessumformer,316L GWR Radar-Füllstandmessumformer,IP67 geführter Radar-Füllstandsensor |

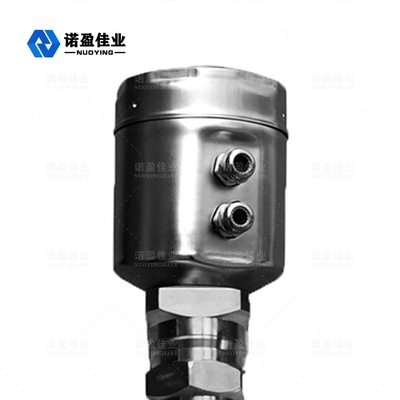

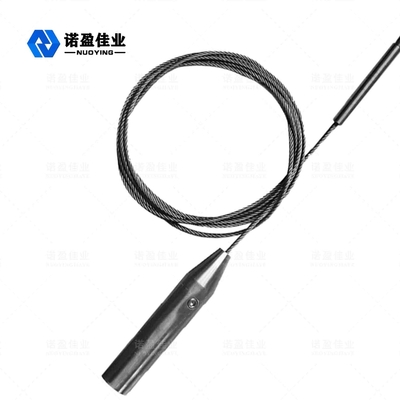

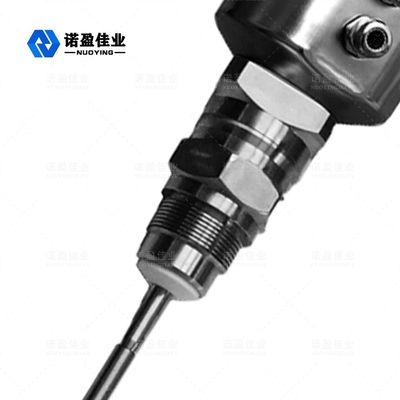

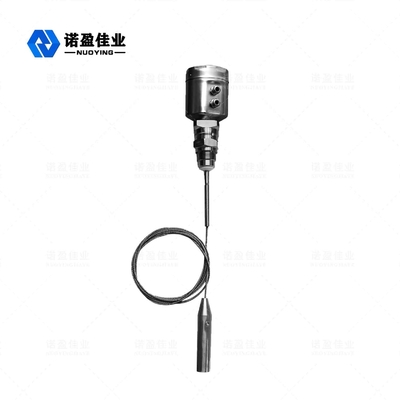

NYRD701 (Edelstahl) 1,8 GHz Geführte Welle Radar Stufe Meter
Technische Vorteile des Radar-Füllstandsmessgeräts mit geführter Welle: Radar-Füllstandsmessgerät für die kontinuierliche Füllstandsmessung von Flüssigkeiten, Partikeln und Schlämmen.Die Messung des Radar-Füllstandsmessers wird nicht durch Medienwechsel, Temperaturänderungen, Inertgas und Dampf, Staub, Schaum usw. beeinflusst. Die Genauigkeit des Radar-Füllstandsmessers beträgt 1 mm, die Reichweite 30 Meter, die hohe Temperatur von 250 Grad, 40 kg Hochdruck ist das Radar-Füllstandsmessgerät für den explosionsgefährdeten Bereich geeignet.
Radar-Füllstandsmessgeräte mit geführter Welle sind eine Art Füllstandsmessgerät, das auf dem TDR-Prinzip basiert.Der elektromagnetische Impuls des Füllstandsmessgeräts bewegt sich mit Lichtgeschwindigkeit entlang des Kabels oder der Sonde.Ein Teil des Impulses des Füllstandsmessers wird als Echo reflektiert und gelangt auf demselben Weg zum Impulsgeber zurück.Proportional zur Laufzeit des Impulses in diesem Zeitraum wird der Abstand zwischen Sender und Oberfläche des Messmediums ermittelt und die Höhe des Flüssigkeitsspiegels berechnet.
Radar Stufe MeterTechnische Parameter
Parameter |
Frequenz: 100 MHz-1,8 GHz |
Kommunikationsinterface | HART-Kommunikationsprotokoll |
Prozessverbindung |
G1-1/2 |
Prozessdruck | -1 ~ 40bar |
Leistung |
Leistung: 24 VDC (± 10 %), Brummspannung: 1 Vpp |
Umweltbedingungen | Temperatur -40 ℃ ~ +80 ℃ |
Gehäuseschutzgrad | IP68 |
Explosionsstufen | EXiaIICT6 |
Instrumentenstromversorgung und Signalausgangskabelanschluss |
Teilen eines zweiadrigen abgeschirmten Kabels |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Radar Stufe MeterBetriebs Prinzip
Guided Wave Radar ist ein Messinstrument, das auf dem Prinzip der Zeitreise basiert.Die Radarwelle breitet sich mit Lichtgeschwindigkeit aus und ihre Laufzeit kann von den elektronischen Bauteilen in ein Füllstandsignal umgewandelt werden.Die Sonde sendet hochfrequente Impulse aus, die sich entlang des Kabels ausbreiten, und die Impulse werden zurückreflektiert, wenn sie auf die Materialoberfläche treffen, und vom Empfänger im Messgerät empfangen.Das Abstandssignal wird dann in das Füllstandssignal umgewandelt.
Eingang
Das reflektierte Impulssignal wird über das Kabel zurück zur elektronischen Schaltung des Messgeräts geleitet, und der Mikroprozessor verarbeitet dieses Signal, um das von den Mikrowellenimpulsen an der Materialoberfläche erzeugte Echo zu identifizieren.Die Erkennung des korrekten Echosignals erfolgt durch die intelligente Software.Der Abstand D zur Materialoberfläche ist proportional zur Laufzeit T des Impulses:
D=C×T/2
wobei C die Lichtgeschwindigkeit ist
Da der Abstand E des leeren Tanks bekannt ist, ist der Füllstand L:
L=ED
Ausgabe
Stellen Sie entsprechend die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F (= Skalenendwert) und einige Anwendungsparameter ein.Die Anwendungsparameter sorgen dafür, dass sich das Instrument automatisch an die Messumgebung anpasst, entsprechend der Ausgabe von 4 ~ 20 mA.
Radar Stufe MeterDesign-Merkmale
Radar Stufe MeterMessabstand
Die folgende Tabelle listet den Zusammenhang zwischen den verschiedenen Kategorien des Messmediums und der Messentfernung auf.
Mittlerer Index | DK(ε) | Feste Partikel | Flüssigkeit | Messbereich |
1 | 1,4…1,6 | -Kondensierendes Gas, zB N2CO2 | 3 m (bezieht sich nur auf die Koaxial-Stabsonde) | |
2 | 1,6…1,9 |
-Kunststoffbandpartikel |
-Flüssiggas, zB Propan |
25m |
3 | 1,9…2,5 | -Gewöhnlicher Zement, Gips | -Mineralöl,Kraftstoff | 30m |
4 | 2,5…4 |
-Getreide, Samen |
-Benzol, Styrol, Toluol |
30m |
5 | 4…7 |
-Nasser Stein, Erz |
- Chlorbenzol, Chloroform |
30m |
6 | >7 |
- Metallpulver |
- Wässrige Flüssigkeiten |
30m |
