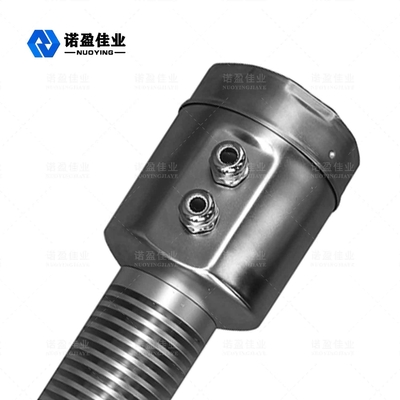

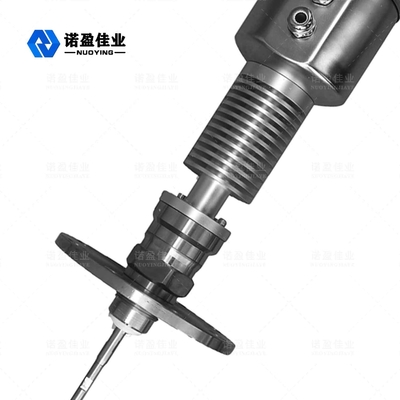

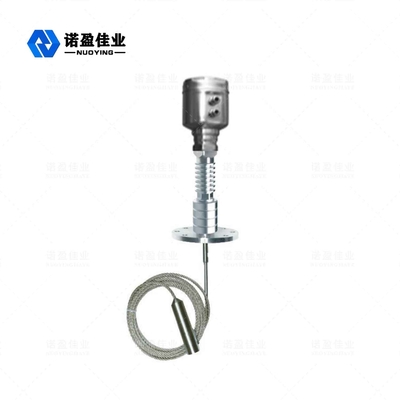

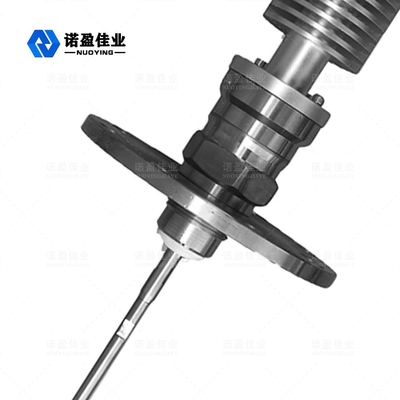

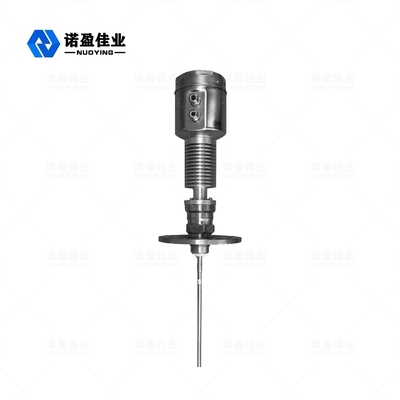

Radar-waagerecht ausgerichtete Übermittler-Druck-Art 1.8GHz-Wasserspiegel-Sensor-Radar der geführten Wellen-22.5mA

Radar-waagerecht ausgerichtete Übermittler-Druck-Art 1.8GHz-Wasserspiegel-Sensor-Radar der geführten Wellen-22.5mA

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD705 (Edelstahl)
MOQ: 1
Preis: $450 to $2000
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: Monat 1000 PC vor
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion-proof certificate
Messbereich:
30m
Antennen-Art:
Art der hohen Temperatur
Fallmaterial:
Hülle aus rostfreiem Edelstahl
Prozessverbindung:
Einschraubgewinde, Flansch (optional),
Frequenz:
100MHZ-1.8GHZ
Betriebstemperatur:
-40~250℃
Signalausgabe:
4-20mA, 4-20mA/HART (Zweidraht-/4-adrig)
Prozessdruck:
-0.1-4MPa, -1~40BAR
Verpackung Informationen:
40cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
Monat 1000 PC vor
Hervorheben:

Radar-waagerecht ausgerichteter Übermittler der geführten Wellen-22.5mA

,

1.8GHz Wasserspiegel-Sensor-Radar

,

Art Niveau-Übermittler des Druck-1.8GHz

Produktbeschreibung

1.8GHz Radar-waagerecht ausgerichtetes Meter der geführten Wellen-NYRD705 (Edelstahl)

Hohe Temperatur des Edelstahl-NYRD705 und Druckart geführte Wellen-Radar-waagerecht ausgerichtetes Meter-waagerecht ausgerichteter Übermittler 1.8GHz

Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des Impulses des waagerecht ausgerichteten Meters wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.

Radar-waagerecht ausgerichtetes Meter-technischer Parameter

Parameter

Frequenz: 100MHZ-1.8GHZ

Messbereich: - Kabel: 0-30m; Stange, koaxial: 0-6m

Wiederholbarkeit: ± 3mm

Entschließung: 1mm

Probenahme: Proben des Echos 55/s

Wartegeschwindigkeit: 0.2S (abhängig von der tatsächlichen Verwendung)

Ausgangsstromsignal: 4-20mA

Genauigkeit: <0>

Kommunikationsschnittstelle HIRSCH-Übertragungsprotokoll
Prozessverbindung

G1-1/2

Flansch DN50, DN80, DN100, DN150

Prozessdruck -1 | 40bar
Energie

Energie: 24VDC (± 10%), Brummspannung: 1Vpp

Leistungsaufnahme: maximales 22.5mA

Umweltbedingungen Temperatur -40 ℃ | ℃ +80
Unterkunft des Schutzgrades IP68
Explosionsniveaus EXiaIICT6
Instrumentierungsstromversorgungs- und -Signalausgabedrahtverbindung

Teilen eines Zweikern abgeschirmten Kabels

Kabeleinführung: 2 M20 × 1,5 (der Kabeldurchmesser von 5 - 9mm)

Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!

Messbereich

Radar-waagerecht ausgerichtete Übermittler-Druck-Art 1.8GHz-Wasserspiegel-Sensor-Radar der geführten Wellen-22.5mA 0

Symbolerklärung:

H---- Messbereich

L---- Leerer Behälterabstand

B---- Das Totgebiet an der Spitze

E---- Der Mindestabstand zwischen der Sonde und der Behälterwand

Das Totgebiet bezieht sich den auf Mindestabstand zwischen dem höchsten Stand der Materialoberfläche und dem MaßBezugspunkt.

Das untere Totgebiet bezieht sich den auf Abstand nahe der Kabelunterseite, die nicht genau gemessen werden kann.

Der effektive Abstand ist der zwischen dem Spitzentotgebiet und dem unteren Totgebiet.

Anmerkung: Nur wenn das materielle Niveau zwischen an den Spitzen- und unteren Totgebieten ist, kann ein zuverlässiges Maß des materiellen Niveaus wird garantiert.

Installations-Führer

Der folgende Installationsführer ist für den von Kabel- und Stangensonden für Maß von festen Partikeln und von Flüssigkeit passend. Die Koaxialröhrensonde wird nur am flüssigen Gegenstand angewendet.

Einbauposition:

Versuchen Sie, weg von dem Ausgang und dem Einlass zu bleiben.

Das Meter sollte die Behälterinnenwand für Metallbehälter und Plastikbehälter nicht berühren. Wenn es ein Metallbehälter ist, sollte das materielle waagerecht ausgerichtete Meter nicht in der Mitte des Behälters installiert sein.

Es wird vorgeschlagen, um bei 1/4 des Silodurchmessers zu installieren.

Sonden von Kabel- oder Stangenarten sollten einen Abstand weg von der Behälterwand halten nicht kleiner als 30cm.

Die Sondenunterseite sollte ungefähr 30mm zur Behälterunterseite sein.

Die Sonde sollte einen Abstand nicht kleiner als 200mm von den Hindernissen innerhalb des Behälters halten.

Der Sensor kann in der Mitte des Trägershirts installiert sein, wenn die Unterseite des Behälters ein Kegel ist, also kann das Maß zur Behälterunterseite genommen werden.

Das Bild auf dem Recht zeigt das Stange-artige Radarinstallationsdiagramm, hauptsächlich benutzt für Füllstandmaß.

Radar-waagerecht ausgerichtetes Meter Electricalconnections

Versorgungsspannung


(4 ~20) mA/HART (Zweidraht)
Die Stromversorgung und der Ausgangsstromsignalanteil ein Zweikern abgeschirmtes Kabel. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich. Für die eigensichere Art muss eine Schutzeinrichtung zwischen der Stromversorgung und dem Instrument hinzugefügt werden.

(4~20) mA/HART (4-adrig)
Die Stromversorgung und das gegenwärtige Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Beziehen Sie sich die auf technischen Daten für den spezifischen Versorgungsspannungsbereich.

RS485/Modbus
Die Stromversorgung und das Modbus-Signal werden getrennt, und jede benutzt einen Zweikern abgeschirmten Draht. Für spezifischen Versorgungsspannungsbereich sehen technische Daten.
