Produktdetails:
|
| Medium: | Ätzende Flüssigkeit | Material: | PFA |
|---|---|---|---|
| Messbereich: | 20m | Betriebstemperatur: | -40~130℃ |
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus… | Genauigkeit: | 3mm |
| Explosionssicherer Grad: | Exia IICT6 (optional) | Elektrische Schnittstelle: | M20×1. 5, ½ „NPT |
| Markieren: | PFA-Radartank-Füllstandsanzeige,IP67-Radartank-Füllstandsanzeige,PFA-Radarsender mit geführter Welle |
||

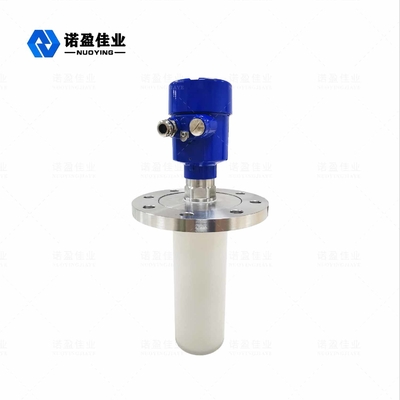

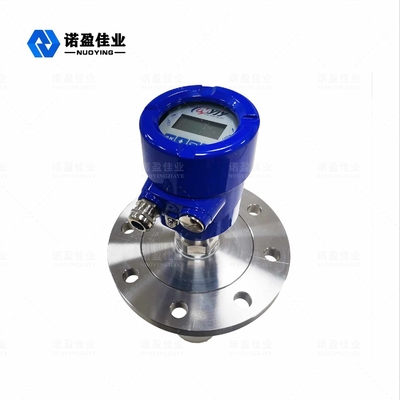

26 GHz NYRD-86 Radar Stufe Meter
Der Radar-Füllstandsmesser der Serie NYRD80X ist ein 26-Hz-Hochfrequenz-Radar-Füllstandsmessgerät mit einer maximalen Messentfernung von 80 Metern.Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalanalyseverarbeitung mit höherer Rate durchführen, so dass das Instrument für einige komplexe Messbedingungen wie Reaktionskessel, Feststofflagerung verwendet werden kann.
Radar Stufe MeterTechnische Parameter
| Typische Anwendung | Ätzende Flüssigkeit usw |
| Sendefrequenz | 26 GHz |
| Genauigkeit | 3mm |
| Bereich | 20m |
| Antennenmaterial | PFA (optional) |
| Echo-Sampling | 100 mal/s |
| Prozesstemperatur | -40~130℃ |
| Luftfeuchtigkeit | 0~90% |
| Auflösung | 1mm |
| Prozessverbindung | Flansch |
| Elektrische Schnittstelle | M20×1.5, ½" NPT |
| Signalausgang | 4...20mA/HART/RS485/Modbus... |
| Mit Strom versorgen | 24V DC 220VAC (optional) |
| Leistung | 3W |
| Explosionsgeschützte Qualität | ExiaⅡCT6 (optional) |
| Schutzklasse | IP67 |
※ Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!
Die Radarfüllstandsmesserantenne aus PFA-Material, PFA-Kunststoff ist ein Copolymer aus einer kleinen Menge Perfluorpropylperfluorvinylether und Polytetrafluorethylen.Die Schmelzkohäsion wird erhöht und die Viskosität der Lösung verringert, während die Eigenschaften im Vergleich zu PTFE unverändert bleiben.Das Harz kann direkt durch gewöhnliches thermoplastisches Formen verarbeitet werden.Geeignet zur Herstellung von korrosionsbeständigen Teilen, verschleißfesten Teilen, Dichtungsteilen, Isolierteilen und Teilen für medizinische Instrumente.
Radar Stufe Meter Messprinzip
Die Radarantenne sendet einen schmalen Mikrowellenimpuls aus und sendet ihn durch die Antenne nach unten.Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt, wird er zurückreflektiert und vom Antennensystem wieder akzeptiert, wobei das Signal an den elektronischen Schaltungsteil übertragen wird, der automatisch in ein Objektpositionssignal umgewandelt wird (weil die Impulsausbreitungsgeschwindigkeit extrem schnell ist, The Die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und zum Empfänger zurückzureflektieren, ist fast augenblicklich.)
Radar Stufe MeterDesign-Merkmale
