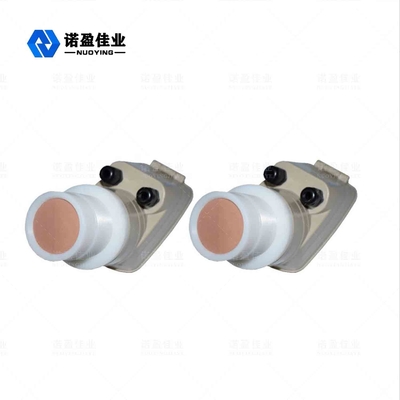

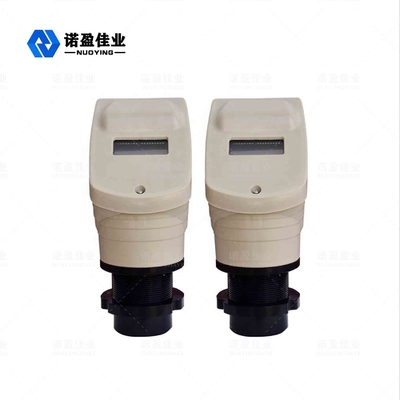

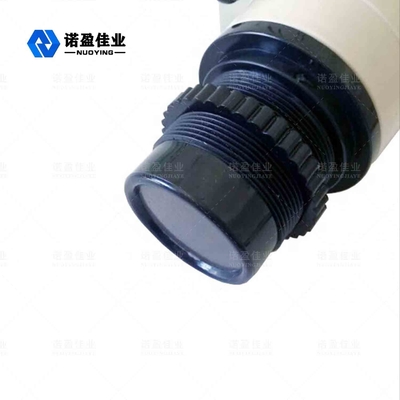

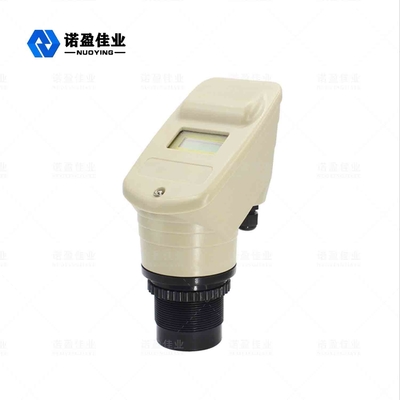

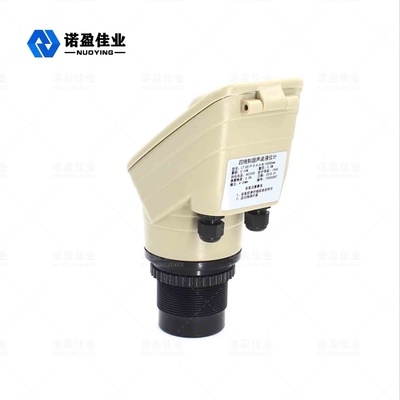

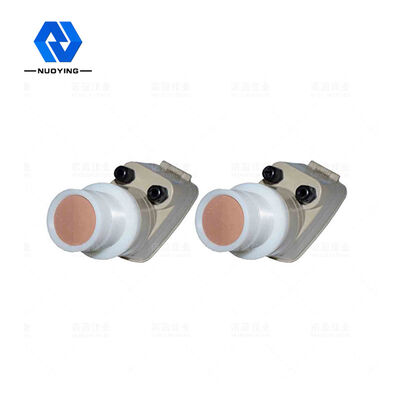

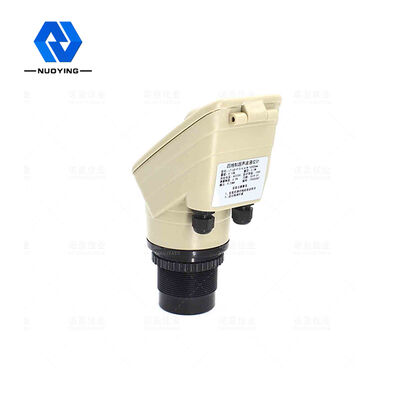

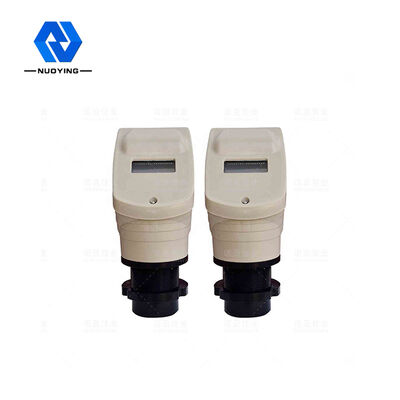

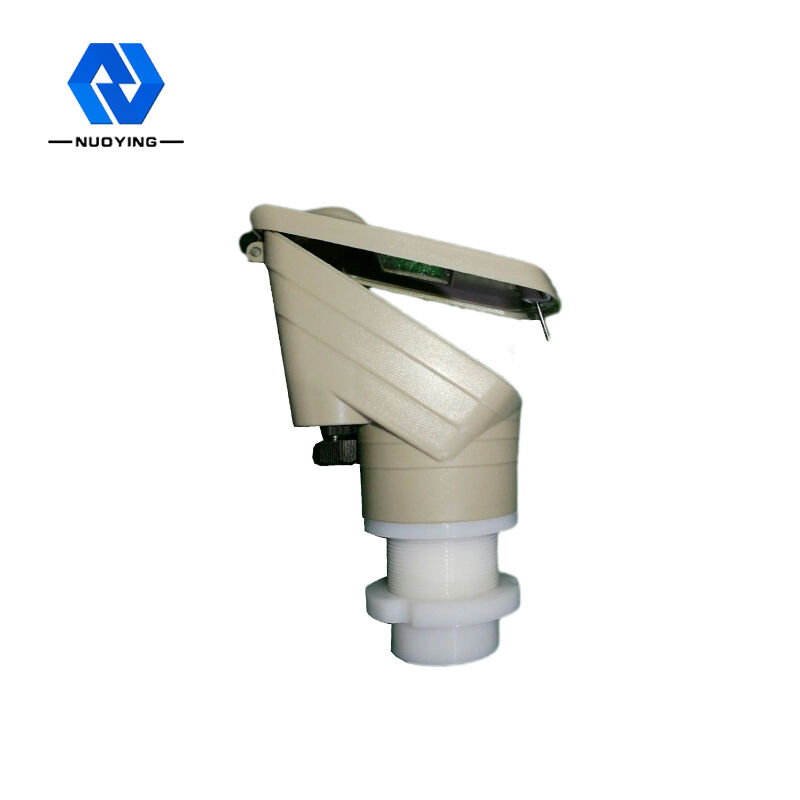

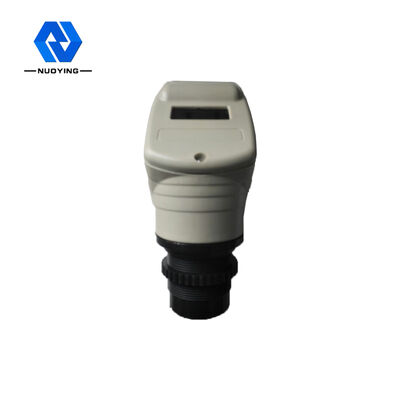

SS304 Ultraschall-Füllstandstransmitter 220VAC Füllstandstransmitter für Flüssigkeiten

SS304 Ultraschall-Füllstandstransmitter 220VAC Füllstandstransmitter für Flüssigkeiten

Markenbezeichnung: Nuoying JIAYE
Modellnummer: NYCSUL-501
MOQ: 1
Preis: $100 to $280
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: unbegrenzt
Einzelheiten
Herkunftsort:
China
Zertifizierung:
Explosion proof certificate
Schutz-Klasse:
IP65, IP67
Anzeige:
LCD
Signalausgabe:
4… 20mA/HART/RS485…
Anzeigemodus:
Füllstand, Abstand (leere Höhe)
Stromversorgung:
24VDC、 220VAC
Verbindungsstück-Material:
PP/PVC/PTFE/304 (optional)
Druck-Strecke:
Normaldruck
Ertrag:
4-20mA Hirsch RS485 (optional)
Verpackung Informationen:
30cm×25cm×20cm
Versorgungsmaterial-Fähigkeit:
unbegrenzt
Hervorheben:

SS304 Ultraschall-Füllstandsgeber

,

220-VAC-Füllstandsgeber

,

220-VAC-Ultraschall-Wassertank-Füllstandsmesser

Produktbeschreibung

Ultraschall-Füllstandstransmitter


DieNew YorkDie Ultraschall-Füllstandsmessung ist oben auf dem Behälter montiert.Unter der Kontrolle vondie ElektronikEinheit,Die Sonde sendet Ultraschall ausWellenimpuls zum Messmedium.Der KlangWelle wird von der Oberfläche des Mediums reflektiert, aTeil des Reflexionsechoswird von der empfangenSonde und in ein elektrisches Signal umgewandelt.Von der Emission der Ultraschallwelle bis zurneuer Empfang,die Zeit ist direkt proportional zum Abstand von der Sonde zum gemessenenMittel.Die elektronische Einheiterkennt die Zeit undberechnet die gemessene Entfernungnach bekannter Schallgeschwindigkeit.Verwenden Sie die Subtraktion, um den Wert von zu erhaltenMittelPosition.Es ist weit verbreitet in offenen Rohren, Öltanks, Pumpstationen, Wassertürmen, Staudämmen und offenenKanal, Pegelunterschied etc.



Ultraschall-FüllstandstransmitterTechnische Parameter

Produktname Ultraschall-Füllstandssensor
Messbereich 20 ~ 30 m (Flüssigkeit);10 ~ 15 m (fest)
Blinder Bereich 0,6 ~ 0,8 m
Präzision 0,2 % des vollen Messbereichs (in der Luft)
Bildschirmauflösung 1cm
Aktueller Output 4~20mA
Ausgabeauflösung 0,03 % vom vollen Messbereich
Ausgangslast 0~600Ω
Relaisausgang Obergrenzen- und Untergrenzensteuerung
Relaisspezifikation 5A 250VAC/30VDC
Parametersatz 3 Sensortasten
Mittlere Temp -45°C~ 95°C
Erfassungszeitraum 1 S

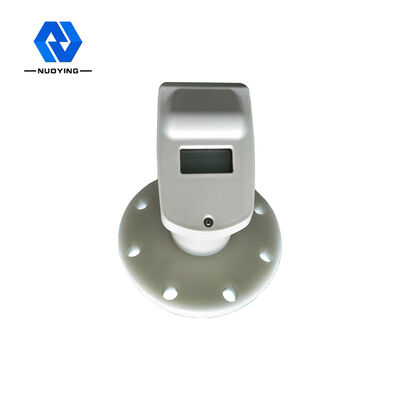

Installation Flansch oder Stütze
Schallwellen-Abstrahlwinkel 8°(3dB)
Druckbereich ±0,3 Megapixel


 Notiz:Produktekann seinangepasst nachzumSpezifische AnforderungenvonBenutzer!



Ultraschall-FüllstandstransmitterFunktionsprinzip



Der Ultraschall-Füllstandsmesser wird oben am Behälter installiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde unter der Steuerung der elektronischen Einheit einen Ultraschallimpulsstrahl an das Objekt.Die akustische Welle wird von der Oberfläche des Objekts reflektiert.Ein Teil der reflektierten Echos wird von der Sonde empfangen und in elektrische Signale umgewandelt.Gemäß der Zeitdifferenz zwischen der erneuten Übertragung und dem erneuten Empfang der Ultraschallwelle und der bekannten Schallgeschwindigkeit wird die Änderung der Objekthöhe bestimmt.Das Mikrowellensignal wird von einem elektronischen Gerät verarbeitet und schließlich in ein elektrisches Signal umgewandelt, das sich auf die Objektebene bezieht.
