Produktdetails:
|
| Produkte modellieren: | NYRD704 | Antennen-Art: | Rod-Art; Koaxial |
|---|---|---|---|
| Antennenmaterial: | 304.316 (optional) | Echoprobenahme: | 55 times/s |
| Messbereich: | 6M | Messende Genauigkeit: | ±1mm |
| Prozesstemperatur: | -40~130℃ | Prozessdruck: | -0.1~2.0MPa |
| Markieren: | Geführte Wellen-Radar-Meter,Koaxialradar-waagerecht ausgerichtetes Meter,6m messendes Radar-waagerecht ausgerichtetes Meter |
||

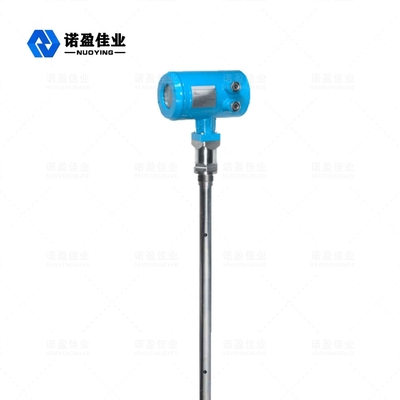

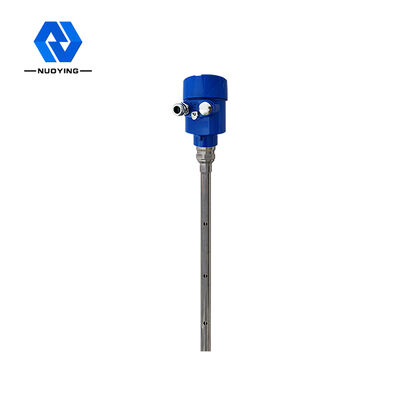

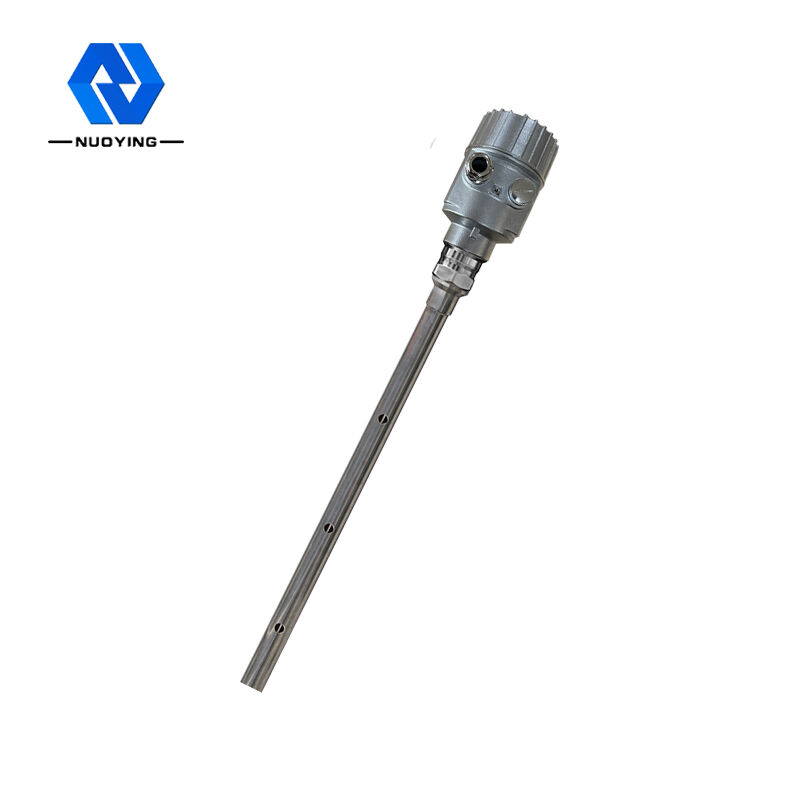

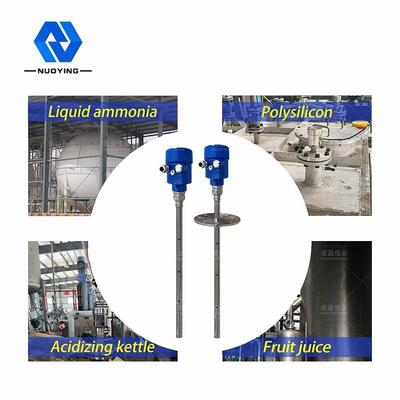

Koaxial-geführte Wellen-Radar-Niveau NYRD704 1.8GHz messen großen blauen Messbereich der Rechtssachen-6m
Geführte Wellen-Radar-waagerecht ausgerichtetes Meter-Funktions-Prinzip NYRD704 1.8GHz
Das waagerecht ausgerichtete Meter des Radars der geführten Welle ist ein waagerecht ausgerichtetes Meter, das auf dem Prinzip der Zeitgebietsreflexion (TDR) basiert. Der elektromagnetische Impuls des waagerecht ausgerichteten Messgeräts des Radars pflanzt entlang dem Stahlkabel oder der Sonde mit der Lichtgeschwindigkeit fort. Der Teil des waagerecht ausgerichteten Zählimpulses wird reflektiert, um ein Echo zu bilden und zum Impulsgeber entlang dem gleichen Weg zurückzugehen. Der Abstand zwischen dem Übermittler und der Oberfläche des gemessenen Mediums ist zur Ausbreitungszeit des Impulses während dieses Zeitraums proportional, und die Füllstandhöhe wird berechnet.
Geführte Wellen-Radar-waagerecht ausgerichtetes Meter-technischer Parameter NYRD704 1.8GHz
| Typische Anwendung | Flüssigkeiten, besonders die mit niedrigen Dielektrizitätskonstanten |
| Übertragungsfrequenz | 1.8GHz |
| Produkte modellieren | NYRD704 |
| Antennenart | Rod-Art; Koaxial |
| Antennenmaterial | 304.316 (optional) |
| Echoprobenahme | 55 times/s |
| Messbereich | 6m |
| Messende Genauigkeit | ±1mm |
| Stromversorgung | 24VDC, 220VAC (optional) |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~130℃ |
| Prozessdruck | -0.1~2.0MPa |

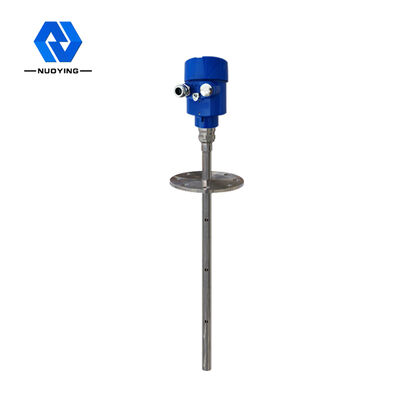

| Verfahrensverbindung | Flansch, Schritt (optional) |
| Schutzniveau | IP67 |
| Explosionssicherer Grad | Exia II CT6 GA |
Anmerkung: Produkte können entsprechend der spezifischen Anforderung von Benutzern besonders angefertigt werden!

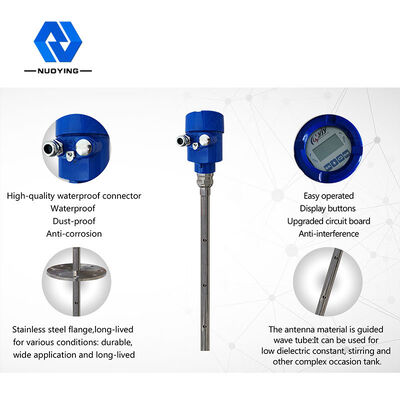

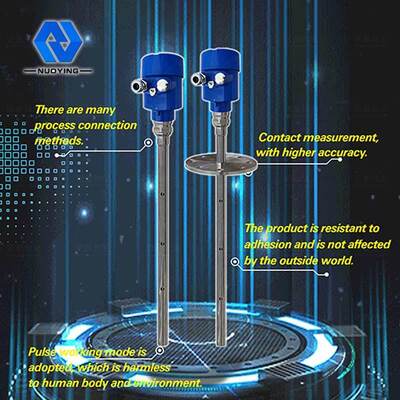

Geführte Wellen-Radar-waagerecht ausgerichtete Meter-Ausrüstungsbeschreibungen NYRD704 1.8GHz
1. Unter Verwendung des Impulsarbeitsmodus hat das Produkt extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.
2. Eine Vielzahl von Prozessverbindungsmethoden und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradar-Niveaumessgeräte, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie: Hochdruck- und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
3. Das Radarniveaumeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle an und einzigartiger Echo Discovery hallen Verfahrenstechnik, Kontaktmaß, hohe Maßgenauigkeit und genaueres Maß wider. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch die externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Installations-Führer NYRD704 1.8GHz
Der folgende Installationsführer ist für den von Kabel- und Stangensonden für Maß von festen Partikeln und von Flüssigkeit passend. Die Koaxialröhrensonde wird nur am flüssigen Gegenstand angewendet.
Geführte Wellen-Radar-waagerecht ausgerichtete Meter-Einbauposition NYRD704 1.8GHz
Versuchen Sie, weg von dem Ausgang und dem Einlass zu bleiben.
Das Meter sollte die Behälterinnenwand für Metallbehälter und Plastikbehälter nicht berühren. Wenn es ein Metallbehälter ist, sollte das materielle waagerecht ausgerichtete Meter nicht in der Mitte des Behälters installiert sein.
Es wird vorgeschlagen, um bei 1/4 des Silodurchmessers zu installieren.
Sonden von Kabel- oder Stangenarten sollten einen Abstand weg von der Behälterwand halten nicht kleiner als 30cm.
Die Sondenunterseite sollte ungefähr 30mm zur Behälterunterseite sein.
Die Sonde sollte einen Abstand nicht kleiner als 200mm von den Hindernissen innerhalb des Behälters halten.
Der Sensor kann in der Mitte des Trägershirts installiert sein, wenn die Unterseite des Behälters ein Kegel ist, also kann das Maß zur Behälterunterseite genommen werden.
