Produktdetails:
|
| Typische Anwendung: | Starke ätzende Flüssigkeit | Antennenmaterial: | PFA (optional) |
|---|---|---|---|
| Messbereich: | 30m | Mittlere Temperatur: | -40~+130℃ |
| Prozessdruck: | -0.1~1.0MPa | Prozessverbindung: | Flansch (optional) |
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus… | Elektrische Schnittstelle: | M20×1.5, 1/2 NPT |
| Markieren: | Rod Type Radar Level Sensor,flüssiger Druckgeber 26GHz,Radar-flüssiger Druck-Sensor |
||

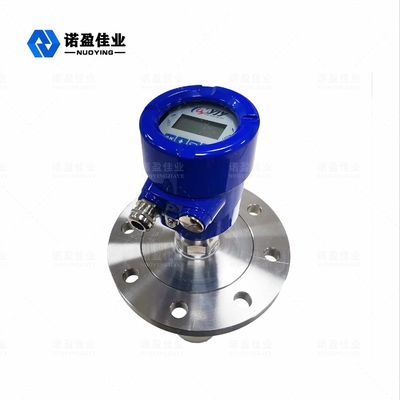

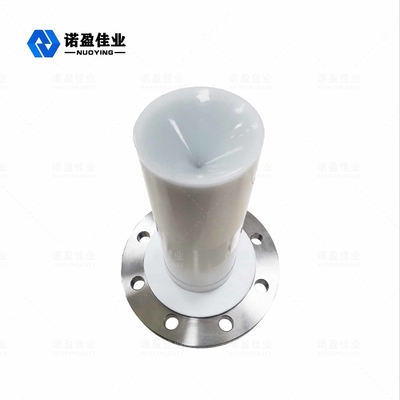

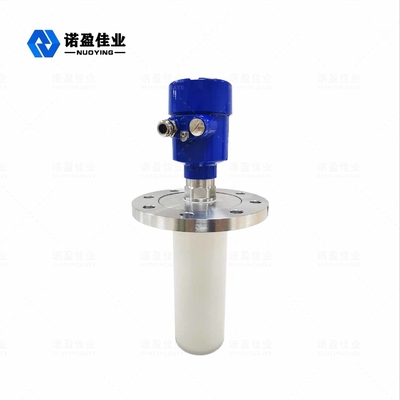

Radar-waagerecht ausgerichteter Übermittler Rod Type Liquids 26GHz NYRD86
Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip 26GHz NYRD86
Die Radargegenstand-Positionsantenne strahlt einen schmalen Mikrowellenimpuls aus, der abwärts durch die Antenne übertragen wird. Nachdem die Pulswelle die Oberfläche des gemessenen Mediums berührt, wird es zurück reflektiert und empfangen durch das Antennensystem wieder. Das Signal wird dem Teil der elektronischen Schaltung übermittelt und umgewandelt automatisch in Objektebenesignal (weil Impulse so schnell reisen, die Zeit, die es nimmt, damit eine elektromagnetische Welle sein Ziel erreicht und zurück zu dem Empfänger aufzuprallen ist fast blitzschnell).
Das Datum des Maßes: Gewundene Grundfläche- oder Dichtfläche des Flansches.
Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung 26GHz NYRD86
Größe 1.Antenna ist klein, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
2.Hardly beeinflußte durch Korrosion und Schaum; Beeinflußt nicht durch mittlere Dichte-, Temperatur- und Druckänderungen.
Umwelt des Staubes 3.Severe hat wenig Auswirkung auf die Operation des waagerecht ausgerichteten Hochfrequenzmeters.
4.Shorter Wellenlänge, bessere Reflexion für geneigte feste Oberflächen.
Öffnungswinkel 5.Small und starke Energie.
Totgebiet des Maßes 6.The ist kleiner, und gute Ergebnisse können für Kleintraktormaß erzielt werden.
störsignalisierendes Verhältnis 7.High für bessere Leistung sogar unter schwankenden Bedingungen.
8. Hochfrequenz-, die beste Wahl für das Messen von festen und niedrigen Dielektrizitätskonstantemedien.
Radar-waagerecht ausgerichteter Übermittler-technische Parameter 26GHz NYRD86
| Typische Anwendung | Starke ätzende Flüssigkeit |
| Antennenmaterial | PFA (optional) |
| Messbereich | 30m |
| Messende Genauigkeit | 0.05%-0.1%F.S |
| Stromversorgung | 24VDC (zwei Linien, vier Linien) |
| Mittlere Temperatur | -40~+130℃ |
| Prozessverbindung | Flansch (optional) |
| Prozessdruck | -0.1~1.0MPa |
| Schutzniveau | IP67 |
| Explosionssicherer Grad | Exia II CT6 (optional) |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
Radar-waagerecht ausgerichteter Übermittler-Einsatzbereich 26GHz NYRD86
Anlagen 1.Power: Reservoire, Silopumpen, Öltanks, etc.
2.Oilfield: Grobe Öl-Speicherung Behälter, raffinierte Öl-Speicherung Behälter, Dreiphasentrennzeichen, Setztanks, Abwasserbehälter, etc.
3.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, AsphaltSammelbehälter, etc.
4.Metallurgy: Rohstoffsilos, Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.
Betriebsmittel 5.Water: Kanäle, Reservoire, Ackerlandbewässerung, Flusswasserniveauüberwachung, Warnung der flutartigen Überschwemmung, städtische Überschwemmung, etc.
6.Foodstuffs: Saftfabrik, Molkerei, RohzuckerSammelbehälter, TomatenkonzentratSammelbehälter, BrauereiSammelbehälter, etc.
7.Pharmaceuticals: Trennzeichen, Fermenter, etc.
Behandlung 8.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.
9.Paper: Rohstoffsilo, Speicherturm, chemischer materielles Speichersilo, etc.
10.Other: Steinbruch, Umweltschutz, Schiffbau und andere Industrien.
