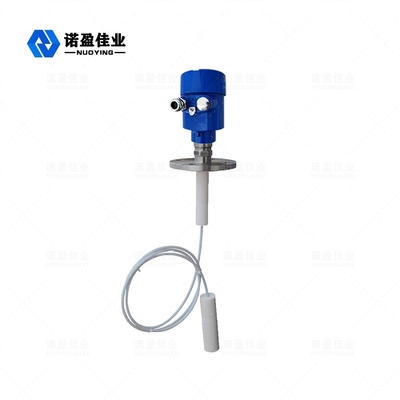

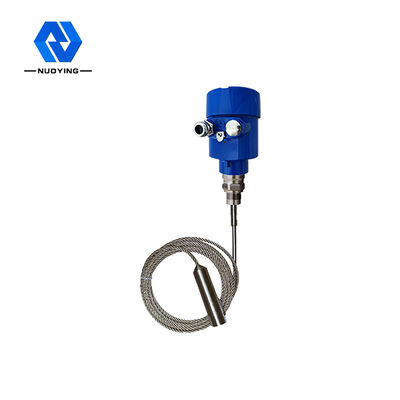

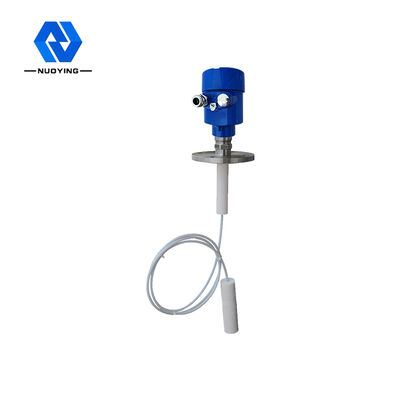

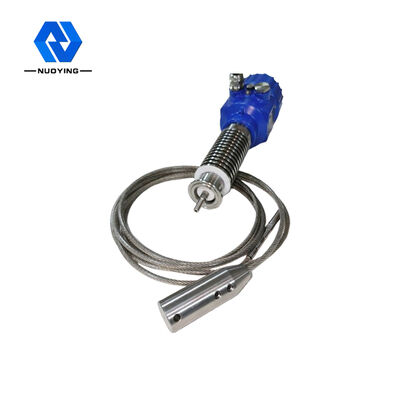

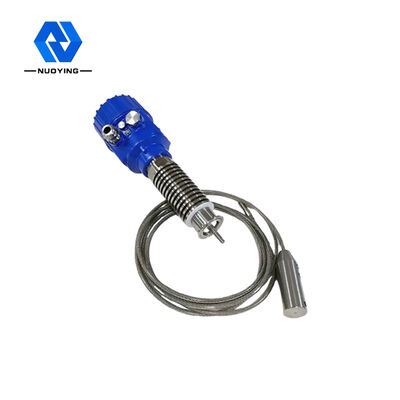

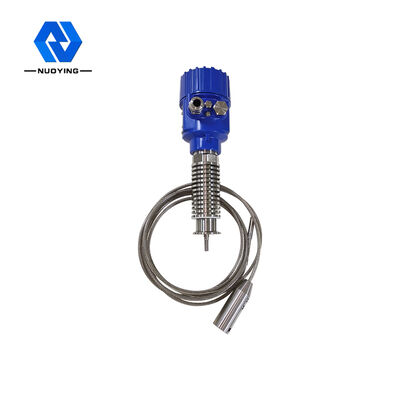

30m Kontakt NYRD701 führte Radar-waagerecht ausgerichteten Übermittler für flüssiger Staub-feste Partikel

30m Kontakt NYRD701 führte Radar-waagerecht ausgerichteten Übermittler für flüssiger Staub-feste Partikel
30m Kontakt NYRD701 führte Radar-waagerecht ausgerichteten Übermittler für flüssiger Staub-feste Partikel

Großes Bild :  30m Kontakt NYRD701 führte Radar-waagerecht ausgerichteten Übermittler für flüssiger Staub-feste Partikel

Produktdetails:
Herkunftsort: Xi'an, Shaanxi, China
Markenname: NUOYINGJIAYE
Zertifizierung: CE
Modellnummer: NYRD701
Zahlung und Versand AGB:
Min Bestellmenge: 1 PCS
Preis: $450 to $1700 /pcs
Verpackung Informationen: Karton, 60cm×30cm×30cm
Lieferzeit: 7 Werktage
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: Monat 1000 PC vor

30m Kontakt NYRD701 führte Radar-waagerecht ausgerichteten Übermittler für flüssiger Staub-feste Partikel

Beschreibung
Typische Anwendung: Flüssigkeit, Staub, feste Partikel Antenne materia: Flachkabel, PTFE, 304 (optional)
Messbereich: 30m Stromversorgung: 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur: -40~+130℃, - 40~+250℃ Prozessdruck: -0.1~4.0MPa
Prozessverbindung: Faden, Flansch (optional) Signalausgabe: 4… 20mA/HART/RS485/Modbus…
Markieren:

Kontakt geführter Radar-waagerecht ausgerichteter Übermittler 30m

,

Staub-geführte Wellen-Radar-waagerecht ausgerichteter Übermittler

,

Flüssiger geführter Radar-Niveauschalter

Heißer Kontakt NYRD701 des Verkaufs-30m führte Radar-waagerecht ausgerichteten Übermittler





NYRD701 führte Radar-waagerecht ausgerichtetes Übermittler-Funktions-Prinzip



Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle gesendet wird, pflanzt entlang der Entdeckungskomponente fort (Stahlkabel oder Stahlstange). Wenn es das gemessene Medium, er verursacht antrifft, wird die Reflexion wegen der plötzlichen Änderung der Dielektrizitätskonstante und der Teil der Impulsenergie zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand vom gemessenen Medium proportional.

Input:

Radar der geführten Welle ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in materielles waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Die Sonde sendet Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort. Wenn der Impuls die Materialoberfläche trifft, wird es zurück reflektiert und empfangen durch den Empfänger im Instrument, und das Abstandssignal wird in materielles waagerecht ausgerichtetes Signal umgewandelt.

Das reflektierte Signal wird der elektronischen Schaltung des Instrumentes entlang der Kabel- oder Stangensonde übermittelt. Der Mikroprozessor verarbeitet das Signal und identifiziert das Echo, das durch den Mikrowellenimpuls auf der Materialoberfläche erzeugt wird. Die korrekte Echosignalanerkennung wird durch Impuls-Software abgeschlossen.

Der Abstand D von der Materialoberfläche ist zur Impulsdauerreise T proportional:

D=C×T/2 (C ist die Lichtgeschwindigkeit).

Da der Abstand E des leeren Behälters bekannt, ist das materielle Niveau L:

L=E-D

Ertrag:

Es wird eingestellt, indem man leere Behälterhöhe E (= nullpunkt), volle Behälterhöhe F (= komplett) und einige Anwendungsparameter eingibt. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend Ertrag 4-20mA an.



NYRD701 führte Radar-waagerecht ausgerichtete Übermittler-Ausrüstungsbeschreibung



nimmt waagerecht ausgerichtetes Meter des intelligenten Radars 1.The Verfahrenstechnik der modernen Mikrowelle und Verfahrenstechnik des einzigartigen Echoentdeckungsechos an. Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß. Gleichzeitig ist das Radar der geführten Welle gegen Adhäsion beständig und wird nicht durch Außentemperatur wie mittlere Temperatur und Adhäsion beeinflußt.

Vielzahl 2.A von ProzessAnschlussmodi und Arten von Entdeckungskomponenten machen Reihen 70X führten die Wellenradarniveaumeter, die für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend sind. Wie hohe Temperatur, Hochdruck und niedrige Dielektrizitätskonstantemedien.

Funktionsmodus des Impulses 3.With, das Produkt hat extrem - niedrige Emissionsenergie und kann in verschiedene Metall- und Nichtmetallbehälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.



NYRD701 führte Radar-waagerecht ausgerichteter Übermittler-technische Parameter



Typische Anwendung Flüssigkeit, Staub, feste Partikel
Antennenmaterial Flachkabel, PTFE, 304 (optional)
Messbereich 30m
Messende Genauigkeit 0.05%-0.1%F.S
Stromversorgung 24VDC (zwei Linien, vier Linien)
Mittlere Temperatur -40~+130℃, - 40~+250℃
Prozessdruck -0.1~4.0MPa
Prozessverbindung Faden, Flansch (optional)
Schutzniveau IP67
Explosionssicherer Grad Exia II CT6
Signalausgabe 4… 20mA/HART/RS485/Modbus…



Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.



NYRD701 führte Radar-waagerecht ausgerichteten Übermittler-Einsatzbereich



Anlagen 1.Power: Reservoire, Silopumpen, Dampfschöpflöffel, Aschelagerung, Öltanks, etc.

2.Oilfield: Grobe Öl-Speicherung Behälter, raffinierte Öl-Speicherung Behälter, Dreiphasentrennzeichen, Setztanks, Abwasserbehälter, Bohrungsschlammgruben, etc.

3.Chemical: Rohöldestillationsturm, Rohstoffsilo, Zwischensilo, Reaktionsbehälter, Ammoniakbehälter, AsphaltSammelbehälter, etc.

4.Metallurgy: Rohstoffsilos, Hilfsstoffsilos, Elektrolysezellepufferbehälter, etc.

Betriebsmittel 5.Water: Kanäle, Reservoire, Ackerlandbewässerung, Flusswasserniveauüberwachung, Warnung der flutartigen Überschwemmung, städtische Überschwemmung, etc.

6.Foodstuffs: Saftfabrik, Molkerei, RohzuckerSammelbehälter, TomatenkonzentratSammelbehälter, BrauereiSammelbehälter, etc.

7.Pharmaceuticals: Chinesische pharmazeutische Sammelbehälter, Trennzeichen, Fermenter, etc.

Behandlung 8.Water: Reservoire, Sickergruben, Wasserbehandlungsbehälter, Sedimentationsbecken, Tiefbrunnen, Trinkwassernetze, etc.

9.Paper: Rohstoffsilo, Speicherturm, Trockentrommel, chemischer materielles Speichersilo, etc.

10.Other: Steinbruch, Kohlengrube, Umweltschutz, Schiffbau und andere Industrien.
