Produktdetails:
|
| Modell: | NYCSUL-501 | Relais-Spezifikation: | 5A 250VAC/30VDC |
|---|---|---|---|
| Stromabgabe: | 4~20mA | Mittlerer Temp: | -45°C~ 95°C |
| Installation: | /flanschen, Unterstützung | Messbereich: | Flüssigkeit: 20~30m; fest: 10~15m |
| Anzeigenentschließung: | 1cm | Ertrag-Last: | 0~600Ω |
| Markieren: | Ultraschallfüllstand-Übermittler 20mA,Ultraschallmessgerät des Füllstand-SS304,Flüssiges waagerecht ausgerichtetes mit Ultraschallmessgerät |
||

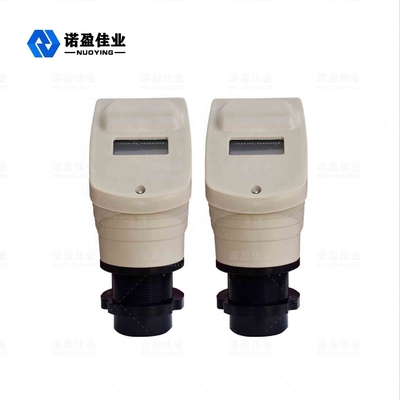

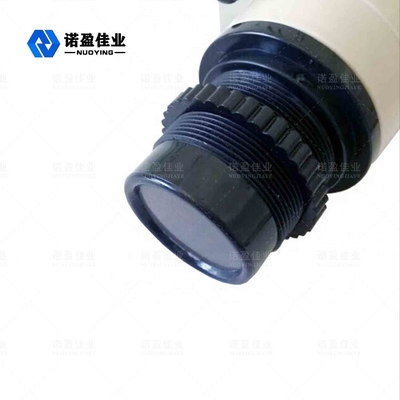

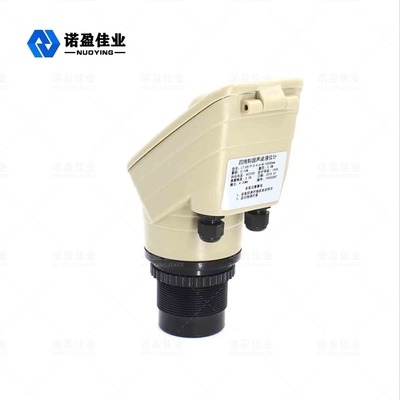

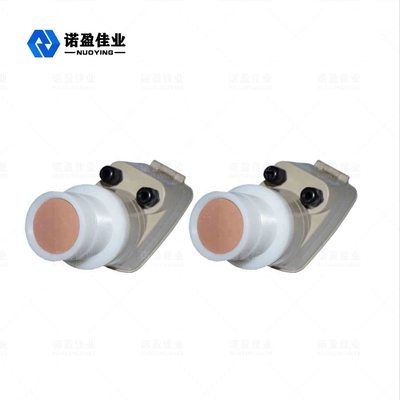

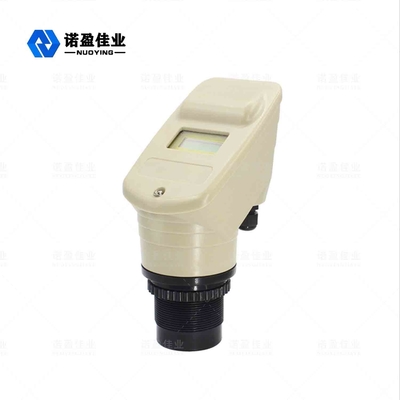

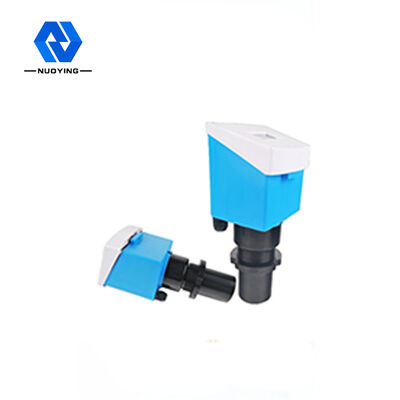

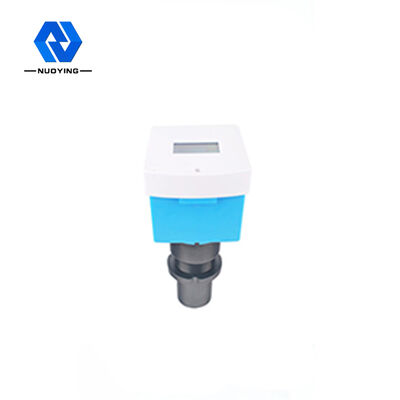

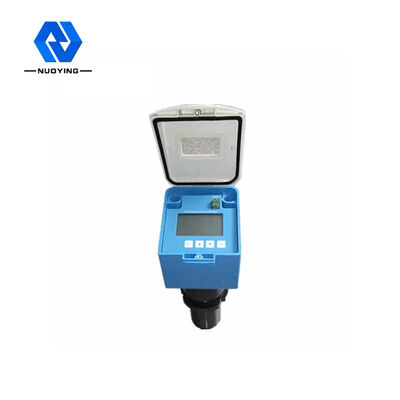

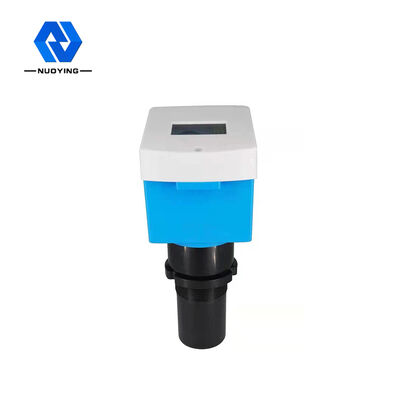

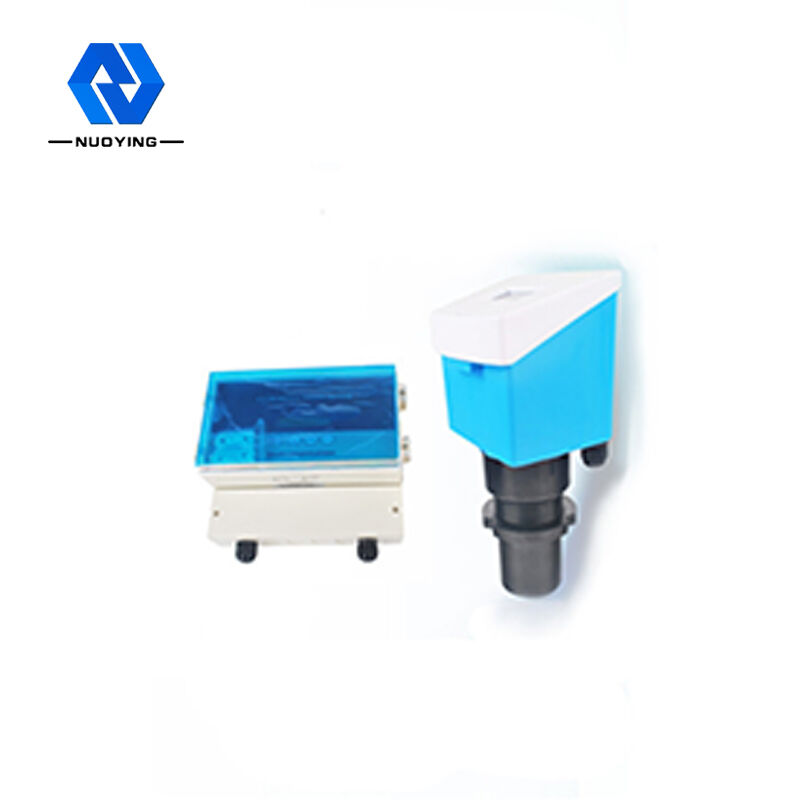

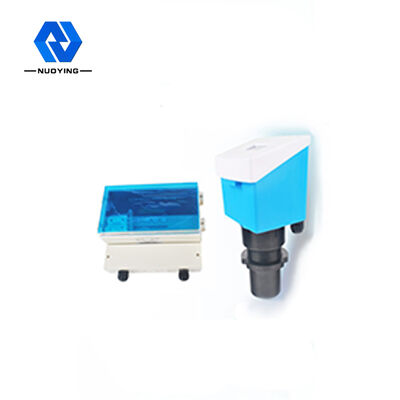

Füllstand-mit Ultraschallübermittler SS304 NYCSUL501 waagerecht ausgerichteter Übermittler-4~20mA
Waagerecht ausgerichteter mit Ultraschallübermittler NYCSUL501
Das waagerecht ausgerichtete mit Ultraschallmaß NYCSUL wird auf das Schiff angebracht. Unter Kontrolle der Elektronikeinheit gibt die Sonde Ultraschallwellenimpuls an gemessenes Medium ab. Das waagerecht ausgerichtete mit Ultraschallmeter ist an der Spitze des Behälters installiert. Unter Kontrolle der Elektronikeinheit mittelt die Sonde einen Strahl des Ultraschallimpulses dem Gegenstand unter Kontrolle der Elektronikeinheit über. Die Schallwelle wird durch die Oberfläche des Mediums reflektiert, wird ein Teil des Reflexionsechos durch die Sonde empfangen und umwandelte in elektrisches Signal. Die akustische Welle wird durch die Oberfläche des Gegenstandes reflektiert. Einige der reflektierten Echos werden durch die Sonde empfangen und umgewandelt in elektrische Signale. Von der Emission der Ultraschallwelle zur neuen Aufnahme, ist die Zeit direkter Anteil zum Abstand von der Sonde zum gemessenen Medium. Die Elektronikeinheit ermittelt die Zeit und berechnet heraus den easured Abstand entsprechend der bekannten Schalldurchlässigkeit. Entsprechend dem Zeitunterschied zwischen erneuter Übertragung und dem wieder-Empfangen der Ultraschallwelle und der bekannten Schallgeschwindigkeit, wird die Änderung der Objektebene bestimmt. Das Mikrowellensignal wird durch elektronisches Gerät verarbeitet und umgewandelt schließlich in das elektrische Signal, das auf Objektebene bezogen wird. Verwenden Sie Abzug, um den Wert der mittleren Position zu erhalten. Sie ist im offenen Rohr, im Öltank, in der Pumpstation, im Wasserturm, in der Verdammung, im offenen Kanal, im Unterschied zwischen Niveaus etc. weitverbreitet.
Technischer Parameter des waagerecht ausgerichteten mit Ultraschallübermittler-NYCSUL501
| Produkt-Name | Mit Ultraschallniveauschalter |
| Messbereich | Flüssigkeit: 20~30m; fest: 10~15m |
| Totgebiet | 0.6m~0.8m |
| Präzision | 0,2% des vollen Messbereichs (in der Luft) |
| Anzeigen-Entschließung | 1cm |
| Stromabgabe | 4~20mA |
| Ertrag-Entschließung | 0,03% von vollem Messbereich |
| Ertrag-Last | 0~600Ω |
| Relaisausgabe | Spitzengrenz- und der untereren Grenzesteuerung |
| Relais-Spezifikation | 5A 250VAC/30VDC |
| Parameter-Satz | 3 Abfragungsknöpfe |
| Mittlerer Temp | -45°C~ 95°C |
| Entdeckung des Zeitraums | 1S |
| Installation | /flanschen, Unterstützung |
| Acousticwave-Öffnungswinkel | 8° (3db) |
| Druck-Strecke | ±0.3MP |
※ Anmerkung: Produkte können entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden!
