Produktdetails:
|
| PRODUKT-MODELL: | NYRD702 | Antennenform: | Kabel-Art, Rod Type |
|---|---|---|---|
| Messbereich: | 6M | Stromversorgung: | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Antennenmaterial: | PTFE/304/316 | Die Echoprobenahme: | 55mal/s |
| Maßpräzision: | 0.05%~0.1% F.S | Prozesstemperatur: | -40~+130℃, - 40~+250℃, - 40~+500℃ |
| Markieren: | 6m geführte Wellen-Radarsender,Kontaktierbares geführte Wellen-Radar-waagerecht ausgerichteter Übermittler,Mikrowelle geführter Radar-Niveauschalter |
||

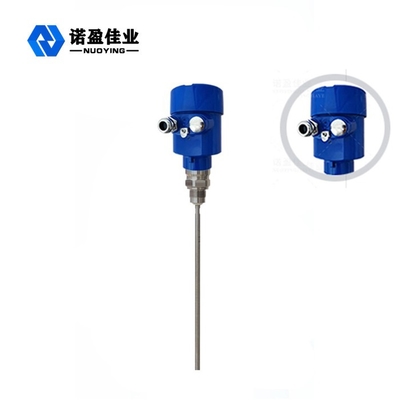

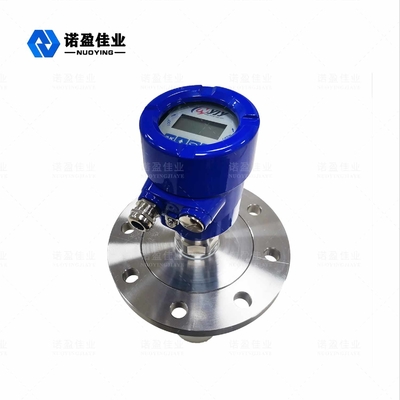

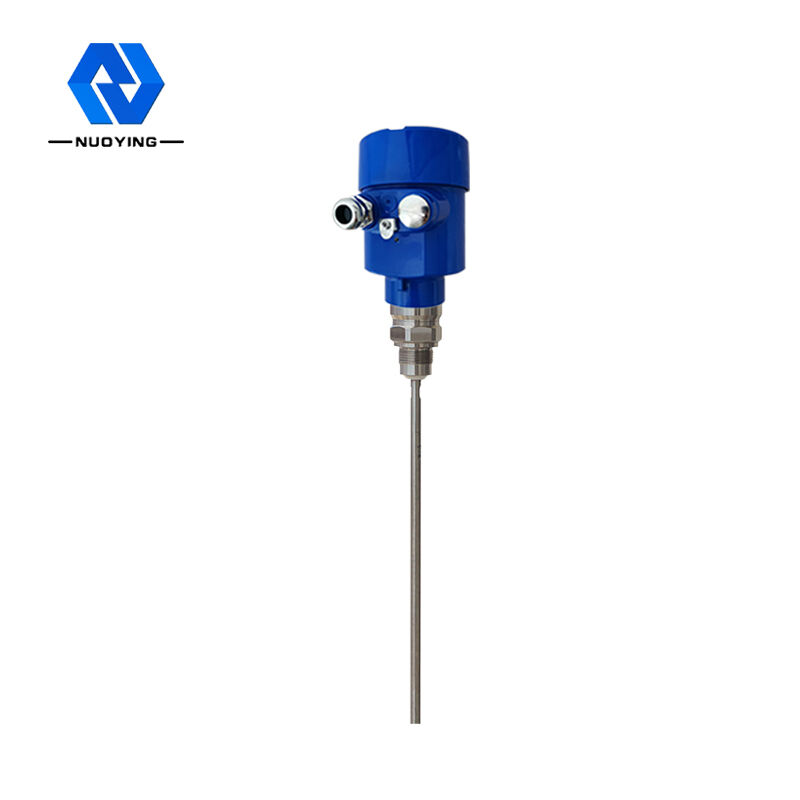

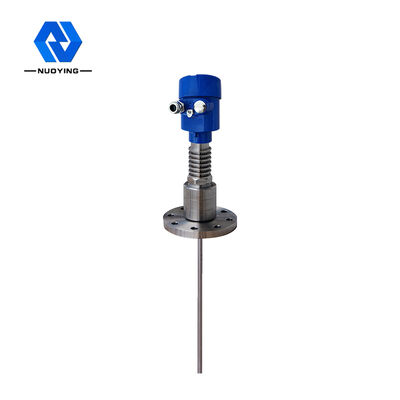

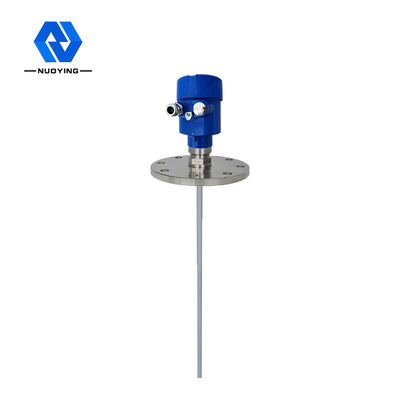

NYRD 702 kontaktierbare hohe Genauigkeit des geführte Wellen-Radar-waagerecht ausgerichtete Übermittler-6m
Funktionsprinzip NYRD 702 kontaktierbaren hohen Genauigkeit des geführte Wellen-Radar-der waagerecht ausgerichteten Übermittler-6m
Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle ausgestrahlt wird, pflanzt entlang der Entdeckungskomponente (Stahlkabel orrod) fort und trifft das gemessene Medium an. Beacause der plötzlichen Änderung der Dielektrizitätskonstante, verursacht er Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist Verhältnis zum Abstand des gemessenen Mediums zweifellos.
Eingegebener Prozess
Radar der geführten Welle ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in Objektebenesignal durch elektronische Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragprozeß
Indem sie leere Behälterhöhe E (= null) eintragen, passen volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch das Meter der Messumgebung, entsprechend Ertrag 4-20mA an.
Ausrüstungsbeschreibungen NYRD 702 kontaktierbaren hohen Genauigkeit des geführte Wellen-Radar-der waagerecht ausgerichteten Übermittler-6m
◎Radarobjektebenemeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos, Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß an. Gleichzeitig wird Radar der geführten Welle nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70X führte Wellenradarobjektebenemeter ist passend für verschiedene komplexen Arbeitsbedingungen und die Anwendungen wegen der verschiedenen ProzessAnschlussmodi und der Entdeckungsmodularten. Wie: Hochdruck- und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impulsarbeitsmodus, niedrige Emissionsenergie, kann in eine Vielzahl des Metalls, der Nichtmetallbehälter, keines Schadens zum menschlichen Körper und der Umwelt installiert sein.
Technischer Parameter 30m geführte Wellen-Radar-waagerecht ausgerichteten Meters des kontaktierbarer u. hoher Genauigkeits-NYRD 701 in der hohen Temperatur, Druck
| Typische Anwendung | Flüssig (niedrige dielektrische eingebaute Feinsicherung, Leiter,) |
| Staub (Flugasche, Kalksteinpulver,) | |
| Fest (Korn, Kies) | |
| Produktmodell | NYRD702 |
| Antennenform | Kabelart, Stangenart, |
| Antennenmaterial | PTFE, 304, 316 |
| Echoprobenahme | 55mal /s |
| Messbereich | 6m, 30 m |
| Maßgenauigkeit | 0,05% | 0,1% F.S |
| Stromversorgung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~ +130°C, °C -40~ +250, - °C 40~ +500 |
| Prozessdruck | -0.1~2.0MPa, - 0.1~4.0MPa |
| Prozessverbindung | Faden, Klammer, Flansch, Klammer (optional) |
| Elektrische Schnittstelle | M20×1.5, ½ „NPT |
| Schutzgrad | IP 65, IP 67, IP 68 |
| Explosionssicherer Grad | ExdIICT6Gb |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
