Produktdetails:
|
| Produktmodell: | NYRD704, | Meßgenauigkeit: | 0,05% | 0,1% F.S |
|---|---|---|---|
| Typische Anwendung: | Staub (Flugasche, Kalksteinpulver, Zementpulver | Signalausgabe: | 4… 20mA/HART/RS485/Modbus… |
| Antennenmaterial: | 316 | Explosionssicherer Grad: | ExiaIICT6Ga |
| Markieren: | Radar-Füllstandsmesser mit koaxialem Verbindungsdraht,704-Radar-Füllstandsmesser mit geführter Welle,Radar-Füllstandssender 6 m |
||

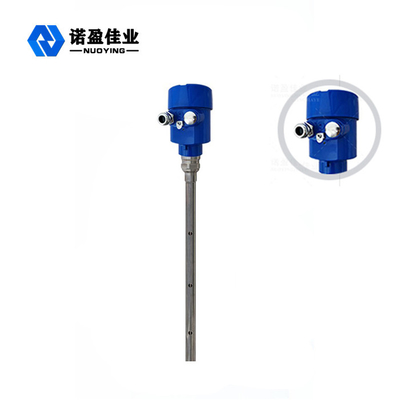

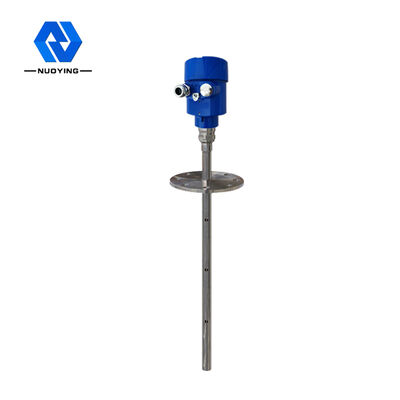

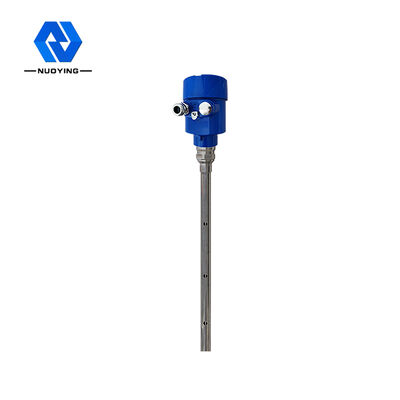

6m NYRD 704 Koaxialverbindung u. kluges geführte Wellen-Radar-waagerecht ausgerichtetes Meter

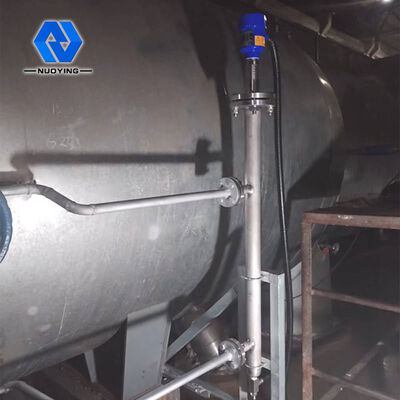

Funktionsprinzip 30m von Koaxialverbindung u. kluges von geführte Wellen-Radar-waagerecht ausgerichtetem Meter NYRD 704 in der Baustelle
Die Koaxialverbindung u. der kluge Impuls, die durch das Radar der geführten Welle ausgestrahlt werden, pflanzt entlang der Entdeckungskomponente (Stahlkabel oder Stahlstange) fort und trifft die geprüften Medien an. Wegen der plötzlichen Änderung der Dielektrizitätskonstante, verursacht sie Reflexion, und ein Teil der Impulsenergie wird zurück reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Eingegebene Verarbeitung
Geführte Welle radartool ist eine Messausrüstung, die auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in waagerecht ausgerichtetes Signal des Zieles durch elektronische Bauelemente umgewandelt werden. Die Sonde strahlt Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort.
Ertragverarbeitung
Indem sie leere Behälterhöhe E (= null) eintragen, passen volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter, die Anwendungsparameter automatisch das Meter den Messbedingungen, entsprechend Ertrag 4-20mA an.
Ausrüstungsbeschreibungen von 30m anti--Corrtsion u. geführte Wellen-Radar-waagerecht ausgerichtetes Meter PTFE NYRD 701 in der hohen Temperatur u. im Druck

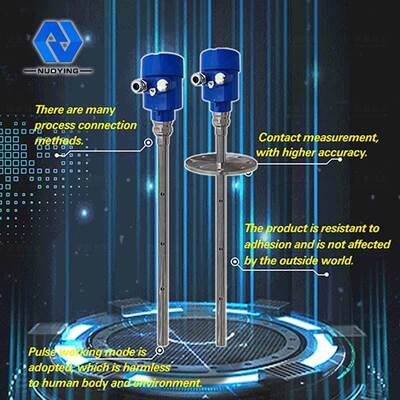

◎Radarobjektebenemeter der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle und einzigartige Verfahrenstechnik Echo Discovery Echos, Kontaktmaß, hohe Maßgenauigkeit, genaueres Maß an. Vor kurzem wird Radar der geführten Welle nicht durch externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
◎Die Reihe 70-X führte Wellenradarobjektebenemeter, das für vielseitige schwierigen Arbeitsbedingungen und die Anwendungen wegen der versprocess Anschlussmodi und der Entdeckungsmodularten passend ist. Wie: hoch-gedrückten und niedrigen der Dielektrizitätskonstante Medium der hohen Temperatur.
◎Impulsarbeitsmodus, niedrige Emissionsenergie, kann in eine Vielzahl des Ätzmittels, der Nichtmetallbehälter, keines Schadens zum menschlichen Körper und der Umwelt installiert sein.
Technischer Parameter 30m geführte Wellen-Radar-waagerecht ausgerichteten Meters des kontaktierbarer u. hoher Genauigkeits-NYRD 701 in der hohen Temperatur, Druck
| Typische Anwendung | Flüssig (starke Korrosion, niedrige Dielektrizitätskonstante, Adhäsion, hohe Temperatur und Hochdruck) |
| Staub (Flugasche, Kalksteinpulver, Zementpulver) | |
| Fest (Teilchen) | |
| Produktmodell | NYRD704, |
| Antennenform | Kabelart, Stangenart |
| Antennenmaterial | PTFE |
| Echoprobenahme | 55mal /s |
| Messbereich | 6m |
| Maßgenauigkeit | 0,05% | 0,1% F.S |
| Stromversorgung | 24VDC |
| Signalausgabe | 4… 20mA/HART/RS485/Modbus… |
| Prozesstemperatur | -40~ °C +500 |
| Prozessdruck | -0.1~2.0MPa, - 0.1~4.0MPa |
| Prozessverbindung | Flansch |
| Elektrische Schnittstelle | M20×1.5, ½ „NPT |
| Schutzgrad | IP 65, IP 67 |
| Explosionssicherer Grad | ExiaIICT6Ga |
※ Anmerkung: Das Produkt kann entsprechend den spezifischen Anforderungen von Benutzern besonders angefertigt werden.
