Produktdetails:
|
| Anwendung: | Flüssigkeiten, Staub, Körper | Einzelteil nein.: | NYRD808 |
|---|---|---|---|
| Antennenform: | Stangenart, Wassertropfenart | Antennenmaterial: | PTFE-、 304、 316 |
| Messbereich: | 35m, 40m, 80m | Genauigkeitsgrad: | 0.05%~0.1%F.S |
| Markieren: | 70m Radar-waagerecht ausgerichtetes Meter,Radar-waagerecht ausgerichteter Übermittler der Stromversorgungs-24V,Feste Flansch-Radar-Art Niveau-Übermittler |
||
Des Niveauschalterradarkornbehälterradars des Zementes Meterhirschradar-Niveauübermittler waagerecht ausgerichteter
Beschreibung
Diese Reihe des Radars, das waagerecht ausgerichtetes Meter Hochfrequenzsensor des radars 26G, den maximalen Messbereich annahm, kann bis 70 Meter erreichen. Antenne ist optimierte Weiterverarbeitung,
die neuen schnellen Mikroprozessoren haben höhere Geschwindigkeit und Leistungsfähigkeit kann erfolgte Signalanalyse sein, die Instrumentierung kann für Reaktor, festen Silo und sehr komplexe Maßumwelt verwendet werden.
Spezifikation
| 70 Meter erstrecken sich Radar, das waagerecht ausgerichtetes Meter Hochfrequenzsensor des radar-26G annahm | |
| Anwendung | Vollmaterial, starker Staub |
| Messbereich | 70 Meter |
| Prozessverbindung | Universalflansch |
| Mittlere Temperatur | -40℃ | +250℃ |
| Prozessdruck | -0,1 | 0,1 Mpa |
| Genauigkeit | ± 15mm |
| Schutz-Grad | IP67 |
| Frequenzbereich | 26GHz |
| Signalausgabe | 4~20mA/Hart (Zweidraht-/vier) RS485/Modbus |
| Explosionssicherer Grad | Exia II C T6 GA |
Prinzip
Sendeantenne-Mikrowellenimpuls des Radars ist waagerecht ausgerichteter, die abwärts Getriebeantenne schmal. Mikrowellenaussetzung zur mittleren Oberfläche wird zurück wieder durch das Antennensystem empfängt, schickt das Signal zur elektronischen Schaltung reflektiert, die automatisch in waagerecht ausgerichtete Signale umgewandelt wird (weil die Mikrowellenausbreitungsgeschwindigkeit, die elektromagnetische Welle, zum des Ziels und zu erreichen, die zurück zu dem Empfänger dieses mal reflektiert werden, fast blitzschnell ist).
Datumsmaß: Einschraubgewindeunterseite oder die Dichtfläche des Flansches.
Anmerkung: Vergewissern Sie sich, dass das waagerecht ausgerichtete Meter des Radars der höchste Stand die messenden Vorhänge nicht kommen kann
Bereich (Zahl D unten gezeigt).

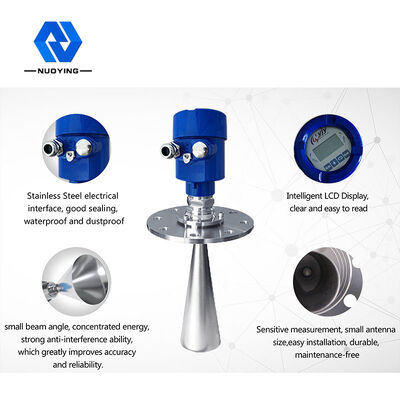

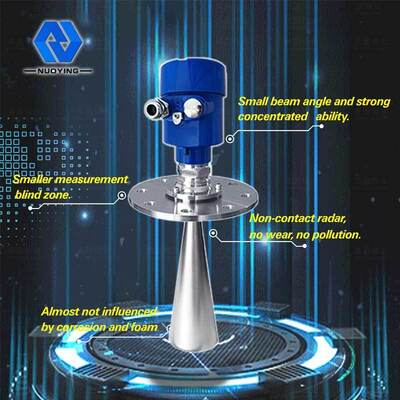

Eigenschaften
Kleine Antennengröße des Ø, einfach zu installieren; Berührungsfreies Radar, keine Abnutzung, keine Verschmutzung.
Ø fast keine Korrosion, Blaseneffekt; fast beeinflußt nicht durch Wasserdampf in der Atmosphäre, in der Temperatur und in den Druckänderungen.
Hat ernste Staubumwelt des Ø auf der hochrangigen Meterarbeit geringe Wirkung.
Ø eine kürzere Wellenlänge, die Reflexion der festen Oberflächenneigung ist besser.
Ø-Öffnungswinkel ist, die Energie wird konzentriert, kann die Fähigkeit des Echos erhöhen und Störung vermeiden klein.
Ø der Messbereich ist, für ein Maß erbringt gute Ergebnisse kleiner.
Hohes störsignalisierendes Verhältnis des Ø, der Zustand der waagerecht ausgerichteten Schwankung kann bessere Leistung erhalten.
Ø-Hochfrequenz, Maß der festen und niedrigen Dielektrizitätskonstante der besten Wahl.
Die Installations-Anforderungen
Seien in den Durchmesser von 1/4 oder von 1/6. installiert Sie. Anmerkung: der Abstand zwischen dem Behälterwandmindestabstand sollte Behälter hohe 1/10. sein.
Anmerkung: 1. Datum
Mitte des Behälters 2.The oder Achse von Symmetrie
Das oberste konische Behälterniveau, kann an installiert sein
die Spitze des Behälters ist, kann dem Maß zur konischen Unterseite garantieren Zwischen.
Eine Zufuhrantenne zur vertikalen Ausrichtungsoberfläche. Wenn die Oberfläche rau ist, muss Stapelwinkel verwendet werden, um den Winkel des Kardangelenkflansches der Antenne auf die Ausrichtungsoberfläche zu justieren.
(Wegen der festen Oberflächenneigung verursacht die Echoverminderung, sogar Verlust des Signals.)
Konischer Behälter des Ø kann nicht über den Zufuhrhafen installiert sein.
Anmerkung: Installation im Freien sollte Sonnenschutz annehmen.
1. korrekt
2. wasserdichte Maße des Fehlers
Ø das Instrument kann nicht in den gewölbten oder gewölbten Dachvermittler installiert sein. Zusätzlich zum Erzeugnis wird indirektes Echo auch durch die Echos beeinflußt. Mehrfaches Echo kann als das Sachwert des Signalechos größer sein, weil durch die Spitze mehrfaches Echo konzentrieren kann. Kann nicht in einen zentralen Standort so installiert sein.
1. Korrekt
2. Fehler
Ø dort sind die Hindernisse, die erforderliche Reflexionsebene des Maßes beeinflussen.
1. Korrekt
2. Fehler
Die elektrische Verbindung
Die Stromversorgungsspannung:
(4~20) mA/HART (Zweidrahtsystem)
Die Stromversorgung und das Ausgangsstromsignal
Teilen eines Schildkabels mit zwei Kernen. Der Versorgungsspannungsbereich sehen technische Daten. Für eigensichere Art sein muss eine Schutzeinrichtung zwischen der Stromversorgung und dem Instrument.
(4~20) mA/HART (4es-adrig System)
Unterschiedliche Stromversorgung und das gegenwärtige Signal,
beziehungsweise unter Verwendung eines Stromkabels. Der Versorgungsspannungsbereich sehen technische Daten.
RS485/Modbus
Die Stromversorgungs- und Modbus-Bus-Leitung, die drespectively unter Verwendung eines abgeschirmten Kabels, der Stromversorgungsspannungsbereich unterschiedlich ist, sehen technische Daten.
FAQ
Q: Wie lang antworten Sie mir?
: Wir treten mit Ihnen so bald wie möglich aber innerhalb 12 Stunden in Verbindung
Q: Kann ich einige Proben erhalten?
: Ja ist- Beispielauftrag für Qualitätskontrolle und Markttest verfügbar. Aber Sie müssen die Eilkosten tragen.
Q: Wie bald können Sie, Sie vereinbaren Ihre Produktion?
: Sobald, Ihre Produktbestätigung erhalten und die Vorauszahlung empfangend, wird die Produktion sofort begonnen.
Q: Was ist Lieferfrist?
: Es dauert normalerweise ungefähr 3-5 Werktage für kleinen Auftrag und 10-15 Tage für Großauftrag.
Q: Wie steuern Sie Ihre Qualität?
: Drei Inspektionsschritte (der Vorlage, der Produktion und der Fertigwaren) + guter Garantieservice (1-jährig frei ein Neues ohne irgendwelche menschlichen Schadstoffe ändern).
Q: Welche Zertifikate haben Sie?
: ISO9000, CER, explosionssichere Bescheinigung, RoHs bereit. Und vor dem delievry von Waren, kann die Qualitäts- und Sicherheitsinspektionsbescheinigung, die durch dritte Teile herausgegeben wird auch, angeboten werden.
Q: Könnte ich Ihre Fabrik besichtigen?
: Sehr willkommen! Fliege zum Xian Yang-Lufthafen. Es war ein großes Vergnügen für uns.
Q: Was ist Ihre Garantiebedingungen?
: Wir bieten 12 Monate Garantiezeit an.
Q: können Sie Soem u. kundengebundene Dienstleistung erbringen?
: Ja sind Soem und ODM, wir haben die Berufs-R&D-Abteilung beides verfügbares, die Berufslösungen für Sie zur Verfügung stellen kann.
Verpackung u. Versenden
Technischer Parameter
| Anwendung | Alle Arten Flüssigkeiten (starke Korrosion, niedrige Dielektrizitätskonstante, Rühren, Dampf, Kristallisation, Kondensation, Schlamm, hohe Temperatur und Hochdruck, etc.) |
| Alle Arten Staub (starker Staub, sich hin- und herbewegender Staub, Zementpulver, Kalkpulver, Flugasche, Kristallisation und andere Gelegenheiten) | |
| Verschiedene Körper (Korn, kleine Steine, Eisenerz, Kohle, etc.) | |
| Artikelnummer | NYRD805, NYRD806, NYRD807, NYRD808, NYRD809, NYRD810, NYRD86 |
| NYRD87, NYRD-PB, NYRD-SD, NYRD-TJ, NYRD- SL | |
| Antennenform | Stangenart, Wassertropfenart, Plattenart, hornförmige, Oberflächenart, Linsenart |
| Das Antennenmaterial | PTFE, 304.316, PP., PFA |
| Messbereich | 10m, 20m, 30m, 35m, 40m, 80m |
| Genauigkeitsgrad | 0.05%~0.1%F.S |
| Stromversorgung | 24VDC (Zweidraht-, 4-adrig), 220VAC |
| Signalausgabe | 4-20mA/HART/RS485/Modbus… |
| Die Prozesstemperatur | -40~+130℃, - 40~+150℃, - 40~+2600℃, - 40~+1200℃ |
| Prozessdruck | -0.1~0.3Mpa, - 0.1~2.0Mpa, - 0.1~4.0Mpa, |
| Prozessverbindung | Faden, Klammer, Flansch, Gesundheitsklammer (optional) |
| Elektrische Schnittstelle | M20x1.5, 1/2“ NPT |
| Schutzgrad | IP65, IP67, IP68 (optional) |
| Explosionssicherer Grad | ExiaIICT6 GA, ExdIICT6 GBs (wie in dem Zertifikat gezeigt) |
