Produktdetails:
|
Typische Anwendung: | Flüssig (starke Korrosion, niedrige Dielektrizitätskonstante, Adhäsion, hohe Temperatur und Hochdruc | Produktmodell: | NYRD701 |
---|---|---|---|
Antennen-Art: | Pfostenart, doppelte Kabelart, bipolare Art, geführter Wellschlauch | Antennenmaterial: | 304, 316, PTFE |
Messbereich: | 6m, 30m | Prozesstemperatur: | - ℃ 40~+130, - ℃ 40~+250, - 40~+500℃ (fertigten) besonders an |
Prozessdruck: | - 0.1~2.0MPa, - 0.1~4.0MPa (fertigten) besonders an | Maß-Genauigkeit: | 0.05%~0.1% F.S |
Markieren: | Gwr-Niveau-Übermittler des Kontakt-mittleren Typs,Waagerecht ausgerichtetes Meter des Radar-NYRD701,Dielektrischer Constant Radar Level Transmitter |

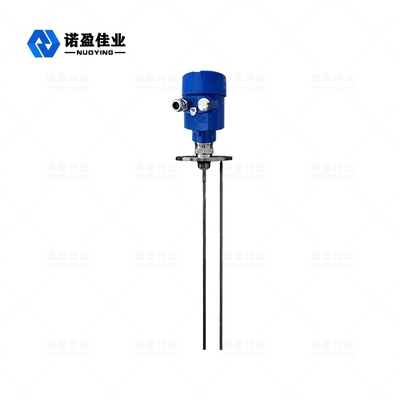

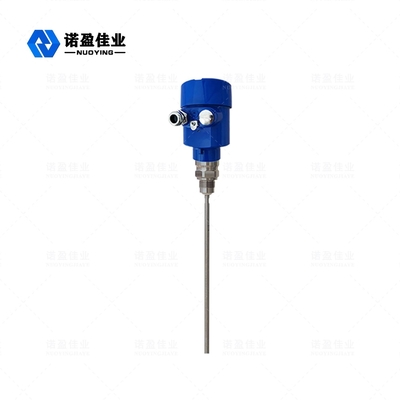

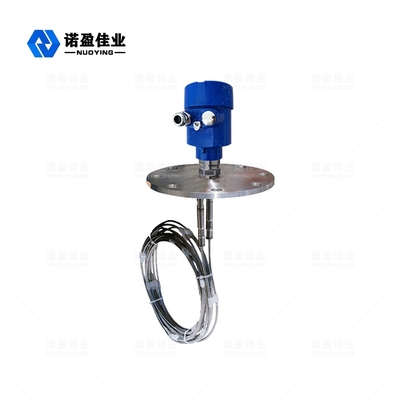

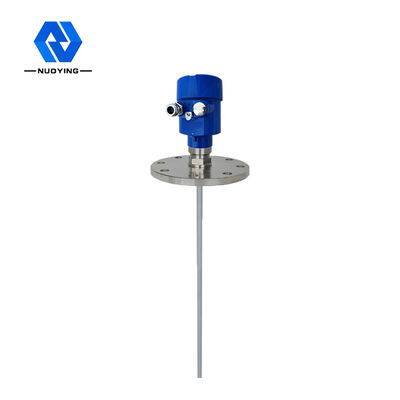

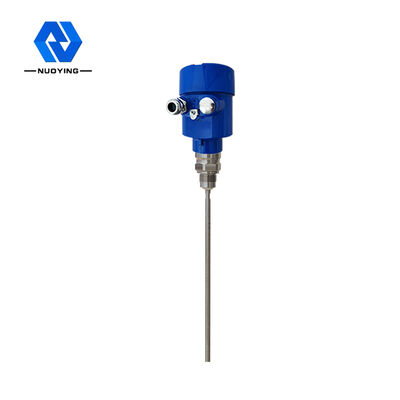

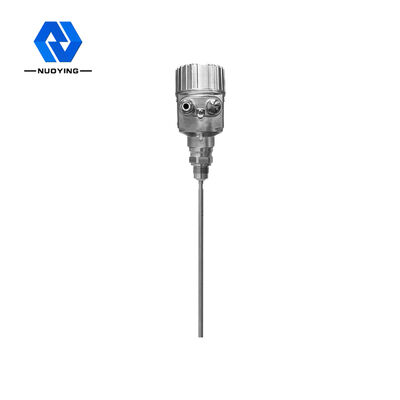

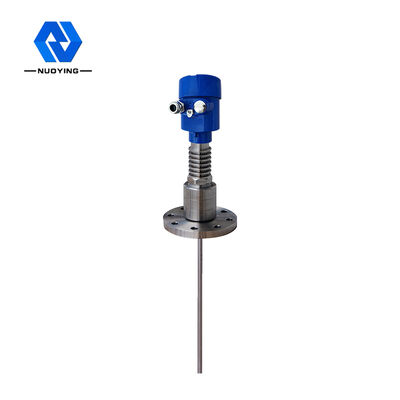

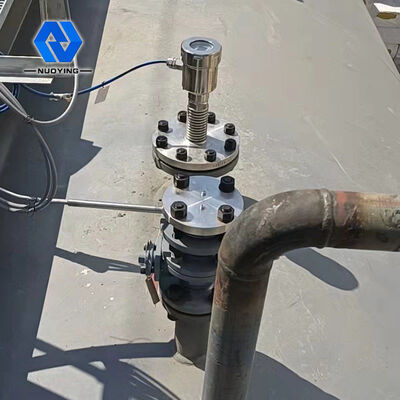

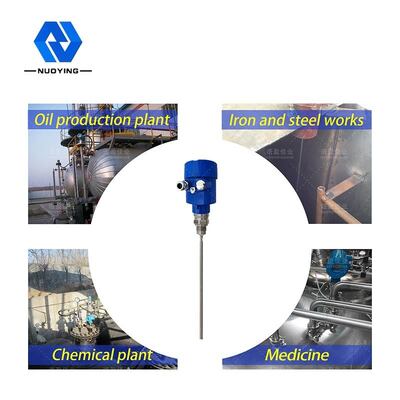

Hohe Genauigkeits-geführte Wellen-Radar-Niveau messen die mittlere in Verbindung tretende Art, die für Dielektrizitätskonstante passend ist
Hohe Temperatur und Hochdruckwiderstand-geführte Wellen-Radar-waagerecht ausgerichtetes Meter-Funktionsprinzip
Der Hochfrequenzmikrowellenimpuls, der durch das Radar der geführten Welle gesendet wird, überträgt entlang die Entdeckungskomponente (Stahlkabel oder Stahlstange). Wenn die Welle das gemessene Medium antrifft, wegen der plötzlichen Änderung der Dielektrizitätskonstante, etwas von dem Wellenimpuls wird sofort zurück zu Übermittler reflektiert. Der Zeitabstand zwischen dem übertragenen Impuls und dem reflektierten Impuls ist zum Abstand des gemessenen Mediums proportional.
Input
Radar der geführten Welle ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle läuft mit der Lichtgeschwindigkeit, und die Laufzeit kann in ein waagerecht ausgerichtetes Signal durch elektronische Bauelemente umgewandelt werden. Die Sonde sendet Hochfrequenzimpuls aus und pflanzt entlang der Kabel- oder Stangensonde fort. Wenn der Impuls die Materialoberfläche trifft, wird es zurück reflektiert und empfangen durch den Empfänger im Instrument, und das Abstandssignal wird in das materielle waagerecht ausgerichtete Signal umgewandelt.
Das reflektierte Impulskennzeichen wird der elektronischen Schaltung des Instrumentes entlang der Kabel- oder Stangensonde und den Mikroprozessorprozessen das Signal, das Echo zu identifizieren übermittelt, das durch den Mikrowellenimpuls auf der Materialoberfläche erzeugt wird. Korrekte Echosignalanerkennung wird durch Impuls-Software abgeschlossen. Der Abstand D von der Materialoberfläche ist zur Zeitreise T des Impulses proportional.
Ertrag
Stellen Sie ein, indem Sie leere Behälterhöhe E (=zero Punkt), volle Behälterhöhe F (= vollständige Auswahl) und einige Anwendungsparameter eingeben. Die Anwendungsparameter passen automatisch das Instrument der Maßumwelt, entsprechend Ertrag 4-20mA an.
Geführte Wellen-Radar-waagerecht ausgerichtete Meter-Produkt-Eigenschaft
Das waagerecht ausgerichtete Meter des Radars der geführten Welle nimmt Verfahrenstechnik der modernen Mikrowelle an und einzigartiger Echo Discovery hallen Verfahrenstechnik wider. Mit Kontaktmaß ist die Maßgenauigkeit hoch und das Maß ist genauer. Gleichzeitig widersteht Radar der geführten Welle Adhäsion und wird nicht durch die externe Umwelt wie mittlere Temperatur und Adhäsion beeinflußt.
Eine Vielzahl von ProzessAnschlussmodi und Arten von Entdeckungskomponenten machen die Reihe 70X führten das Wellenradarniveaumeter, das für verschiedene komplexe Arbeitsbedingungen und Anwendungen passend ist. Zum Beispiel: ; Hohe Temperatur, Hochdruck und niedrige Dielektrizitätskonstantemedien.
Es nimmt Impulsfunktionsmodus, mit extrem - niedriger Emissionsenergie an und kann in verschiedenes Metall und in nicht-metallische Behälter, ohne Schaden zum menschlichen Körper und zur Umwelt installiert sein.
Geführte Wellen-Radar-waagerecht ausgerichteter Meter-Produkt-Parameter
Typische Anwendung |
Flüssig (starke Korrosion, niedrige Dielektrizitätskonstante, Adhäsion, hohe Temperatur und Hochdruck, eingebaute Feinsicherung, Leiter, sich hin- und herbewegende Platte und andere komplexe Gelegenheiten) Staub (Flugasche, Kalksteinpulver, Zementpulver, Beton und andere Medien) Fest (Teilchen, Korn, kleine Steine, Sand, etc.) |
Produkt-Modell |
NYRD701, NYRD702, NYRD703, NYRD704, NYRD705 |
Antennen-Art |
Pfostenart, doppelte Kabelart, bipolare Art, geführter Wellschlauch |
Antennen-Material |
304, 316, PTFE |
Echo Sampling |
55mal pro zweites |
Messbereich |
6m, 30m |
Messende Genauigkeit |
0.05%~0.1% F.S |
Prozesstemperatur |
-40~+130 ℃, - ℃ 40~+250, - 40~+500℃ |
Prozess Presure |
-0.1~2.0MPa, - 0.1~4.0MPa |
Prozessverbindung |
Faden, Klammer, Flansch, gesundheitliche Klammer (optional) |
Elektrische Schnittstelle |
M20 x 1,5, 1/2 " NPT |
Versorgungs-Energie |
24VDC (Zweidraht-, 4-adrig), 220VAC |
Signalausgabe |
4-20 MA /HART/RS485/Modbus.. |
Schutz-Grad |
IP67, IP68 (optional) |
Explosionssicherer Grad |
Exia II CT6 GA, Exd II CT6 GB (Details im Zertifikat) |
Geführte Wellen-Radar-waagerecht ausgerichtetes Meter
