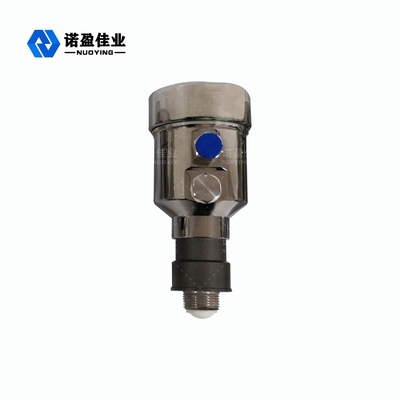

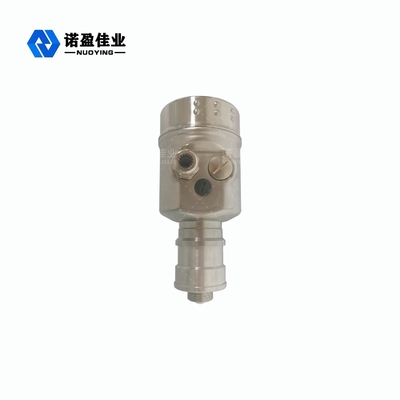

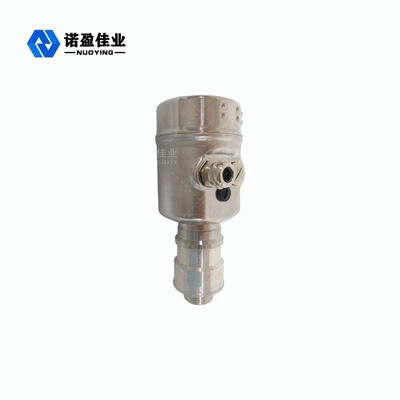

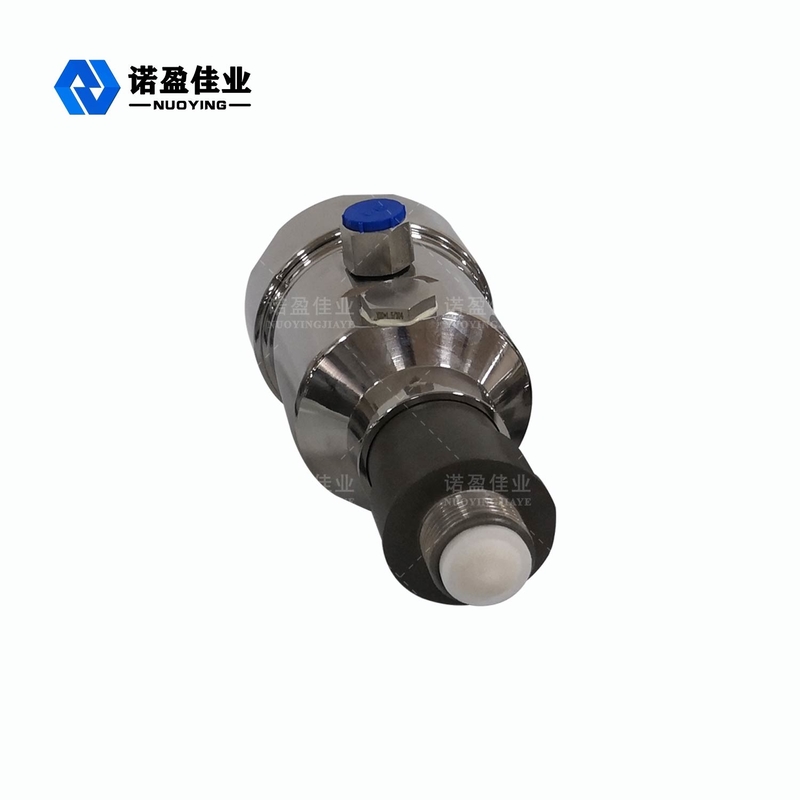

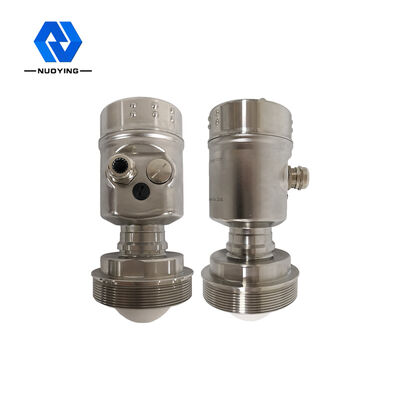

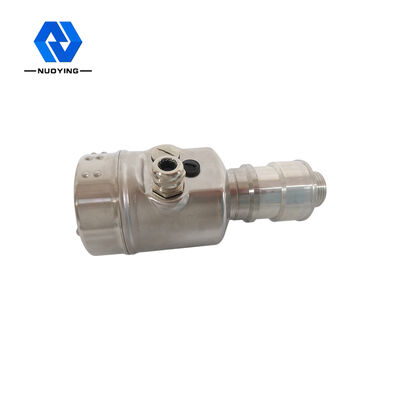

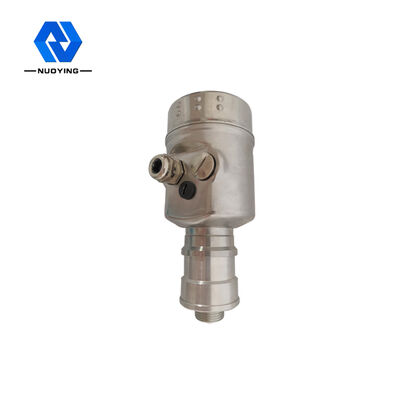

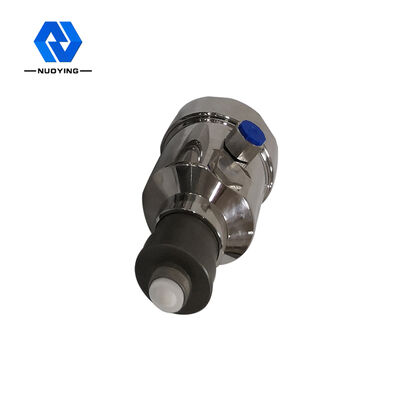

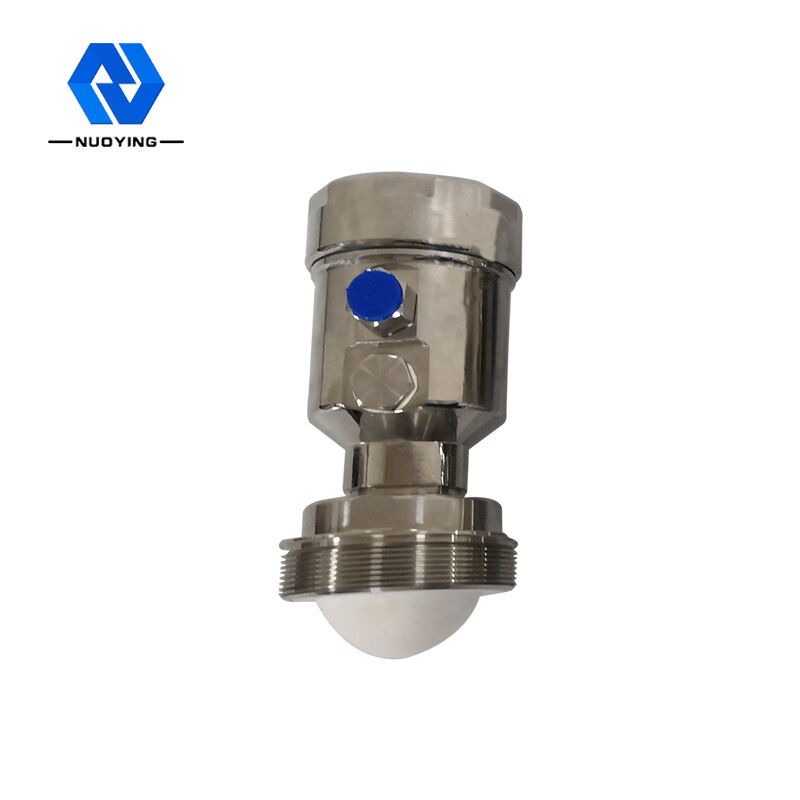

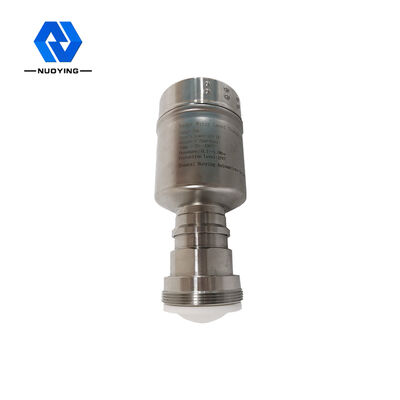

26G NYRD SL berührungsloser intelligenter Radar-Füllstandmessumformer mit hoher Frequenz

26G NYRD SL berührungsloser intelligenter Radar-Füllstandmessumformer mit hoher Frequenz

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD-SL
MOQ: 1 PC
Preis: $450~$1700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
Wasserkanal, Reservoire, Flüsse, Seen, Massen, usw.
Antennenmaterial:
316L (optional)
Messbereich:
30m, 80m (optional)
Genauigkeit:
±3mm
Stromversorgung:
24VDC (zwei Linie, Linie vier)
Prozesstemperatur:
-40~+80℃
Prozessdruck:
-0.1~3.0MPa
Verfahrensverknüpfung:
Flansch, Klammer (optional)
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

Berührungsloser Radar-Füllstandstransmitter 26G

,

SL Intelligenter Radar-Füllstandstransmitter

,

NYRD Radar-Füllstandsmesser

Produktbeschreibung

26G NYRD SL Berührungsloser intelligenter Radar-Füllstandmessumformer mit Hochfrequenz





Das Funktionsprinzip des berührungslosen intelligenten Radar-Füllstandsmessumformers 26G NYRD SL mit hoher Frequenz



Die Radar-Füllstandsantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Nachdem die Pulswelle die Oberfläche des zu messenden Mediums berührt, wird sie zurückreflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltungsteil übertragen und automatisch in ein Füllstandssignal umgewandelt (weil die Pulsausbreitungsgeschwindigkeit extrem schnell ist , die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger zurückreflektiert. Die Zeit, die zum Hin- und Hergehen benötigt wird, ist fast augenblicklich.)



26G NYRD SL berührungsloser intelligenter Radar-Füllstandmessumformer mit hoher Frequenz 0

Messdatum: Dichtfläche Gewindegrund bzw. Flansch.
Hinweis: Stellen Sie bei Verwendung der Radar-Füllstandsmessung sicher, dass der höchste Materialfüllstand nicht in den Messblindbereich (der in D in der Abbildung gezeigte Bereich) gelangen kann.



Designmerkmale von26G NYRD SL Berührungsloser intelligenter Radar-Füllstandmessumformer mit Hochfrequenz


◎ fast immun gegen Korrosion und Schaum;Unbeeinflusst von mittleren Dichte-, Temperatur- und Druckänderungen.
◎ Kürzere Wellenlänge, bessere Reflexion an geneigten festen Oberflächen.
◎ Der Abstrahlwinkel ist klein, die Energie wird konzentriert, was die Echofähigkeit verbessert und dazu beiträgt, Störobjekte zu vermeiden.
◎ Die Messung des Blindbereichs ist kleiner, bei der Messung kleiner Tanks werden auch gute Ergebnisse erzielt.
◎ Hoher Signal-Rausch-Abstand, auch bei Schwankungen lässt sich eine bessere Performance erzielen.
Bei Schwankungen kann auch eine bessere Leistung erzielt werden.
◎ Hochfrequenz ist die beste Wahl zum Messen von Feststoffen und Medien mit niedriger Dielektrizitätskonstante. Hochfrequenz ist die beste Wahl zum Messen von Feststoffen und Medien mit niedriger Dielektrizitätskonstante.

◎Die Antennengröße ist klein und einfach zu installieren.Berührungsloses Radar, kein Verschleiß, keine Verschmutzung.

◎ Schwere Staubumgebung hat wenig Einfluss auf die Arbeit des Hochfrequenzpegelmessers.



Technische Parametervon26G NYRD SL Berührungsloser intelligenter Radar-Füllstandmessumformer mit Hochfrequenz


technische Parameter
Signalausgang 4...20mA/HART/RS485/Modbus..
Die Prozesstemperatur -40~+260 "C
Der Prozessdruck

-0.1 ~ 2,0 MPa

Der Prozessanschluss Flansch (optional)
elektrische Schnittstelle M20X1,5, % ~NPT
Schutzklasse /IP-Klasse

IP67 (Optional)



explosionssichere Klasse

ExialICT6 (Details siehe Zertifikat)



※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
