Produktdetails:
|
| Versorgungsspannung: | 24VDC、 220VAC | Typische Anwendung: | Hohe Präzision, hohes Hygieneniveau und andere Gelegenheiten des Maßes |
|---|---|---|---|
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus… | Antennenform: | Antikorrosionsart |
| Prozesstemperatur: | -40~+130℃ | Prozessdruck: | -0.1~2.0MPa |
| Verfahrensverknüpfung: | Flansch | Schutzniveaus: | IP67 |
| Markieren: | Remote-Debugging-Radar-Füllstandssender,80G-Radar-Füllstandsmesser mit geführter Welle,Radar-Füllstandsmesser vom Korrosionsschutztyp |
||

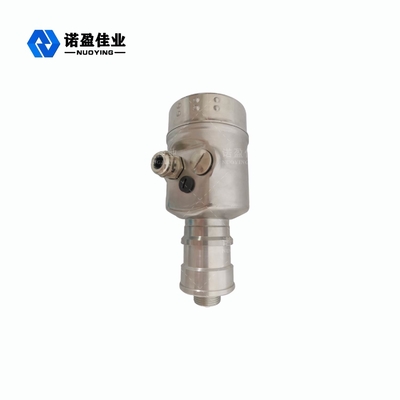

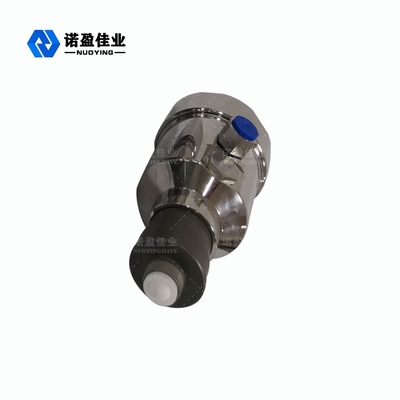

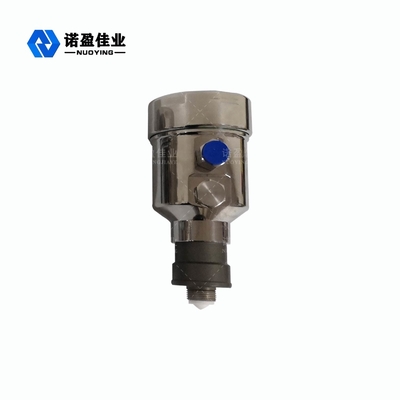

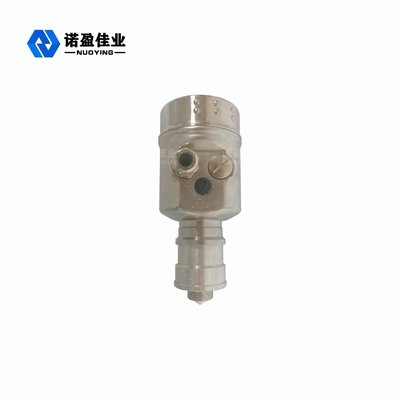

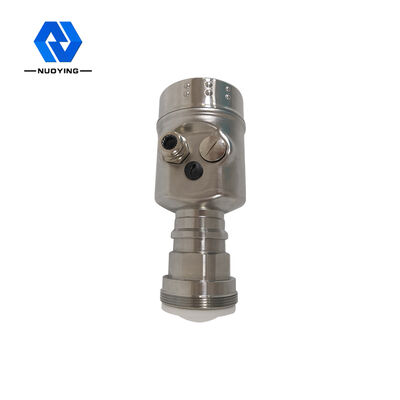

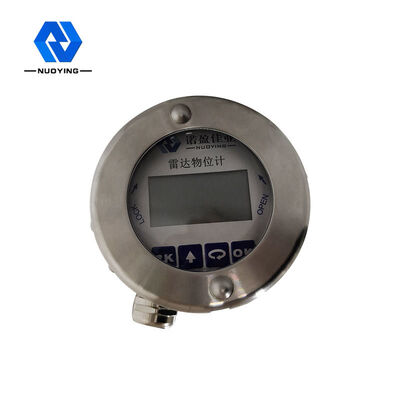

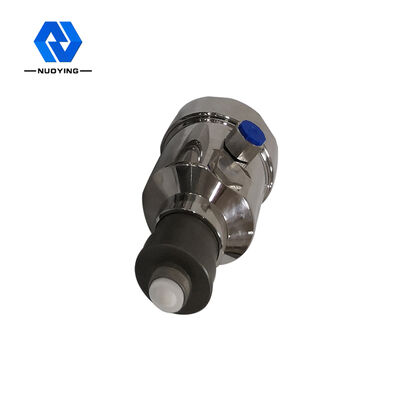

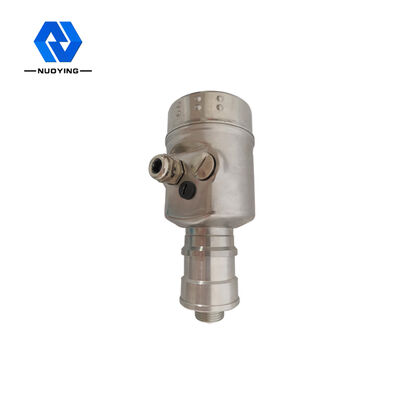

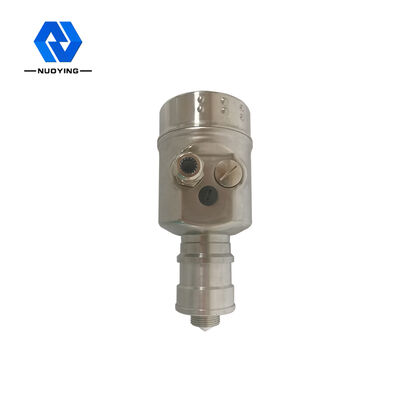

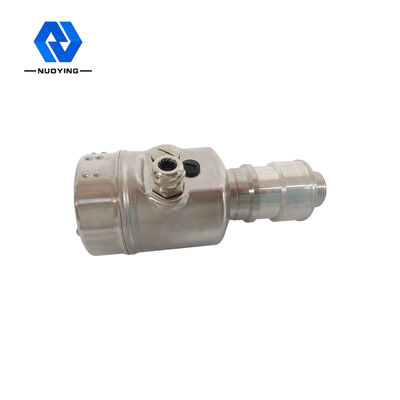

80G Hochpräzises Messradar-Füllstandsmessgerät unterstützt Remote-Debugging
Arbeitsprinzip von80G Hochpräzises Messradar-Füllstandsmessgerät unterstützt Remote-Debugging
NYRD900 FMCW-Radarprodukte (auch bekannt als Millimeterwellenradare) können aufgrund der Verwendung von Millimeterwellenbändern mit einer höheren Frequenz als Ku-Band-Radare in Langstrecken-Zielerkennung, starker Rauch und staubfreien Umgebungen eingesetzt werden , Fernbildgebung, multispektrale Bildgebung und andere Aspekte.Wichtige Anwendungen und kann Ziele erkennen, die kleiner als Mikrowellenradar sind, und eine genauere Positionierung mit höherer Auflösung und stärkerer Vertraulichkeit erreichen.
Designmerkmalvon80G Hochpräzises Messradar-Füllstandsmessgerät unterstützt Remote-Debugging
1. Gute transiente Leistung: Basierend auf dem selbst entwickelten CMOS-Millimeterwellen-HF-Chip, um eine kompaktere HF-Struktur und ein höheres Rauschsignalverhältnis zu erreichen.
2. Die Arbeitsbandbreite von 5 GHz verleiht dem Produkt ein höheres Messauflösungsverhältnis und eine höhere Messgenauigkeit
3. Kohärenz: eine kohärente stromgetriebene Dipolstoßerzeugung oder ein nichtlinearer Differenzfrequenzeffekt einer kohärenten Laserimpulserzeugung
4.Niedrige Energie: Die Photonenenergie von Millimeterwellen hat nur wenige Millielektronenvolt, es findet keine Röntgenionisation und Zerstörung der nachzuweisenden Substanz statt, daher ist es nicht einfach, die nachzuweisende Substanz zu zerstören
5.Starke Penetration: Starke Penetration für unpolare Substanzen.Viele nichtmetallische unpolare Materialien absorbieren weniger Strahlen in diesem Band und können daher verwendet werden, um die innere Struktur des Materials zu untersuchen.Beispielsweise sind Keramik-/Karton-/Kunststoffprodukte/Schaumstoffe für dieses Band elektromagnetischer Strahlung durchlässig und können auch für die Sicherheitsüberwachung von Flughäfen/Stationen verwendet werden, z.
6. Leicht von polaren Molekülen zu absorbieren: Dieses Band streut weniger in nicht homogenen Substanzen und kann den Wasserdampfgehalt erkennen und messen.Sie können auch die Materialzusammensetzung untersuchen oder eine Qualitätskontrolle durchführen, indem Sie ihre Eigenschaftsprofile analysieren.
7.Großer Messbereich, kleiner blinder Bereich.Die maximale Reichweite kann 120 m erreichen, und der blinde Bereich kann 8 cm erreichen.
Technische Parameter von80G Hochpräzises Messradar-Füllstandsmessgerät unterstützt Remote-Debugging
|
Typische Anwendung |
Der elektromagnetische Wellenemissionswinkel beträgt weniger als 3 Grad und eignet sich für Messungen in engen Räumen oder mit Leitwellenrohren |
| Geeignet für übergroße Lagertanks (150 m) und kleine Lagertanks (kleiner Blindbereich) | |
| Hohe Präzision, hohes Hygieneniveau und andere Messgelegenheiten | |
| Komplexe Prozessbedingungen (Rühren, Heizstab, Leiter, Schwimmdach, starker Staub, starker Dampf usw.) | |
|
Produktmodell |
NYRD900 |
| Emissionsfrequenz | 76 GHz-81 GHz, Die FM-Abtastfrequenzbreite beträgt 5 GHz |
|
Antennenform |
Linsenantenne, Antikorrosionstyp, Linsenantenne |
|
Antennenmaterial |
PTFE,304+PTFE |
| Messbereich |
0,08-150 m |
| Genauigkeit der Messung | 0,05 %-0,1 % FS |
| Versorgungsspannung | 24 VDC, 220 VAC |
|
Signalausgang |
4...20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40 ~ + 130 ℃, -40 ~ + 260 ℃ (≥ 260 ℃ kann angepasst werden) |
| Prozessdruck |
-0,1 ~ 2,0 MPa |
| Verfahrensverknüpfung |
Schraubengewinde, Halterung, Flansch, Klemmen (optional) |
| Schutzniveaus | IP65, IP67, IP68 (optional) |
| explosionsgeschützte Klassifizierung | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
