Flansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung

Flansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYCSUL-502
MOQ: 1 PC
Preis: $450~$1700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE
Messbereich:
0~20m (integriert)
Prozessdruck:
-0.1~0.1MPa
Prozessverbindung:
Flansch
Signalausgabe:
4… 20 MA
Anzeigemodus:
Füllstand (Lufthöhe)
Gesetzter Ertrag:
Einstellung der oberen und untereren Grenze
Schutzniveaus:
IP65、 IP67、 IP68 (optional)
Explosionssicherer Grad:
Exia II CT6 GA
Verpackung Informationen:
Karton, 60cm×30cm×30cm
Versorgungsmaterial-Fähigkeit:
1000 PC/Monat
Hervorheben:

Flansch-Ultraschall-Füllstandssensor

,

Ultraschall-Füllstandsmesser mit großer Sendeleistung

Produktbeschreibung

Flansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung



Arbeitsprinzip vonFlansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung



Das Ultraschall-Füllstandsmessgerät wird oben auf dem Behälter installiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde einen Strahl von Ultraschallimpulsen an das zu messende Objekt.Die Schallwelle wird von der Oberfläche des Objekts reflektiert, und einige der reflektierten Echos werden von der Sonde empfangen und in elektrische Signale umgewandelt.Aus der Zeitdifferenz bis zum Wiederempfang und der bekannten Schallgeschwindigkeit wird die Änderung des Materialfüllstands ermittelt.Das Mikrowellensignal wird von der Elektronik verarbeitet und schließlich in ein füllstandsbezogenes elektrisches Signal umgewandelt.

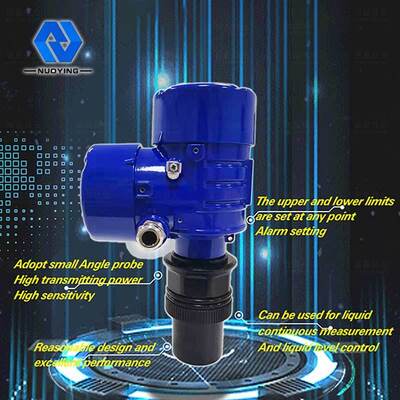

DesignmerkmalvonFlansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung



◎ kleine Winkelsonde wird für Ultraschallwellen angenommen, mit großer Sendeleistung und hoher Empfindlichkeit

◎ obere und untere Grenzwerteinstellung und Alarmeinstellung an jedem Punkt, kann zur kontinuierlichen Flüssigkeitsmessung und Flüssigkeitsstandskontrolle verwendet werden

◎ vernünftiges Design, hervorragende Leistung, einfache Struktur, bequeme Installation usw



technische ParametervonFlansch-Ultraschall-Füllstandsanzeiger mit großer Sendeleistung



Ttypische Anwendung Flüssigkeit (kein Rühren, Schaum, Verflüchtigung etc.)
Produktmodelle NYCSUL-502
Der Sondentyp

Integriert, geteilt

Das Antennenmaterial PP, PVC, 304
Messbereich 0 ~ 20 M (integriert), 0 ~ 40 m (getrennt),
Genauigkeit der Messung <0,25 % (Reichweite < 20 m), <0,5 % (Reichweite > 20 m)
Die Prozesstemperatur 3M, 20M
Genauigkeit der Messung 0,05 % ~ 0,1 % F.S
Die Prozesstemperatur -20~ +70C
Prozessdruck -0,1 ~ 0,1 MPa, (atmosphärischer Druck)
Elektrische Schnittstelle M20×1,5,½"NPT
Schutzklasse IP65, IP67, IP68 (optional)
Prozessverbindung Flansch
Anzeigemodus Flüssigkeitsstand, Abstand (Lufthöhe)
Ausgang einstellen Einstellung der oberen Grenze, Einstellung der unteren Grenze
Signalausgang 4... 20mA/HART/RS485/Modbus...
Schutzgrad IP65, IP67, IP68 (Optional)
Explosionsgeschützte Qualität Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat)



※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
