Produktdetails:
|
| Typische Anwendung: | Flüssigkeit (nicht rührend.) | Produktmodelle: | NYCSUL-503 |
|---|---|---|---|
| Das sondenartige: | Körper, aufgeteilter Körper, explosionssicher, rostfest, rostfest | Das Antennenformmaterial: | PP., PVC, PTFE |
| Genauigkeitsgrad: | <0> | Prozessdruck: | MPa -0,1 ~=0.1 (Atmosphärendruck) |
| Prozessverbindung: | Flansch | Explosionssicherer Grad: | Exia II CT6 GA, Exd II CT6 GBs (sehen Sie Zertifikat) |
| Markieren: | PTFE-Ultraschall-Füllstandsmesser,Ultraschall-Füllstandssensor mit Alarmeinstellung,Ultraschall-Füllstandsgeber mit Flansch |
||

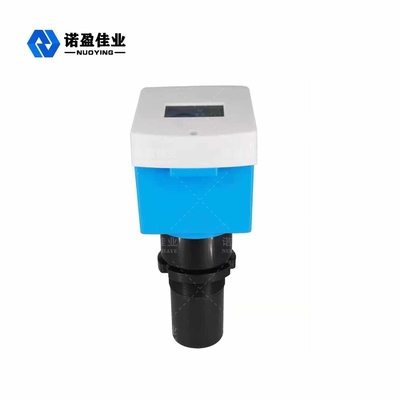

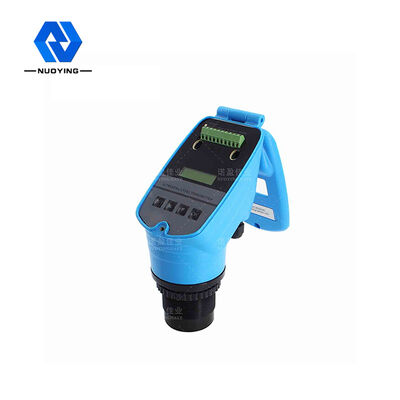

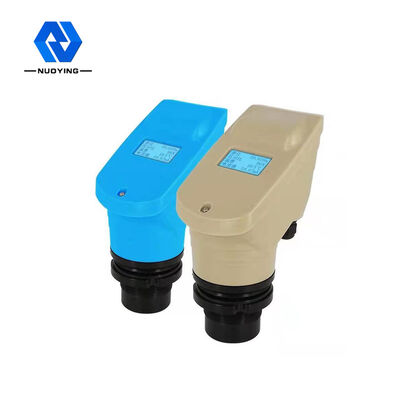

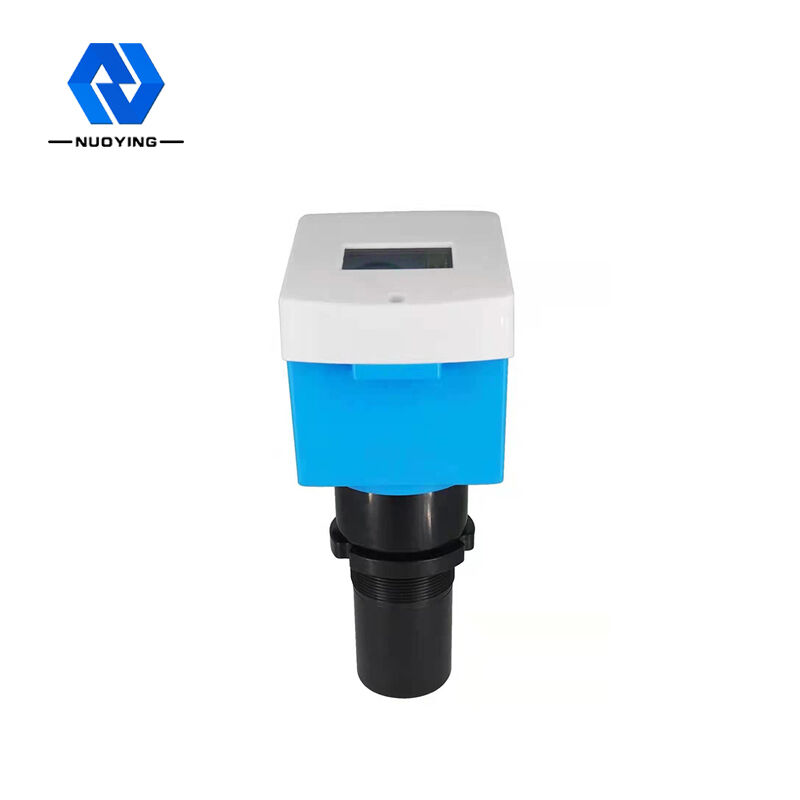

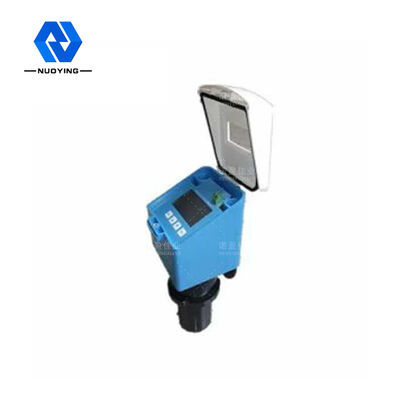

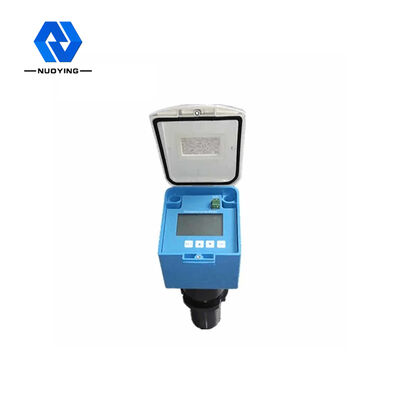

Hochempfindliche NYCSUL-Ultraschall-Füllstandsanzeige Alarmeinstellung an jedem Punkt
Das Arbeitsprinzipder hochempfindlichen NYCSUL-Ultraschall-Füllstandsanzeige-Alarmeinstellung an jedem Punkt
Das Funktionsprinzip des Ultraschall-Füllstandsmessgeräts besteht darin, dass der Ultraschallwandler (Sonde) beim Auftreffen auf die Oberfläche des zu messenden Materials (Material) eine hochfrequente gepulste Schallwelle aussendet, die reflektiert und zurückgefaltet wird.Das reflektierte Echo wird vom Wandler empfangen und in ein elektrisches Signal umgewandelt.Die Laufzeit der Schallwelle Es ist proportional zum Abstand von der Schallwelle zur Oberfläche des Objekts.Die Beziehung zwischen der Schallwellenübertragungsdistanz S, der Schallgeschwindigkeit C und der Schallübertragungszeit T kann durch die Formel ausgedrückt werden: S = C × T/2.
Da der gesendete Ultraschallimpuls eine bestimmte Breite hat, überlagert die reflektierte Welle in einem kleinen Bereich in der Nähe des Wandlers die gesendete Welle, die nicht identifiziert werden kann und deren Entfernungswert nicht gemessen werden kann.Dieser Bereich wird Messtotzone genannt.Die Größe der Blindzone hängt vom Modell des Ultraschall-Füllstandsmessgeräts ab.
Das Sondenteil sendet Ultraschallwellen aus, die Ultraschallwellen werden beim Auftreffen auf ein Medium mit großem Dichteunterschied zur Luft reflektiert und die reflektierten Wellen werden vom Sondenteil empfangen.Der Abstand von der Sonde zur Oberfläche der Flüssigkeit (des Objekts) ist proportional zur Zeit, die von der Ultraschallwelle verstrichen ist: Abstand [m] = Zeit x Schallgeschwindigkeit/2 [m]
Designmerkmalder hochempfindlichen NYCSUL-Ultraschall-Füllstandsanzeige-Alarmeinstellung an jedem Punkt
◎ vernünftiges Design, hervorragende Leistung, einfache Struktur, bequeme Installation usw
◎ kleine Winkelsonde wird für Ultraschallwellen angenommen, mit großer Sendeleistung und hoher Empfindlichkeit
◎ obere und untere Grenzwerteinstellung und Alarmeinstellung an jedem Punkt, kann zur kontinuierlichen Flüssigkeitsmessung und Flüssigkeitsstandskontrolle verwendet werden
technische Parameterder hochempfindlichen NYCSUL-Ultraschall-Füllstandsanzeige-Alarmeinstellung an jedem Punkt
| Ttypische Anwendung | Flüssigkeit (kein Rühren, Schaum, Verflüchtigung etc.) |
| Produktmodelle | Nycsul-501, NYCSUL-502, NYCSUL-503 |
| Der Sondentyp | Körper, geteilter Körper, explosionsgeschützt, korrosionsbeständig, korrosionsbeständig und explosionsgeschützt |
| Das Antennenmaterial | PP, PVC, PTFE, 304 |
| Messbereich | 0 ~ 20 M (integriert), 0 ~ 40 m (getrennt), |
| Genauigkeit der Messung | <0,25 % (Reichweite <20 m), <0,5 % (Reichweite >20 m) |
| Die Prozesstemperatur | 3M, 20M (tiefer Brunnen kann mehrere hundert Meter messen, was auch angepasst werden kann) |
| Genauigkeit der Messung | 0,05 % ~ 0,1 % F.S |
| Die Prozesstemperatur | -20~+70C |
| Prozessdruck | -0,1 ~=0,1 MPa, (atmosphärischer Druck) |
| Elektrische Schnittstelle | M20×1,5,½"NPT |
| Schutzklasse | IP65, IP67, IP68 (optional) |
| Prozessverbindung | Prozessverbindung |
| Anzeigemodus | Füllstand, Abstand (Lufthöhe) |
| Stellen Sie den Ausgang ein | Einstellung der oberen Grenze, Einstellung der unteren Grenze |
| Signalausgang | 4... 20mA/HART/RS485/Modbus... |
| Schutzgrad | IP65, IP67, IP68 (Optional) |
| Explosionsgeschützte Klasse | Exia II CT6 Ga, Exd II CT6 Gb (Details siehe Zertifikat) |
※Hinweis: Das Produkt kann an die spezifischen Anforderungen der Benutzer angepasst werden.
