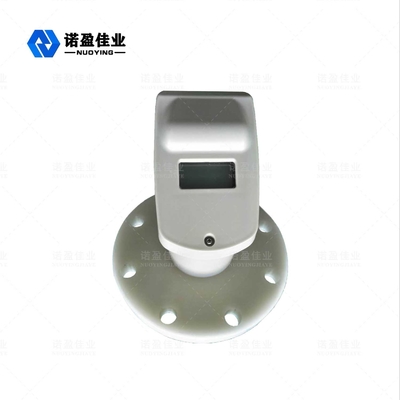

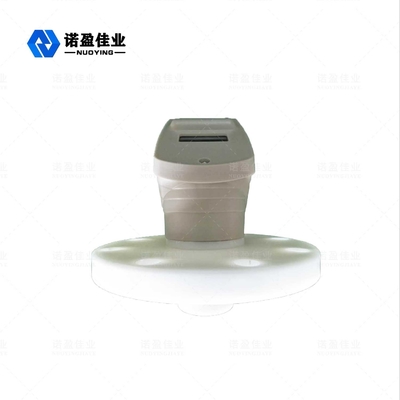

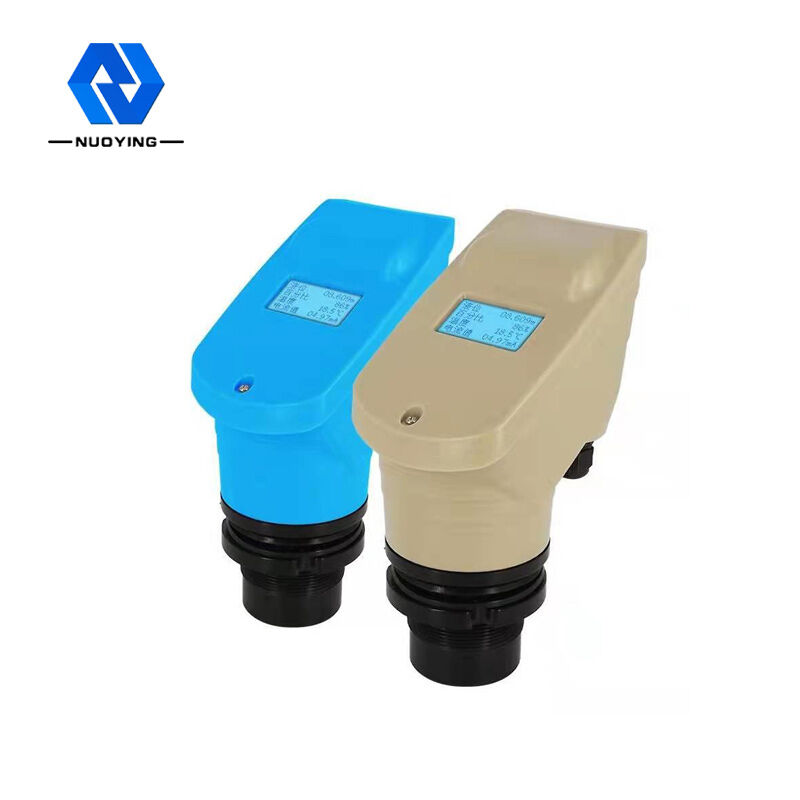

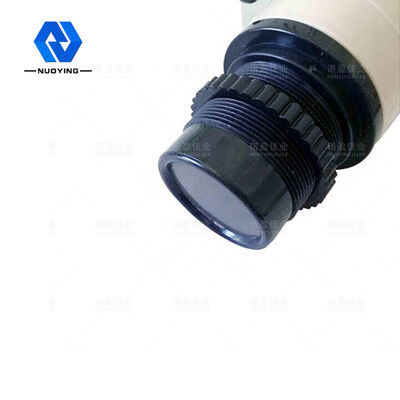

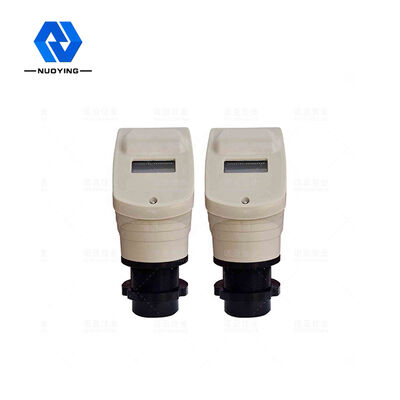

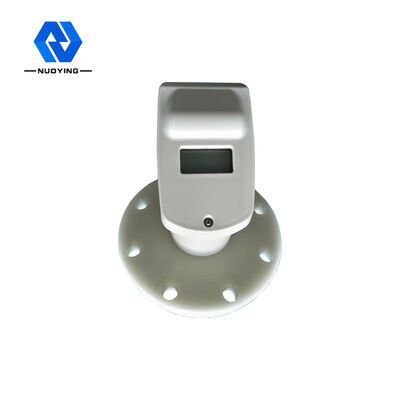

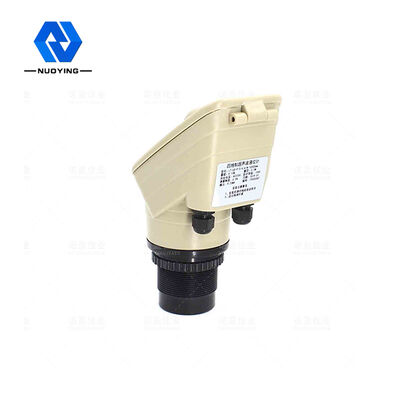

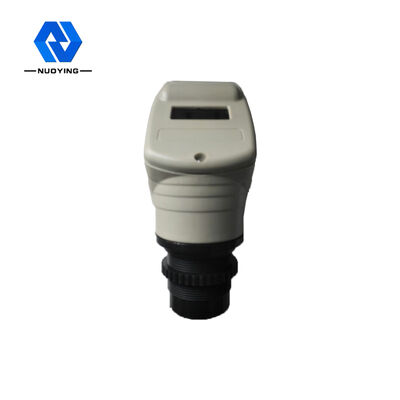

NYCSUL-501 40KHz 100KHz Ultraschall-Füllstandssensor für Wassertank IP67

NYCSUL-501 40KHz 100KHz Ultraschall-Füllstandssensor für Wassertank IP67

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYCSUL-501
MOQ: 1pcs
Preis: $150~$350/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 PC/pro Monat
Einzelheiten
Herkunftsort:
CHINA
Zertifizierung:
CE,ATEX,SIL
Explosion-proofgrade:
ExiaCT6Ⅱ GA
Schutzklasse:
IP65, IP67
Schalenmaterial:
Polypropylen/Aluminium
Anzeige:
LCD
Einstellung des Ertrages:
Obere Grenzeinstellung, Einstellung der untereren Grenze
Anzeigemodus:
Füllstand, Abstand (leere Höhe)
Signalausgabe:
4… 20mA/HART/RS485…
Prozessverbindung:
Faden, Flansch, Klammermontage (optional)
Verpackung Informationen:
Karton, 30cm x 25cm x 20cm
Versorgungsmaterial-Fähigkeit:
1000 PC/pro Monat
Hervorheben:

Ultraschall-Füllstandssensor 40 KHz

,

100 KHz Ultraschall-Füllstandsgeber

,

Ultraschall-Füllstandssensor für Wassertanks

Produktbeschreibung

NYCSUL-501 40KHz 100KHz Ultraschall-Füllstandssensor für Wassertank IP67





Ultraschall-Füllstandstransmitter



Der Ultraschall-Füllstandsmesser ist ein mikroprozessorgesteuerter digitaler Füllstandsmesser.Bei der Messung des Ultraschallimpulses durch den Sensor (Wandler) werden Schallwellen nach der Flüssigkeitsoberflächenreflexion durch denselben Sensor empfangen, durch einen piezoelektrischen Kristall in elektrische Signale umgewandelt und durch Schallwellen zwischen dem Senden und dem Empfangen der Zeit, um den Sensor zu berechnen gemessener Abstand auf der Oberfläche der Flüssigkeit.Aufgrund der berührungslosen Messung ist das gemessene Medium nahezu unbegrenzt und kann in einer Vielzahl von Flüssigkeits- und Feststoffhöhenmessungen eingesetzt werden.



Ultraschall-FüllstandstransmitterTechnische Parameter



Typische Anwendung Füllstandsmessung
Frequenzbereich 40 KHz,100 KHz
Sondentyp Integriert
Sondenmaterial PP/PVC/PTFE/304 (optional)
Messbereich 020m
Messgenauigkeit 0,25 % (Bereich20m)
Messwinkel 10°
Stromversorgung 24VDC,220 VAC
Prozesstemperatur (-20-70℃)
Prozessdruck Normaldruck
Prozessverbindung Gewinde, Flansch, Winkelmontage (optional)
Signalausgang 4...20mA/HART/RS485...
Anzeigemodus Füllstand, Abstand (Leerhöhe)
Ausgang einstellen Einstellung der oberen Grenze, Einstellung der unteren Grenze
Anzeige LC D
Schalenmaterial Polypropylen/Aluminium
Schutzklasse IP65,IP67
Explosionsgeschützt ExiaCT6Ga



Ultraschall-FüllstandstransmitterMessprinzip



Der Ultraschall-Füllstandsmesser wird oben auf dem Behälter installiert.Unter der Steuerung der elektronischen Einheit sendet die Sonde einen Strahl von Ultraschallimpulsen an das zu messende Objekt, die Schallwelle wird von der Oberfläche des Objekts reflektiert und ein Teil des reflektierten Echos wird von der Sonde empfangen und in ein umgewandelt elektrisches Signal, das entsprechend der Ultraschallwelle weitergesendet wird.Aus der Zeitdifferenz zum Wiederempfang und der bekannten Schallgeschwindigkeit wird die Änderung des Materialpegels bestimmt.Das Mikrowellensignal wird von der Elektronik verarbeitet und schließlich in ein füllstandsbezogenes elektrisches Signal umgewandelt.
