Produktdetails:
|
| Sendefrequenz: | 76 GHz ~ 81 GHz, FM-Abtastfrequenzbreite 5 GHz | Antennenform: | Linsenantenne, rostfeste Linsenantenne |
|---|---|---|---|
| Antennenmaterial: | PTFE, 304+PTFE | Messbereich: | 0.08~150m |
| Meßgenauigkeit: | 0.05%~0.1%F.S | Stromversorgung: | 24VDC、 220VAC |
| Signalausgabe: | 4… 20mA/HART/RS485/Modbus | Prozessdruck: | -0.1~2.0MPa |
| Markieren: | 80G Radar-Füllstandsmesser,PTFE-Antennen-Radar-Füllstandsmesser,150 m Radar-Füllstandssender |
||

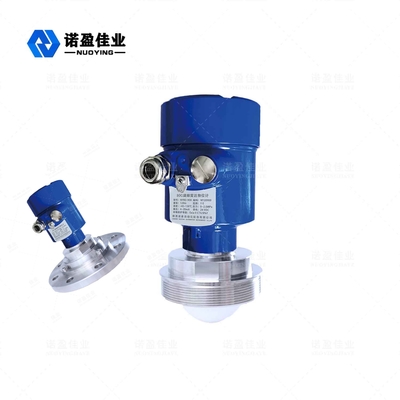

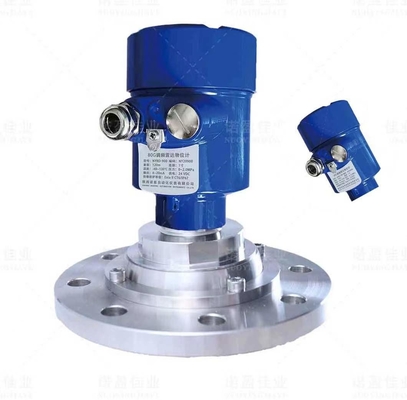

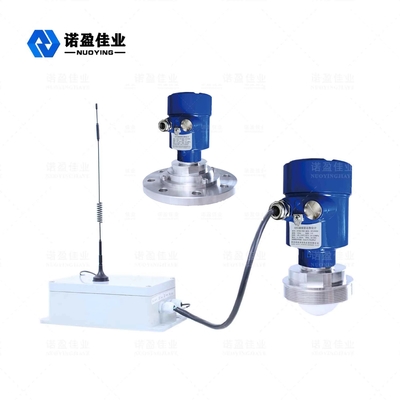

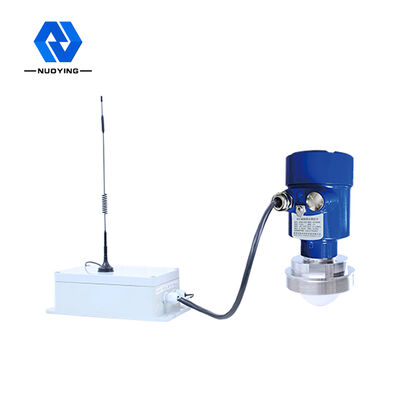

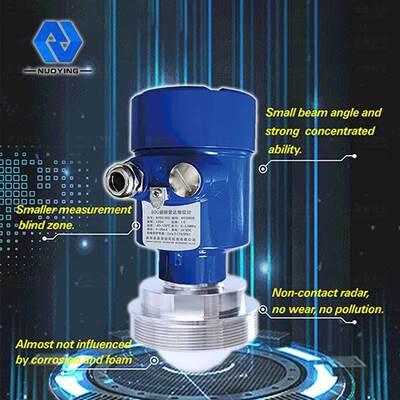

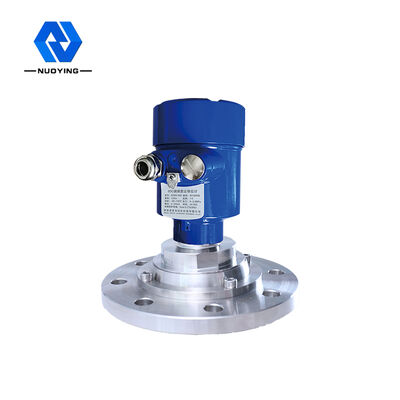

NYRD900 PTFE-Antenne 80G Radar-Füllstandsmesser Messbereich 0,08 - 150 m
Funktionsprinzip des 80G-Radar-Füllstandsmessers
Die NYRD900-FrequenzDas Modulationswellen-FMCW-Radarprodukt (auch als Millimeterwellenradar bekannt) hat wichtige Anwendungen in der Fernzielerkennung, Fernbildgebung, multispektralen Bildgebung usw. In der Umgebung von starkem Rauch und Staub, da es ein Millimeterwellenband mit einer höheren Frequenz als verwendet das Ku-Band-Radar.Es kann t erkennenargets kleiner als das Mikrowellenradar und erreichen eine genauere Positionierung mit höherer Auflösung und stärkerer Vertraulichkeit.
Technische Parameter des Radar-Füllstandsmessers 80G
|

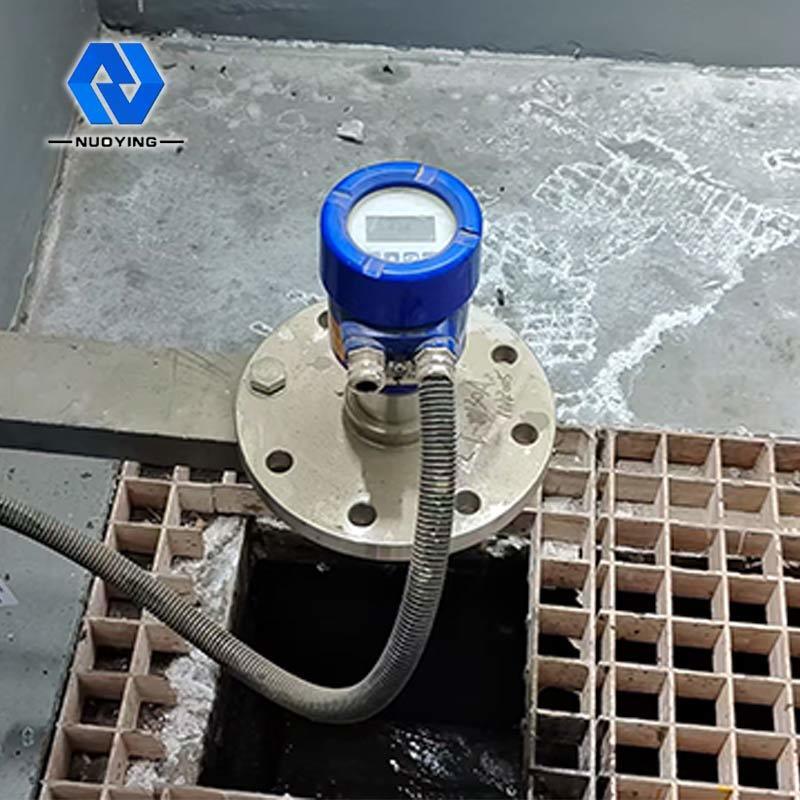

Typische Anwendungen |
Der Emissionswinkel der elektromagnetischen Welle beträgt weniger als 3 °, was für Messungen auf engstem Raum oder in Rohren mit geführten Wellen geeignet ist |
| Anwendbar für supergroße Speichertanks (150 m) und kleine Speichertanks (kleiner blinder Bereich) | |
| Hohe Präzision, hohes Hygieneniveau und andere Gelegenheiten | |
| Orte mit komplexen Prozessbedingungen (Mischen, Heizstab, Leiter, Schwimmdach, starker Staub, starker Dampf usw.) | |
| Produktmodell | NYRD900 |
| Übertragungsfrequenz | 76 GHz ~ 81 GHz, FM-Abtastfrequenzbreite 5 GHz |

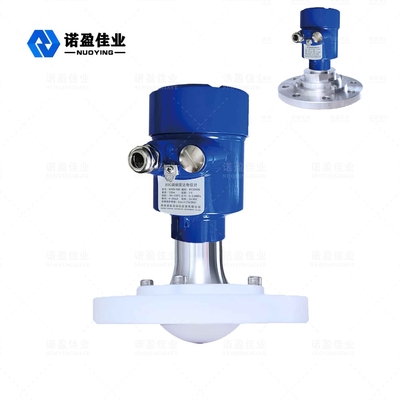

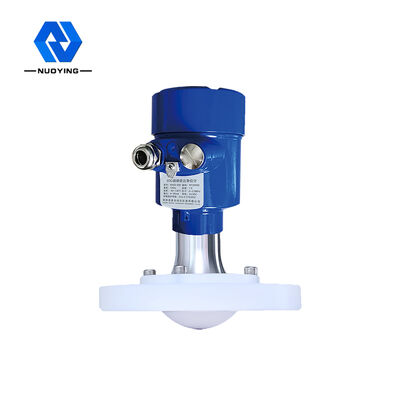

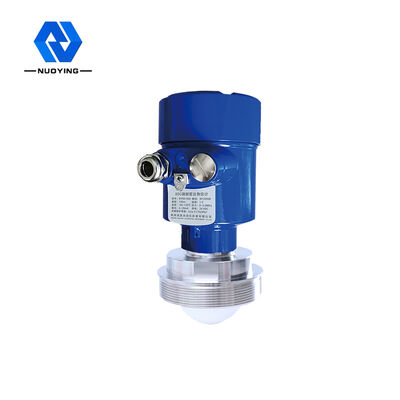

| Antennenform | Linsenantenne, Anti-Korrosions-Linsenantenne |
| Antennenmaterial | PTFE, 304+PTFE |
| Messbereich | 0,08 ~ 150 m |
| Meßgenauigkeit | 0,05 % ~ 0,1 % FS |
| Energieversorgung | 24 VDC, 220 VAC |
| Signalausgang | 4... 20mA/HART/RS485/Modbus |
| Prozesstemperatur | - 40~+130 ℃, - 40~+260 ℃ (≧260 ℃ kann angepasst werden) |
| Prozessdruck | -0,1 ~ 2,0 MPa |
| Prozessverbindung | Gewinde, Halterung, Flansch, Sanitärschelle (optional) |
| Schutzgrad | IP65, IP67, IP68 (optional) |
| Explosionsgeschützter Grad | Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat) |
Hinweis: Das Design kann an die spezifischen Anforderungen der Benutzer angepasst werden!
