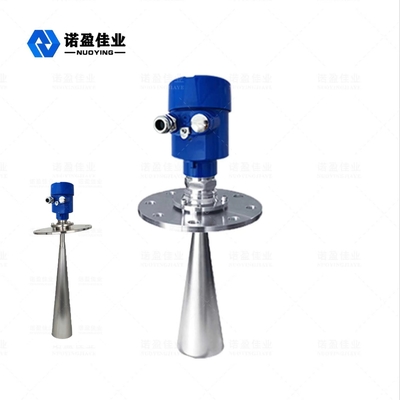

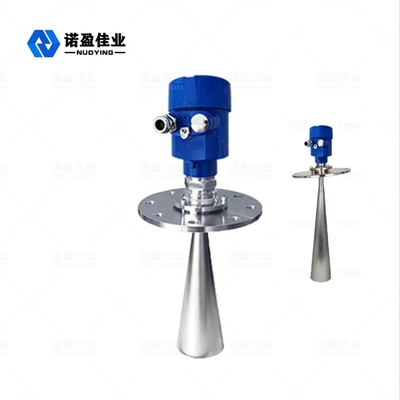

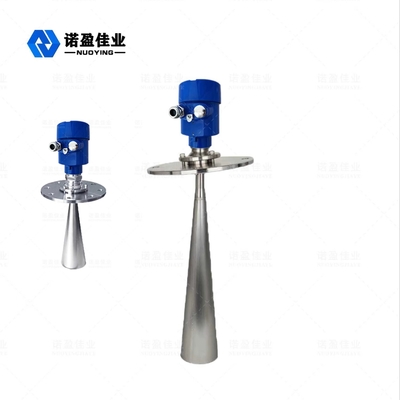

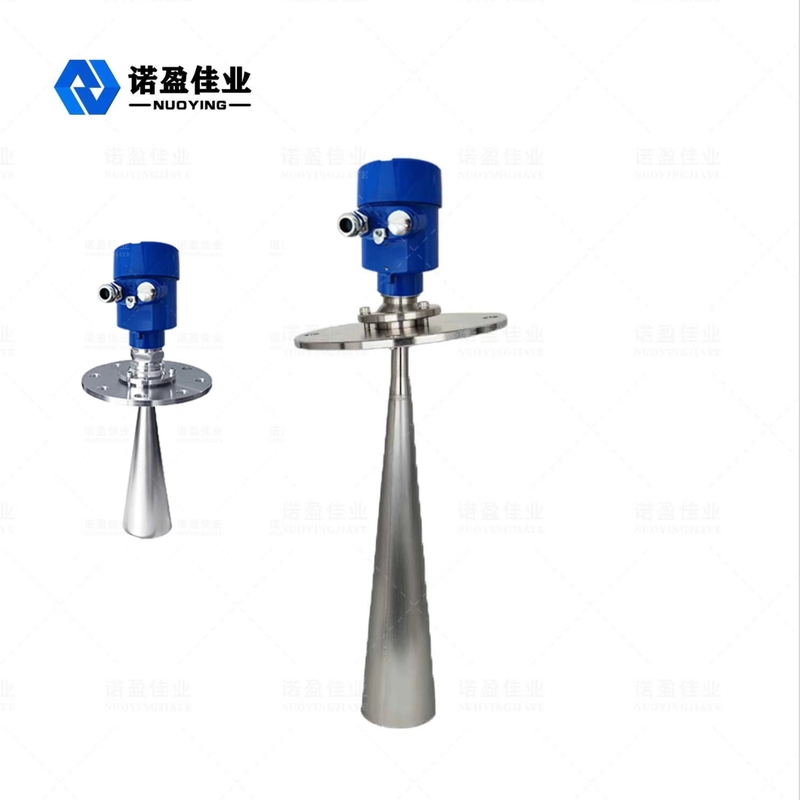

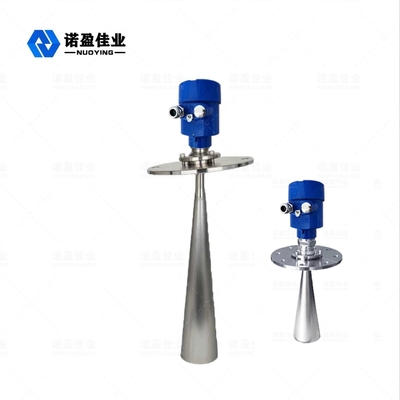

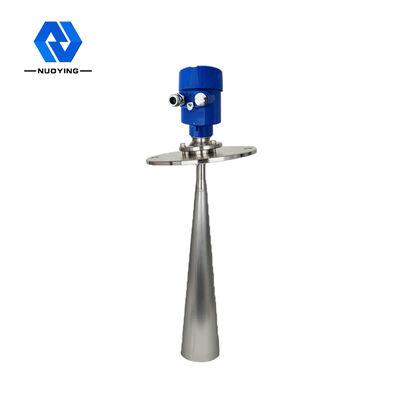

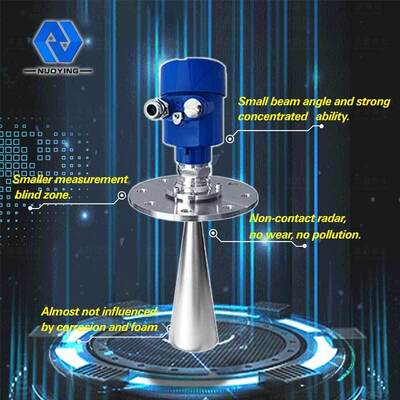

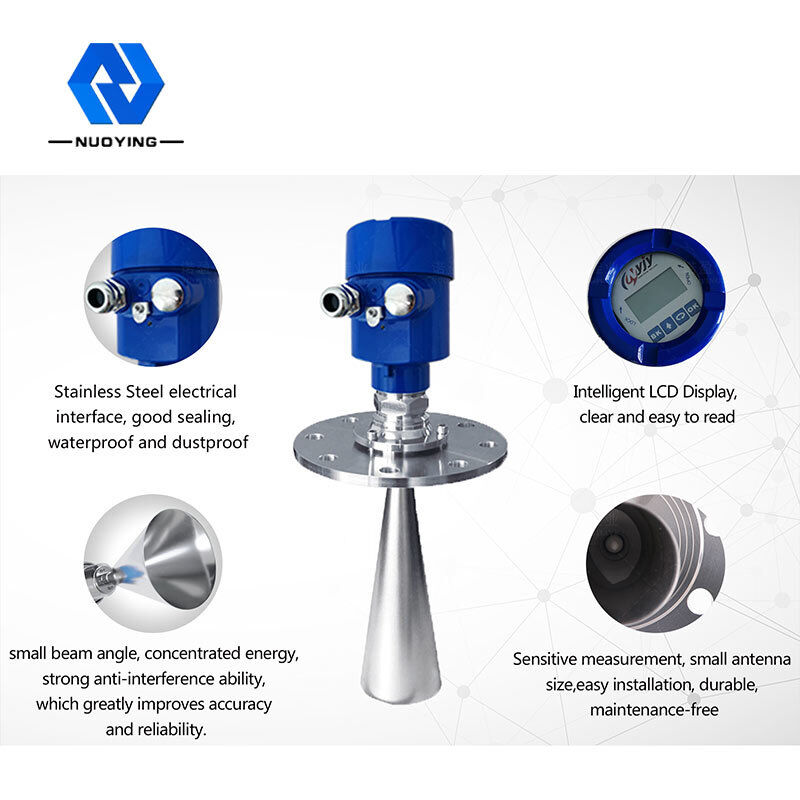

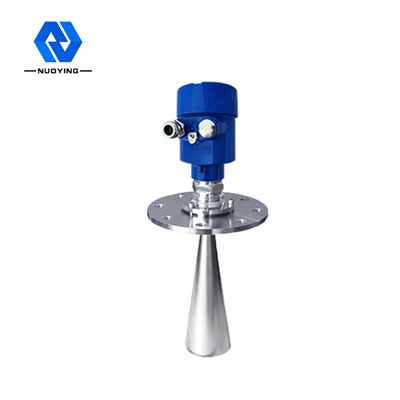

26G Radar-Füllstandsmesser NYRD809 Small Blind Zone High Frequency

26G Radar-Füllstandsmesser NYRD809 Small Blind Zone High Frequency

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD809
MOQ: 1 Stück
Preis: $679.347/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Produktmodell:
NYRD809
Antennen-Art:
hornförmig
Antennenmaterial:
304
Typische Anwendung:
Verschiedene Feststoffe
Messbereich:
0-30m
Meßgenauigkeit:
0,05 % ~ 0,1 % F.S
Prozesstemperatur:
-40~+1200 ℃
Prozessdruck:
-0.1~2.0MPa
Verpackung Informationen:
Karton, 60 cm * 30 cm * 30 cm, 90 cm * 30 cm * 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

26G Radar-Füllstandsmesser NYRD809 Small Blind Zone High Frequency





Funktionsprinzip des 26G-Radar-Füllstandsmessers



Die Radar-Pegelantenne sendet schmale Mikrowellenimpulse aus, die durch die Antenne nach unten gesendet werden.Trifft die Pulswelle auf die Oberfläche des Messmediums, wird sie zurückreflektiert und wieder vom Antennensystem empfangen.Das Signal wird an den elektronischen Schaltungsteil übertragen und automatisch in ein Pegelsignal umgewandelt (da die Impulsausbreitungsgeschwindigkeit extrem schnell ist, dauert es fast augenblicklich, bis die elektromagnetische Welle das Ziel erreicht und nach der Reflexion zum Empfänger zurückkehrt).

Messbezugsebene: Gewindegrundfläche oder Dichtfläche des Flansches.

Hinweis: Bei Verwendung des Radarfüllstandstimers muss sichergestellt werden, dass der höchste Füllstand nicht in den Blindbereich (in D in der Abbildung dargestellter Bereich) gelangen kann.



26G Radar-Füllstandsmesser Technische Parameter





Typische Anwendungen

Diverse Feststoffe (Getreide, Kiesel, Eisenerz, Kohle etc.)
Produktmodell NYRD809



Antennentyp

Stabtyp, Wassertropfentyp, Flachplattentyp, Horntyp, Typ mit polierter Oberfläche, Linsentyp
Antennenmaterial PTFE, 304, 316, PP, PFA
Messbereich 10m, 20m, 30m, 35m, 40m, 80m
Meßgenauigkeit 0,05 % ~ 0,1 % F.S
Energieversorgung 24 VDC (zweiadrig, vieradrig), 220 VAC
Signalausgang 4... 20mA/HART/RS485/Modbus
Prozesstemperatur -40~+1200 ℃
Prozessdruck - 0,1 ~ 2,0 MPa
Prozessverbindung Gewinde, Halterung, Flansch, Sanitärschelle (optional)
Elektrische Schnittstelle M20×1,5, 1/2"NPT
Schutzgrad IP65, IP67, IP68 (optional)
Explosionsgeschützter Grad Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)





Anmerkung: Kundenspezifische Produkte können gemäß den spezifischen Anforderungen der Benutzer entworfen werden!
