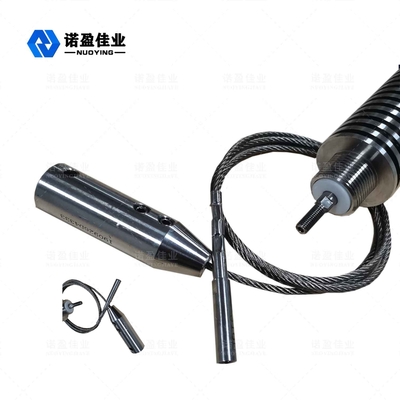

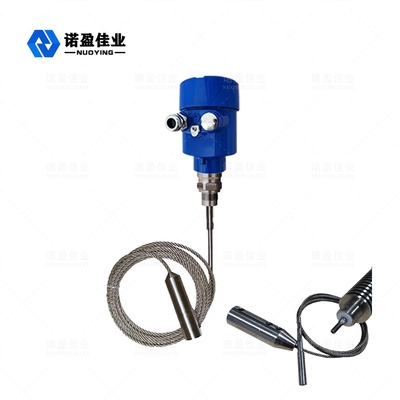

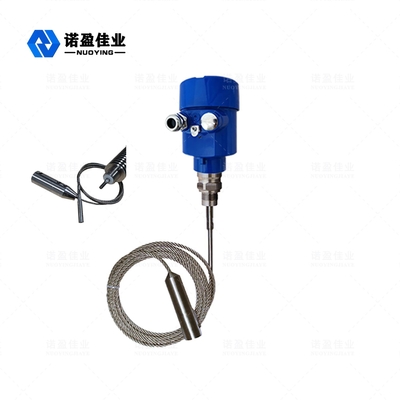

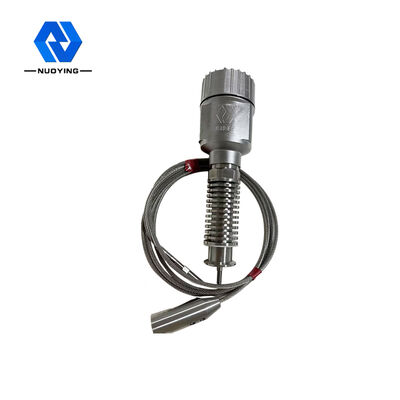

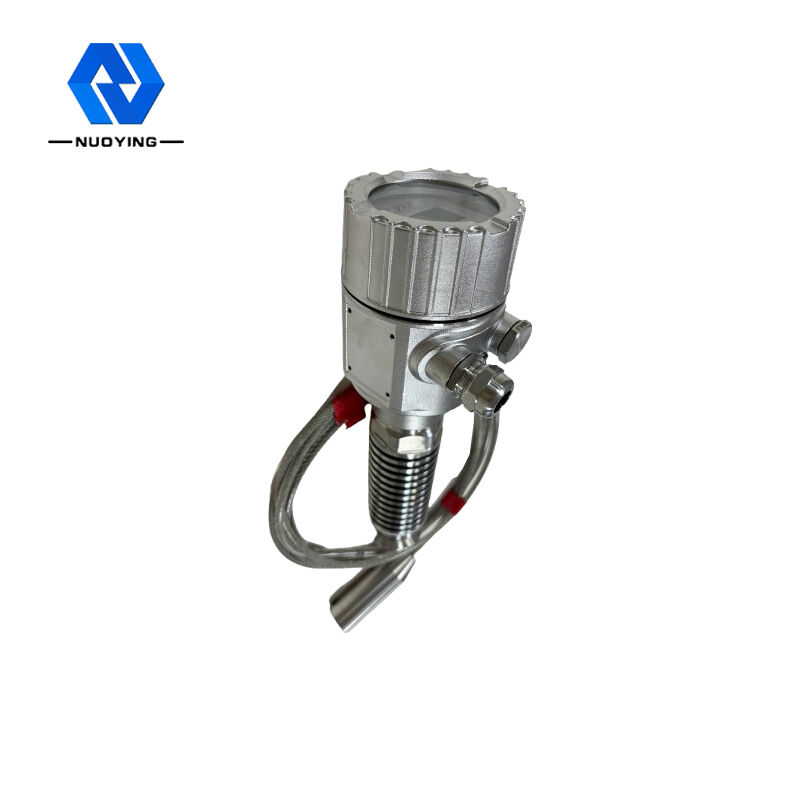

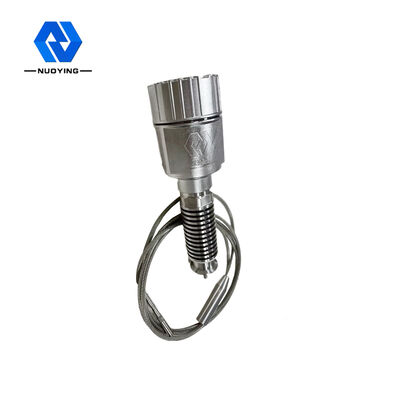

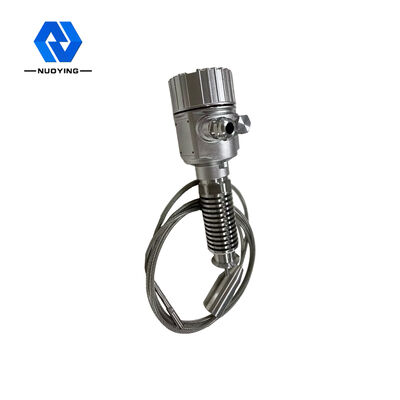

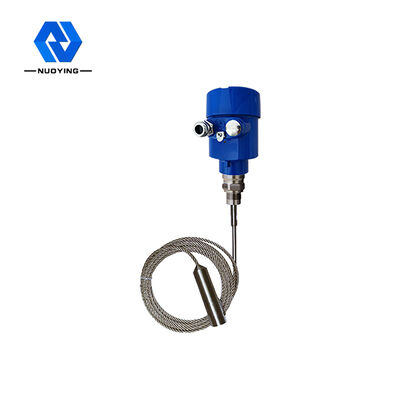

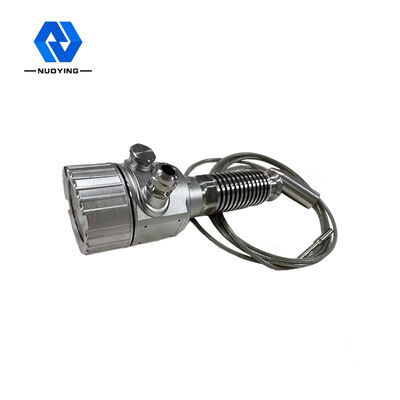

NYRD701 1,8-G-Kabelantennen-Radar-Füllstandsmesser mit geführter Welle

NYRD701 1,8-G-Kabelantennen-Radar-Füllstandsmesser mit geführter Welle

Markenbezeichnung: NUOYINGJIAYE
Modellnummer: NYRD701
MOQ: 1 Stück
Preis: $505.653/pcs
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück/pro Monat
Einzelheiten
Herkunftsort:
Xi’an Shaanxi, China
Zertifizierung:
CE
Typische Anwendung:
etwas ätzende Flüssigkeit
Produktmodelle:
NYRD701
Antennen-Art:
Kabelart
Antennenmaterial:
PTFE, 304, 316
Messbereich:
0~30m
Meßgenauigkeit:
0,05 % ~ 0,1 % F.S
Signalausgabe:
4… 20mA/HART/RS485/Modbus
Elektrische Schnittstelle:
M20 × 1,5, ½ "NPT
Verpackung Informationen:
Karton, 40cm*30cm*30cm
Versorgungsmaterial-Fähigkeit:
1000 Stück/pro Monat
Produktbeschreibung

NYRD701 1,8-G-Kabelantennen-Radar-Füllstandsmesser mit geführter Welle





NYRD701 1,8GFunktionsprinzip des geführten Wellenradar-Füllstandsmessers



Der vom geführten Wellenradar gesendete hochfrequente Mikrowellenimpuls breitet sich entlang der Detektionskomponente (Stahlseil oder Stahlstange) aus.Beim Auftreffen auf das Messmedium kommt es durch eine sprunghafte Änderung der Dielektrizitätskonstante zu einer Reflexion und ein Teil der Pulsenergie wird zurückreflektiert.Der zeitliche Abstand zwischen dem gesendeten Impuls und dem reflektierten Impuls ist proportional zur Entfernung des gemessenen Mediums.


NYRD701 1,8GTechnische Parameter des Guided-Wave-Radar-Füllstandsmessers




Typische Anwendung

Leicht ätzende Flüssigkeit
Produktmodelle NYRD701
Antennentyp Kabelart
Antennenmaterial PTFE, 304, 316
Echo-Sampling 55 mal/s
Messbereich 0~30m
Meßgenauigkeit 0,05 % ~ 0,1 %F.S
Energieversorgung 24 VDC (zweiadrig, vieradrig), 220 VAC
Signalausgang 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~+130 ℃
Prozessdruck - 0,1 ~ 2,0 MPa
Prozessverbindung Gewinde, Halterung, Flansch, Schelle (optional)
Elektrische Schnittstelle M20 × 1,5, ½ "NPT
Schutzgrad IP65, IP67, IP68 (optional)
Explosionsgeschützter Grad Exia Ⅱ CT6 Ga, Exd Ⅱ CT6 Gb (Details siehe Zertifikat)



Hinweis: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst und gestaltet werden!



NYRD701 1,8GKonstruktionsmerkmale des geführten Radar-Füllstandsmessers



◎ Das geführte Wellenradar-Materialfüllstandsmessgerät verwendet fortschrittliche Mikrowellenverarbeitungstechnologie und die einzigartige Echo Discovery-Echoverarbeitungstechnologie.Bei der Kontaktmessung ist die Messgenauigkeit hoch und die Messung genauer.Gleichzeitig widersteht das geführte Wellenradar der Haftung und wird nicht durch die äußere Umgebung wie Mediumstemperatur und Haftung beeinflusst.

◎ Verschiedene Prozessanschlussmodi und Detektionskomponententypen machen die Füllstandsmessgeräte mit geführtem Radar der Serie 70X für verschiedene komplexe Arbeitsbedingungen und Anwendungen geeignet.Wie Medien mit hoher Temperatur, hohem Druck und niedriger Dielektrizitätskonstante.

◎ Es nimmt den Impulsarbeitsmodus mit extrem niedriger Emissionsleistung an und kann in verschiedenen metallischen und nichtmetallischen Behältern installiert werden, ohne den menschlichen Körper und die Umwelt zu schädigen.
