80 GHz Hochfrequenz Einfache Installation 80m 120m Smart Radar Level Transmitter mit kleinen integrierten Linsen-Antennen

80 GHz Hochfrequenz Einfache Installation 80m 120m Smart Radar Level Transmitter mit kleinen integrierten Linsen-Antennen

Markenbezeichnung: NUOYING
Modellnummer: NYRD900
MOQ: 1 Stück
Preis: $240~$350/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
00,08 bis 150 m
Genauigkeit:
0.05%-0.1% F.S.
Stromversorgung:
24VDC, 220VAC
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40 ~ + 130 °C, -40 ~ + 260 °C
Schutzklasse:
IP67, IP68 (optional)
Antennenmaterial:
PTFE, 304+PTFE
Explosionssichere Klasse:
Exia II CT6 Ga, Exd II CT6 Gb
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



80 GHz Hochfrequenz Einfache Installation 80m 120m Smart Radar Level Transmitter mit kleinen integrierten Linsen-Antennen



80 GHzHochfrequenzFunktionsprinzip des Sendergeräts auf Radarebene



NYRD900 FMCW-Radarprodukte (auch als Millimeterwellen-Radar bezeichnet) haben aufgrund der höheren Frequenz der Millimeterwellen als Ku-Band-Radar wichtige Anwendungen bei der Langstreckenzieldetektion,starke Rauch- und Staubumgebung, Fernbildgebung, Multiespektralbildgebung usw. und können Ziele kleiner als Mikrowellenradar erkennen und eine genauere Positionierung mit höherer Auflösung und stärkerer Vertraulichkeit erreichen.



◎Kohärenz: Kohärenz wird durch kohärente stromgetriebene Dipol-Oszillationen oder durch nichtlineare Differenzfrequenz-Effekte kohärenter Laserpulse erzeugt.



◎Starke Durchdringbarkeit: Es hat eine starke Durchdringungskraft für nichtpolare Stoffe.Sie können zur Ermittlung der inneren Struktur von Materialien verwendet werdenZum Beispiel Keramik, Karton, Kunststoffprodukte, Schaum usw. , sind für elektromagnetische Strahlung in diesem Band durchsichtig und können auch für die Sicherheitserkennung in Flughäfen und Bahnhöfen verwendet werden, z. B. zur Erkennung von Maschinen, Sprengstoffen und Drogen,mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,.



◎Niedrige Energie: Die Energie von Millimeterwellen-Photonen beträgt nur wenige Millielektronenvolt, und es gibt kein Phänomen der Röntgen-Ionisierung und Zerstörung der zu ermittelnden Substanz.Es ist also nicht einfach, die zu erkennende Substanz zu zerstören..



80 GHzHochfrequenzRadar-Level-SenderTypische Anwendungen



1. geeignet für die Messung von engen Räumen oder geführten Wellenröhren

2. Anwendbar auf supergroße Tanks (150 m) und kleine Tanks

3. Hochgenaue, hygienische Messung

4- Gelegenheiten mit komplexen Prozessbedingungen (Misch-, Heizungsstange, Leiter, schwimmendes Dach, starker Staub, starker Dampf usw.)



80 GHzHochfrequenzRadar-Level-SenderTechnische Parameter



Typische Anwendung

1.der elektromagnetische Wellenemissionswinkel kleiner als 3°, geeignet für die Messung in engen Räumen oder Wellenleitungen;

2- geeignet für große Tanks (150 m) und kleine Tanks (kleine Blindfläche);

3.Hohe Präzision und hohe Hygiene;

4.Fälle mit komplexen Prozessbedingungen (Mischverfahren, Heizstäbe, Leiter, schwimmendes Dach, starker Staub, starker Dampf usw.)

Übertragungsfrequenz 76 Hz-81 Hz, Frequenzbreite für FM-Scans 5 GHz
Antennenform Linsenantennen, antiseptische Linsenantennen
Antennenmaterial PTFE, 304+PTFE
Messbereich 00,08 bis 150 m
Messgenauigkeit 0.05%-0.1%F.S.
Stromversorgung 24VDC, 220VAC
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Prozesstemperatur -40~+130°C,-40~+260°C ((≥260°C kann angepasst werden)
Prozessdruck -0,1 bis 2,0 MPa
Prozessverbindung Gewinde, Halterung, Flansche, Sanitärklemme (fakultativ)
Schutzniveau IP65,IP67,IP68 (optional)
Explosionssicherheit Exia II CT6 Ga, Exd II CT6 Gb



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

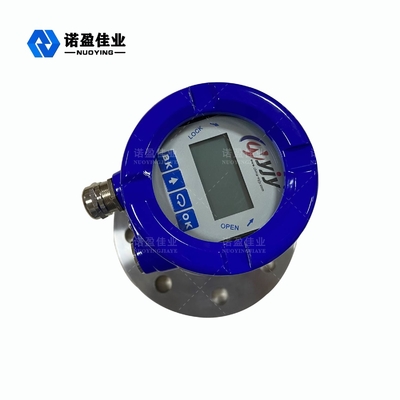

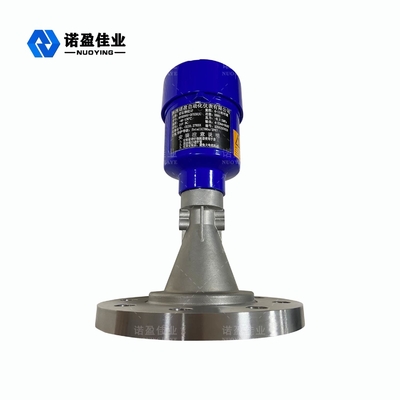

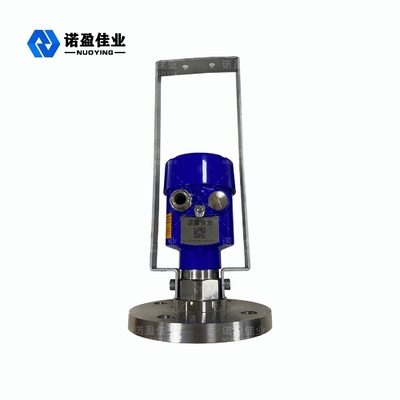

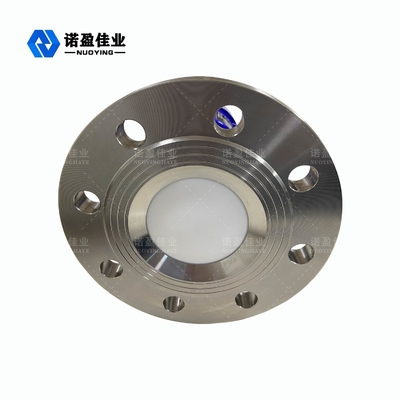

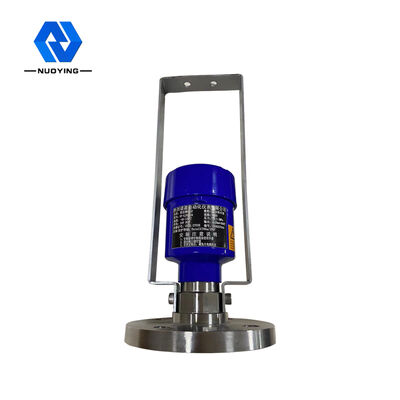

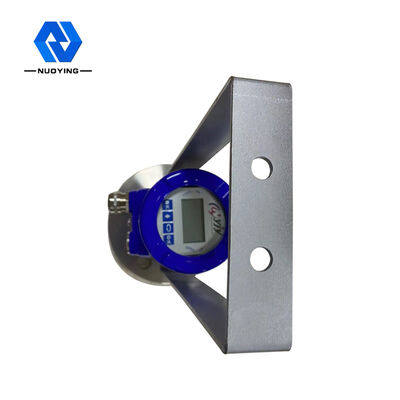

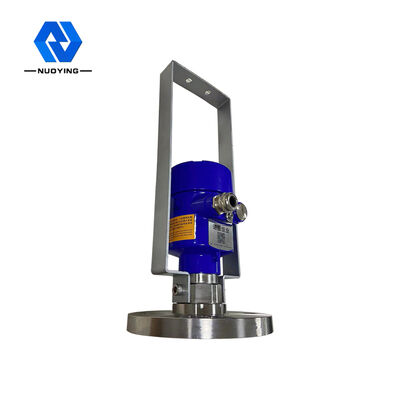

80 GHzHochfrequenzDetailbild des Radarübertragers

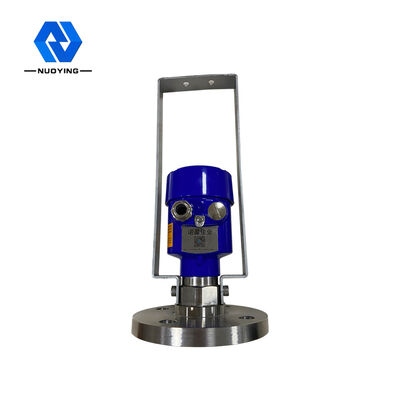

80 GHz Hochfrequenz Einfache Installation 80m 120m Smart Radar Level Transmitter mit kleinen integrierten Linsen-Antennen 0

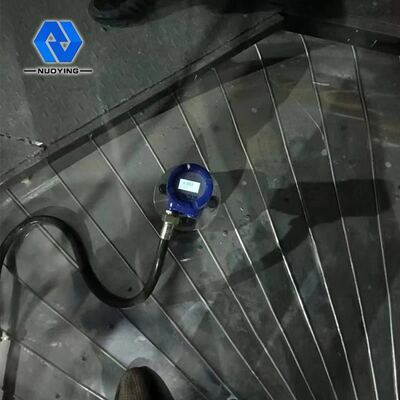

80 GHz Hochfrequenz Einfache Installation 80m 120m Smart Radar Level Transmitter mit kleinen integrierten Linsen-Antennen 1
