Markenbezeichnung: | NUOYING |
Modellnummer: | NYRD809 |
MOQ: | 1 Stück |
Preis: | $150~$280/pc |
Zahlungsbedingungen: | T/T |
Versorgungsfähigkeit: | 1000 Stück pro Monat |
26G RS485 Smart Digital Long Distance Radar Level Meter 35m Level Transmitter für Festpulver mit CE und niedrigem Preis
NYRD809 26 GHz Radar-Level-SenderBeschreibung des Produkts
Der NYRD809 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 35 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.
NYRD80926GHz-RadarübertragerArbeitsprinzip
Die Antenne auf Radarebene sendet schmale Mikrowellenpulse aus, die durch die Antenne nach unten übertragen werden.Es wird wieder reflektiert und vom Antennensystem wieder empfangen, und das Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Niveausignal umgewandelt (weil die Pulsschwingungsgeschwindigkeit extrem schnell ist,Die elektromagnetische Welle erreicht das Ziel und wird zum Empfänger reflektiert.Die Zeit, die es braucht, um hin und her zu gehen, ist fast augenblicklich).

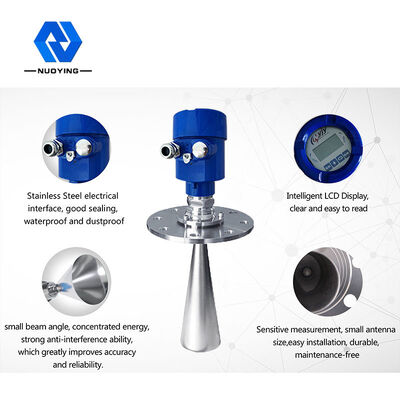

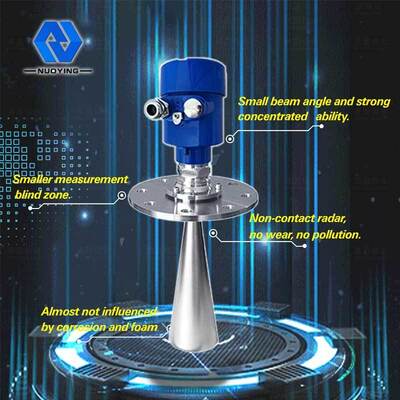

NYRD809 26GHz Radar-Level-Sender Konstruktionsmerkmale
1Die Antennen sind klein, einfach zu installieren, kontaktlos, keine Verschleißung.
2- kaum von Korrosion und Schaum beeinflusst; nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst.
3.Schwere Staubumgebung hat nur geringe Auswirkungen auf den Betrieb des Hochfrequenzpegelmessers.
4.Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen.
5.Kleiner Strahlwinkel und konzentrierte Energie.
6Die Messblindfläche ist kleiner und bei der Messung kleiner Behälter können gute Ergebnisse erzielt werden.
7.Hoch Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
8.Hochfrequenz, die beste Wahl für die Messung fester und niedrig dielektrischer Konstanten.

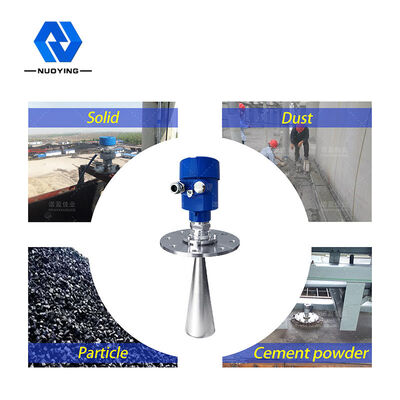

NYRD809 26 GHz Radar-Level-Sender Anwendungsbereiche
1.Kraftwerke: Speicher, Dampflöffel usw.
2.Ölfeld: Dreiphasen-Separatoren, Absetzbehälter, Abwasserbehälter, Bohrschlammbehälter usw.
3Chemie: Rohstoffsilos, Ammoniakbehälter, Asphaltlager usw.
4.Metallurgie: Rohstoffsilos, Hilfsmaterialsilos usw.
5Lebensmittel: Lagerbehälter für Rohzucker usw.
6.Pharmazeutika: Chinesische pharmazeutische Speichertanks, Separatoren, Fermentationstanks usw.
7.Papier: Rohstoffsilos, Lagerturm, Trocknungstrommel, chemische Stofflager usw.
8Andere: Steinbruch, Kohlenbergbau, Umweltschutz und andere Industriezweige.
NYRD809 26 GHz Radar-Level-SenderTechnische Parameter
Typische Anwendung | Feststoffe, Partikel und starker Staub |
Antennenmaterial | PTFE, 316L (optional) |
Messbereich | 35 m |
Messgenauigkeit | ±3 mm |
Stromversorgung | 24VDC (2 Drähte, 4 Drähte) |
Durchschnittliche Temperatur | -40 ~ + 250 °C |
Prozessverbindung | Gewinde, Flansche (optional) |
Prozessdruck | -0,1 bis 4,0 MPa |
Schutzniveau | IP67 |
Explosionssicherheit | Exia II CT6 |
Ausgang des Signals | 4...20mA/HART/RS485/Modbus... |
Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

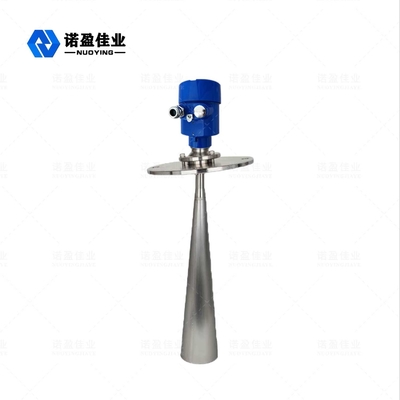

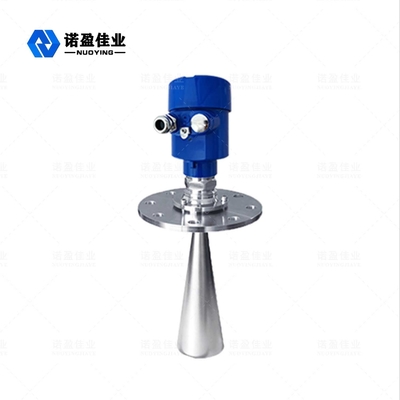

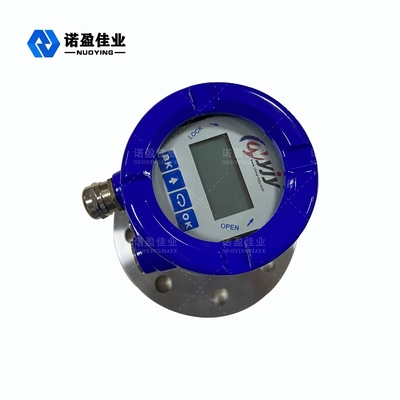

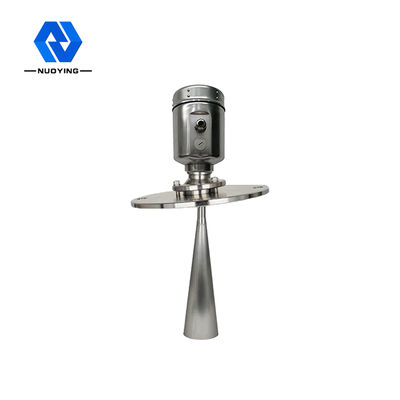

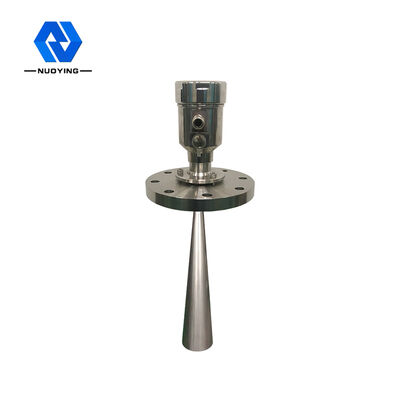

NYRD809 26 GHz Radar-Level-Sender Bilder
