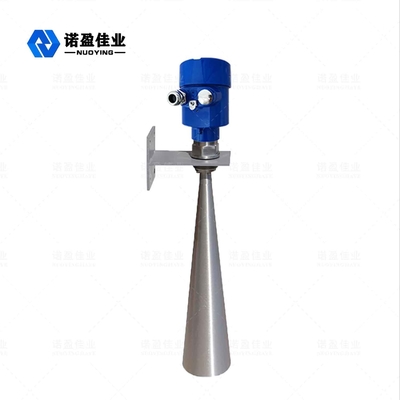

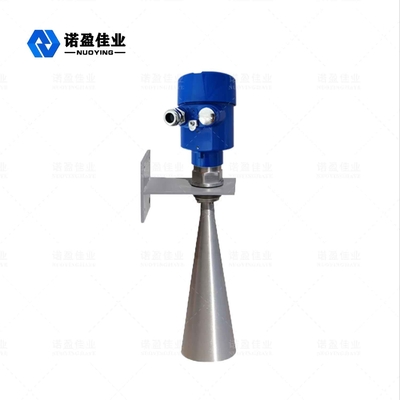

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE

Markenbezeichnung: NUOYING
Modellnummer: NYRD-SL
MOQ: 1 Stück
Preis: $138~$800/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m, 80 m (optional)
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+80℃
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Antennenmaterial:
PTFE, 304, 316, PP, PFA
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE



NYRD-SL 26 GHz Radar-Level-SenderBeschreibung des Produkts



Der NYRD-SL Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 80 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



NYRD-SL26GHz-RadarübertragerArbeitsprinzip



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).

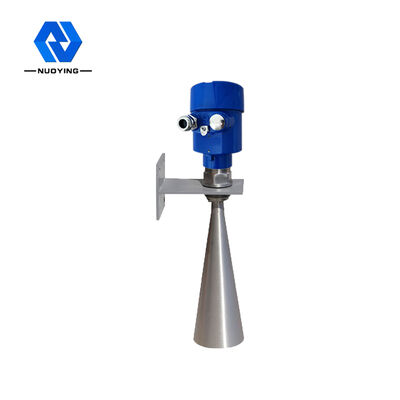

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dass die höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



NYRD-SL 26GHz-Radar-Level-Sender Konstruktionsmerkmale



  • Keine mechanische Abnutzung, keine Berührungsmessung, keine Verschmutzung
  • Betrieb bei allen Wetterbedingungen, starke Störungssicherung
  • Nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst
  • Nicht beeinträchtigt durch Wasserqualität und schwimmende Gegenstände (z. B. Eis)
  • kaum durch Korrosion und Schaum beeinflusst
  • Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen
  • Kleiner Blindbereich für die genaue Messung kleiner Behälter
  • Kleiner Strahlwinkel und konzentrierte Energie
  • Kontinuierliche Datenerhebung
  • Ein hohes Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
  • Niedrige Kosten, einfache Installation und Wartung, lange Lebensdauer

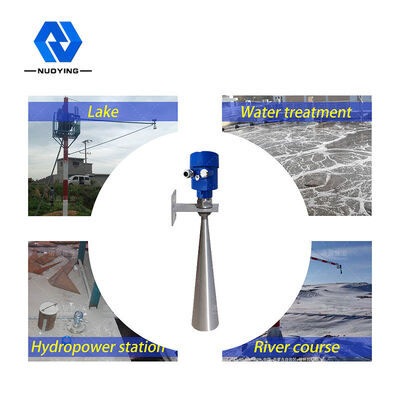

NYRD-SL 26 GHz Radar-Level-Sender Anwendungsbereiche



1Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

2.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

3­ andere: Umweltschutz, Schiffbau und andere Industriezweige.



NYRD-SL 26 GHz Radar-Level-SenderTechnische Parameter



Produktmodell NYRD-SL
Typische Anwendung Abflüsse, Stauseen, Flüsse, Seen, Flachgewässer usw.
Antennenmaterial PTFE, 304, 316, PP, PFA
Antenntyp Antenne mit Horn
Messbereich 30 m, 80 m (optional)
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40°C bis +80°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 2,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD-SL 26GHz-Radar-Level-Sender verwandt Bilder

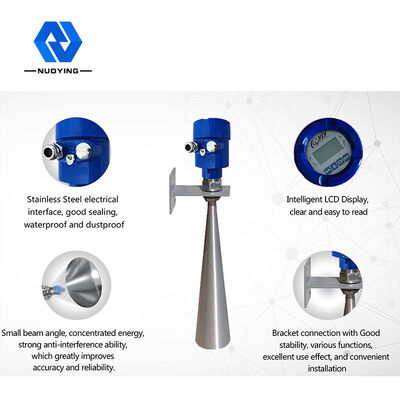

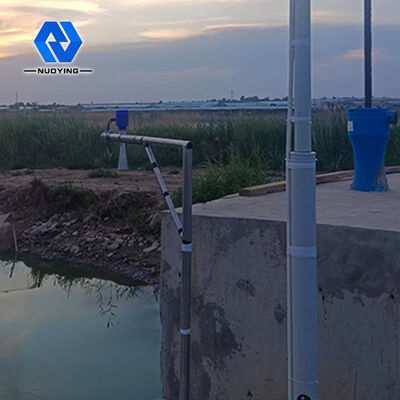

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE 1

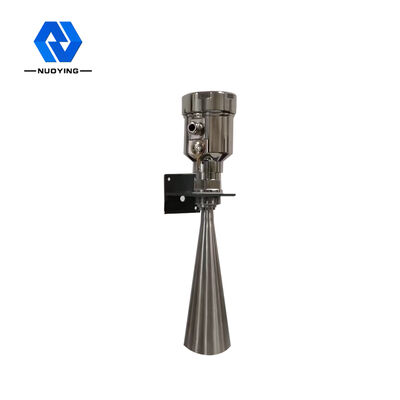

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE 2

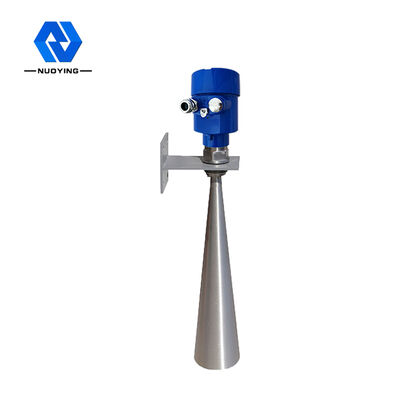

NYRD-SL 26GHz Radar-Level-Sender für Flüssigkeiten Horn Typ 80m Reservoir Radar Sensor mit niedrigem Preis und CE 3
