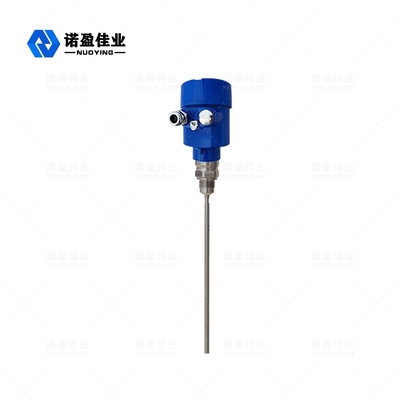

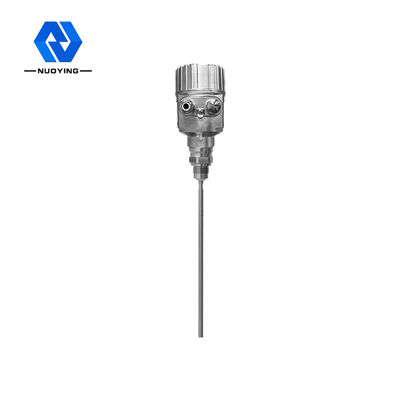

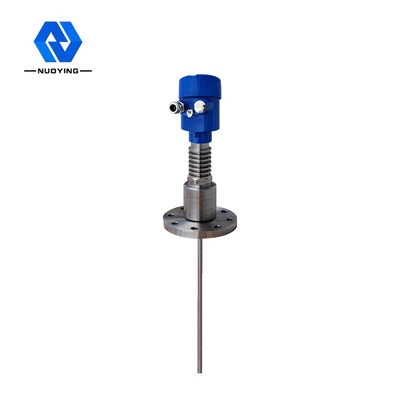

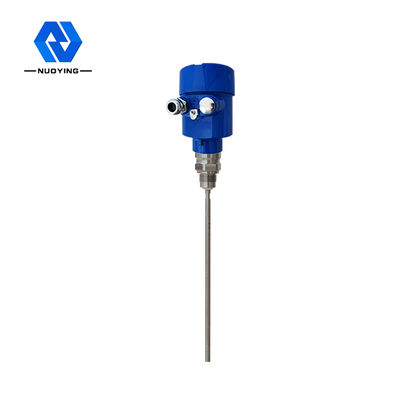

1.8GHz NYRD-702 Fabrik-Direktverkauf Hochgenauigkeit geführte Wellen Radar Level Meter Sender mit 4-20mA Ausgang

Name: 1.8GHz NYRD-702 Fabrik-Direktverkauf Hochgenauigkeit geführte Wellen Radar Level Meter Sender mit 4-20mA Ausgang
Brand: Shaanxi Nuoying Automation Instrument Co., Ltd.
SKU: NYRD-702
Price: 334.00 USD
Availability: InStock

Markenbezeichnung:	NUOYING
Modellnummer:	NYRD-702
MOQ:	1 PCS
Preis:	$350 to $319/pcs
Zahlungsbedingungen:	T/T
Versorgungsfähigkeit:	1000 Stück pro Monat

Einzelheiten

Produktbeschreibung

Einzelheiten

Herkunftsort:

Xi'an, Shaanxi, China

Zertifizierung:

CE, SIL, ATEX

Grad:

Industriell

Garantie:

12 Monate

Maßgeschneiderte Unterstützung:

OEM, ODM

Markenname:

NUOYING

Typische Anwendung:

Gerät zur Erkennung von Flüssigtank

Messgenauigkeit:

0,05 %–0,1 % FS

Stromversorgung:

24Vdc

Prozessanbindung:

Gewinde, Flansche (optional)

Mittlere Temperatur:

-40~+130°C

Material:

rostfrei

Ausgangssignal:

4-20mA/0-5V/0-10V/RS485

Verpackung Informationen:

60*30*30cm

Versorgungsmaterial-Fähigkeit:

1000 Stück pro Monat

Produktbeschreibung

1,8 GHz NYRD-702 Fabrik-Direktverkauf Hochpräziser Guided-Wave-Radar-Füllstandmessgerät-Sender mit 4-20-mA-Ausgang

NYRD-702 Radar-FüllstandmessgerätÜberblick

Produktbeschreibung

Funktionsprinzip des geführten Radar-Füllstandmessumformers NYRD702

Der vom Leitwellenradar ausgesendete hochfrequente Mikrowellenimpuls wandert entlang der Detektionsbaugruppe (Stahlkabel oder Stahlstab). Beim Auftreffen auf das Messmedium ändert sich die Dielektrizitätskonstante, wodurch eine Reflexion entsteht und ein Teil der Impulsenergie zurückreflektiert wird. Der Zeitabstand zwischen dem ausgesendeten Impuls und dem reflektierten Impuls ist direkt proportional zum Abstand des Messmediums.

Eingang: Geführtes Wellenradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert. Die Radarwelle arbeitet mit Lichtgeschwindigkeit und die Betriebszeit kann durch elektronische Komponenten in ein Füllstandsignal umgewandelt werden. Die Sonde sendet hochfrequente Impulse aus und breitet sich entlang der Seil- oder Stabsonde aus. Wenn die Impulse auf die Materialoberfläche treffen, werden sie zurückreflektiert und vom Empfänger im Gerät empfangen, und das Entfernungssignal wird in das Füllstandsignal umgewandelt

Das reflektierte Impulssignal wird über die Seil- oder Stabsonde an die Elektronikschaltung des Instruments übertragen. Der
Der Mikroprozessor verarbeitet das Signal und erkennt das Echo, das der Mikrowellenimpuls auf der Materialoberfläche erzeugt. Die korrekte Identifizierung des Echosignals erfolgt durch die Pulssoftware. Der Abstand D von der Materialoberfläche ist proportional zur Zeitstrecke T des Impulses: D=C×T/2 (wobei C die Lichtgeschwindigkeit ist) Da der Abstand E des leeren Tanks bekannt ist, beträgt der Füllstand: L=ED

Ausgabe:Geben Sie die Höhe des leeren Tanks E (= Nullpunkt), die Höhe des vollen Tanks F = (Vollausschlag) und einige einzustellende Anwendungsparameter ein. Die Anwendungsparameter passen das Instrument automatisch an die Messumgebung an, was einem 4-20-mA-Ausgang entspricht.

Produktparameter

Typische Anwendung	Flüssigkeit, Pulver, feste Partikel
Produktmodell	NYRD-702
Antennenmaterial	Stab/304/PTFE
Messbereich	6m
Genauigkeit	±1mm
Stromversorgung	24 VDC (zweiadrig, vieradrig)
Signalausgang	4...20mA/HART/RS485/Modbus..
Mittlere Temperatur	-40~+130 ℃, -40~+250 ℃
Prozessdruck	-0,1~4,0 MPa,

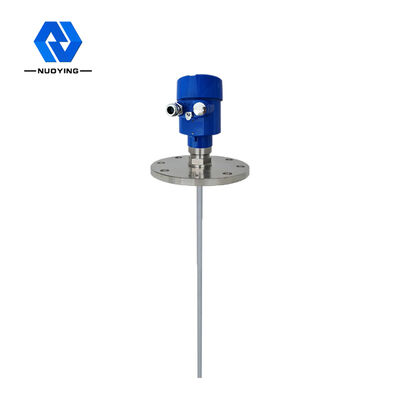

Verfahrensverknüpfung	Gewinde, Flansch (optional)

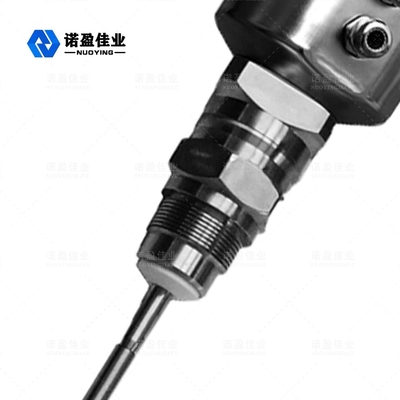

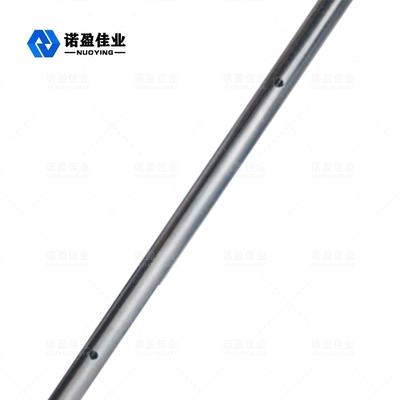

Details Bilder

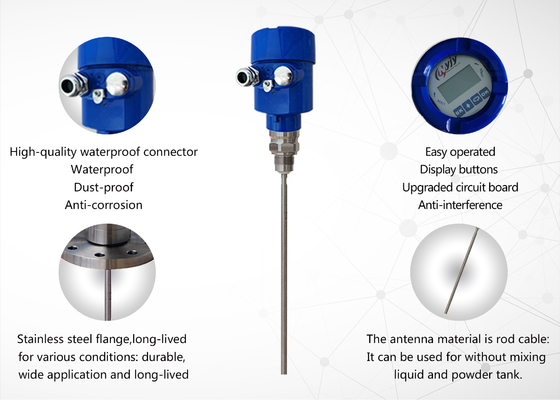

Produktmerkmal

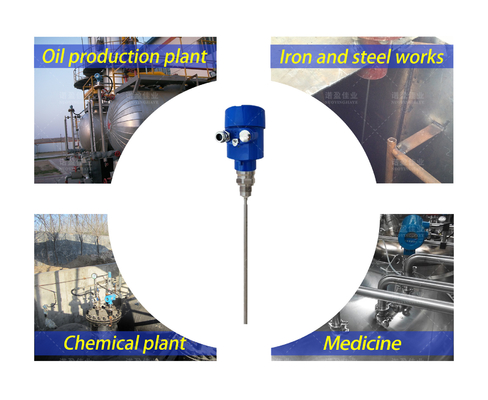

Verschiedene Anwendungen
