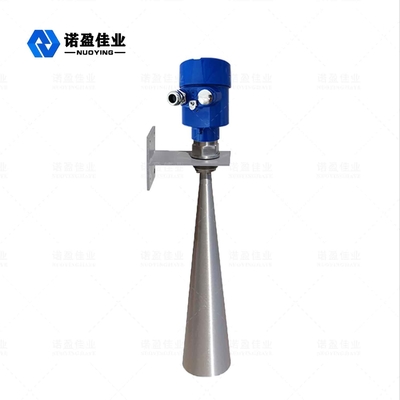

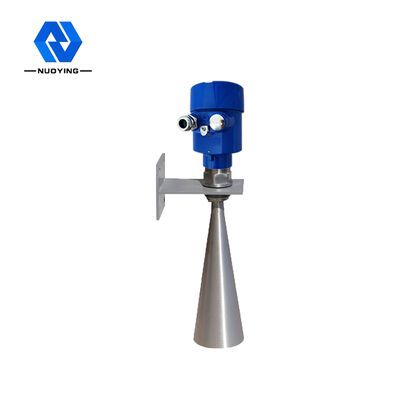

Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang

Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang

Markenbezeichnung: NUOYING
Modellnummer: NYRD-SL
MOQ: 1 Stück
Preis: $128~$860/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m, 80 m (optional)
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+80℃
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Antennenmaterial:
PTFE, 304, 316, PP, PFA
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang



26GHz-RadarübertragerArbeitsprinzip



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dass die höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.

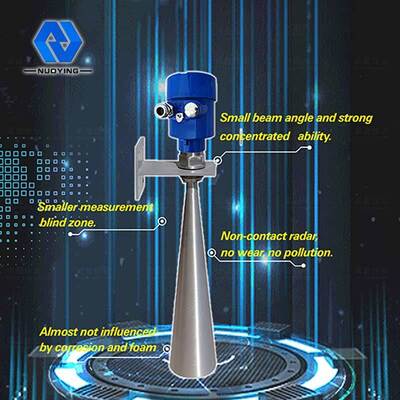

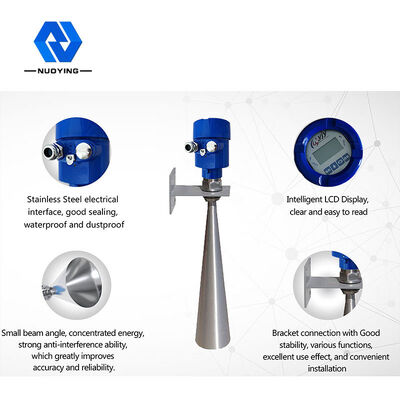

Designmerkmale des 26 GHz-Radar-Sender



  • Keine mechanische Abnutzung, keine Berührungsmessung, keine Verschmutzung
  • Betrieb bei allen Wetterbedingungen, starke Störungssicherung
  • Nicht von Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst
  • Nicht beeinträchtigt durch Wasserqualität und schwimmende Gegenstände (z. B. Eis)
  • Kontinuierliche Datenerhebung
  • Ein hohes Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen.
  • Niedrige Kosten, einfache Installation und Wartung, lange Lebensdauer



26GHz-RadarübertragerTechnische Parameter



Produktmodell NYRD-SL

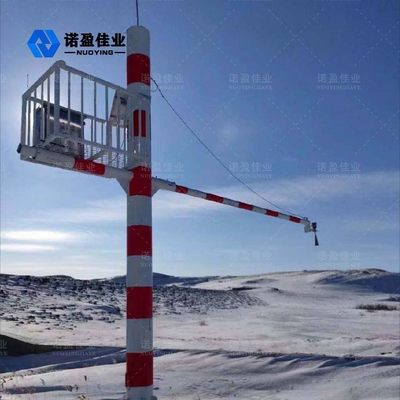

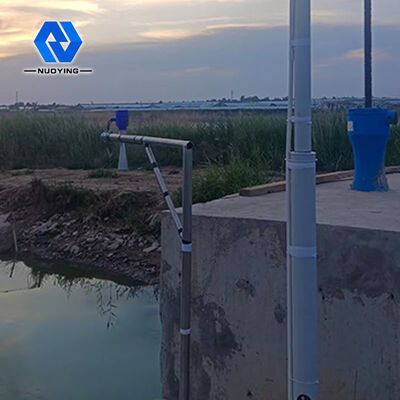

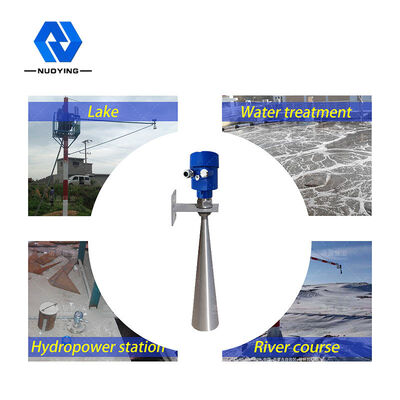

Typische Anwendung Abflüsse, Stauseen, Flüsse, Seen, Flachgewässer usw.
Antennenmaterial PTFE, 304, 316, PP, PFA
Antenntyp Antenne mit Horn
Messbereich 30 m, 80 m (optional)
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40°C bis +80°C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 2,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

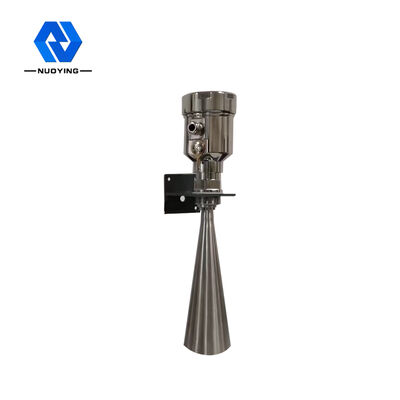

Verwandter 26 GHz-Radar-Sender Bilder

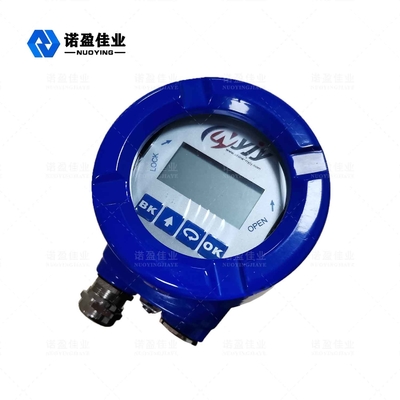

Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang 1



Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang 2



Fabrik-Radar-Level-Sender 4-20mA Hochpräzisions-Edelstahl 26GHz-Flüssigkeits-Level-Sensor mit 4-20mA Ausgang 3
