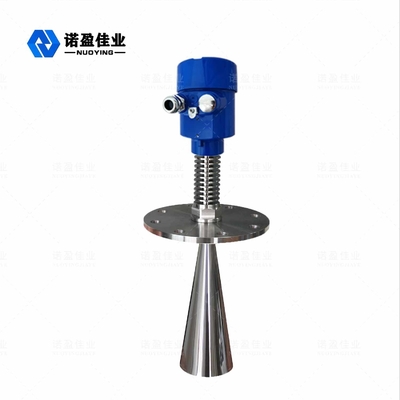

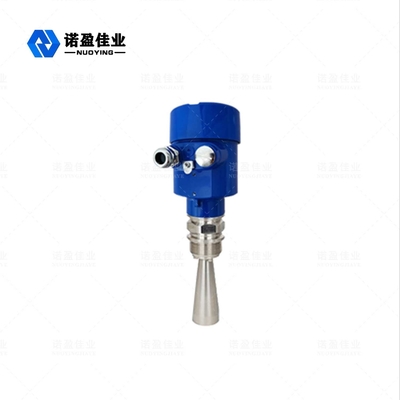

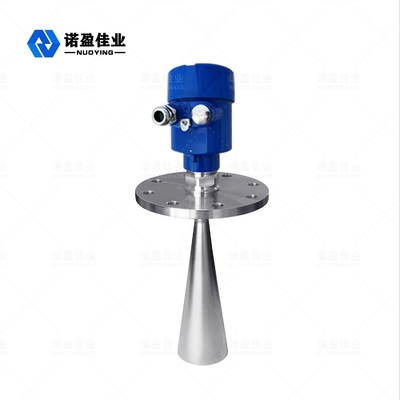

NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten

NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten

Markenbezeichnung: NUOYING
Modellnummer: NYRD806
MOQ: 1 Stück
Preis: $138~$800/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+250℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Exia II CT6
Prozessverbindung:
Hülle, Flansche (optional)
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten



NYRD806Produktbeschreibung des 26 GHz-Radar-Sender



Der NYRD806 Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 30 Metern.und der neue schnelle Mikroprozessor kann Signalanalyse und -verarbeitung mit höherer Geschwindigkeit durchführen, so dass das Gerät für einige komplexe Messbedingungen verwendet werden kann.



NYRD806Funktionsprinzip des 26 GHz-Radarübertragers



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



NYRD806 26 GHz Radar-Level-Sender Konstruktionsmerkmale



  • Antennengröße klein, einfach zu installieren; Berührungsloses Radar, kein Verschleiß, keine Verschmutzung

  • kaum durch Korrosion und Schaum beeinflusst; nicht durch Veränderungen der mittleren Dichte, Temperatur und Druck beeinflusst

  • Schwere Staubbelastungen haben nur geringe Auswirkungen auf den Betrieb des Hochfrequenz-Levelzählers

  • Kürzere Wellenlänge, bessere Reflexion bei geneigten Festflächen

  • Kleiner Strahlwinkel und konzentrierte Energie

  • Die Messblindfläche ist kleiner und gute Ergebnisse können bei der Messung kleiner Behälter erzielt werden

  • Hoches Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen

  • Hohe Frequenz, die beste Wahl für die Messung fester und niedrig dielektrischer Konstantenmedien



NYRD806 26GHz Radar-Level-Sender Anwendungsbereiche



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

6- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.

7Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

9Papier: Lagerturm, Chemikalienlager, usw.

10­ andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.



Technische Parameter des Radar-Level-Senders NYRD806 26 GHz



Produktmodell NYRD806
Typische Anwendung

Temperaturbeständig, Druckbeständig, leicht ätzend

Antennenmaterial 316L (fakultativ)
Antenntyp Antenne mit Horn
Messbereich 30 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40 bis 250°C
Prozessverbindung Klammer, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

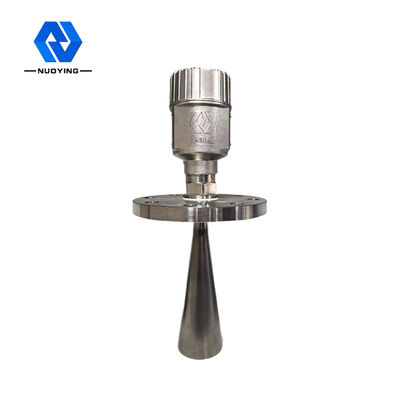

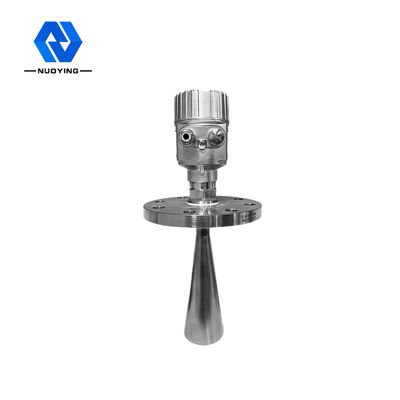

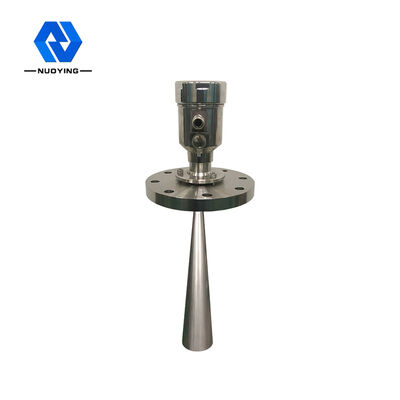

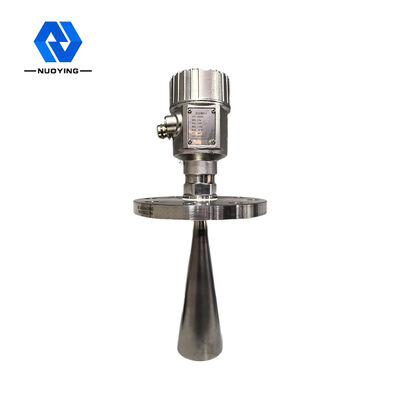

NYRD806 26GHz-Radarübertrager bezogen Bilder



NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten 1



NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten 2



NYRD806 26GHz Werksradar-Level-Sender Berührungsloser Horn-Radar-Level-Gauge für leicht korrosive Flüssigkeiten 3
