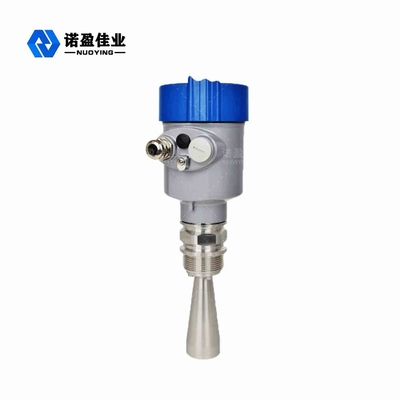

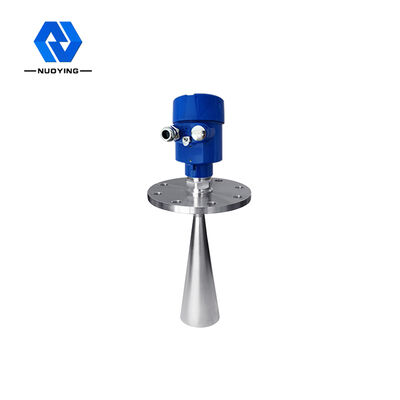

Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge

Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge

Markenbezeichnung: NUOYING
Modellnummer: NYRD806
MOQ: 1 Stück
Preis: $138~$800/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
±3mm
Stromversorgung:
24VDC (2 Drähte, 4 Drähte)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+250℃
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Exia II CT6
Prozessverbindung:
Hülle, Flansche (optional)
Antenntyp:
Horn-Antenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge



Funktionsprinzip des 26 GHz-Radarübertragers



Die Radarantenne sendet einen schmalen Mikrowellenpuls aus, der durch die Antenne nach unten übertragen wird.Es wird wieder reflektiert und vom Antennensystem wieder empfangenDas Signal wird an den elektronischen Schaltkreis übertragen und automatisch in ein Objektsignal umgewandelt.Die Zeit, die eine elektromagnetische Welle benötigt, um ihr Ziel zu erreichen und zum Empfänger zurückzuspringen, ist fast augenblicklich).



Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge 0



Messdaten: Fadenunterfläche oder Dichtfläche des Flansches.

Anmerkung: Bei Verwendung des Radar-Level-Senders ist sicherzustellen, dassdie höchste Messstufe nicht in den Blindbereich der Messung (Bereich D in der Abbildung) gelangen.



Designmerkmale des 26 GHz-Radar-Sender



  • Kleiner Strahlwinkel und konzentrierte Energie

  • Die Messblindfläche ist kleiner und gute Ergebnisse können bei der Messung kleiner Behälter erzielt werden

  • Hoches Signal-Rausch-Verhältnis für eine bessere Leistung auch unter schwankenden Bedingungen

  • Hohe Frequenz, die beste Wahl für die Messung fester und niedrig dielektrischer Konstantenmedien



26GHz-Radarübertrager Anwendungsbereiche



1Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

2- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.

3Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

4.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

5Papier: Lagerturm, Chemikalienlager, usw.

6­ andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.



Technische Parameter eines 26 GHz-Radar-Senders



Produktmodell NYRD806
Typische Anwendung

Temperaturbeständig, Druckbeständig, leicht ätzend

Antennenmaterial 316L (fakultativ)
Antenntyp Antenne mit Horn
Messbereich 30 m
Messgenauigkeit ±3 mm
Stromversorgung 24VDC (2 Drähte, 4 Drähte)
Durchschnittliche Temperatur -40 bis 250°C
Prozessverbindung Klammer, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Exia II CT6
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

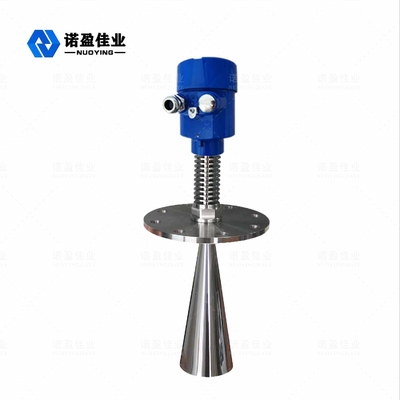

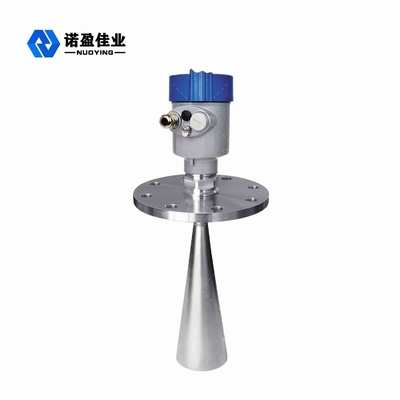

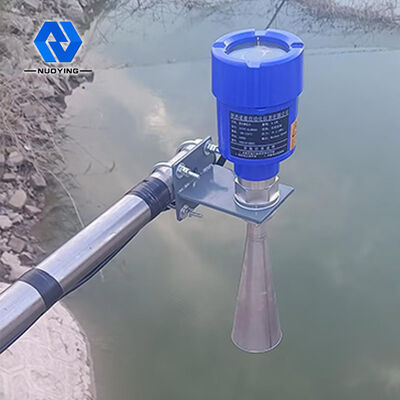

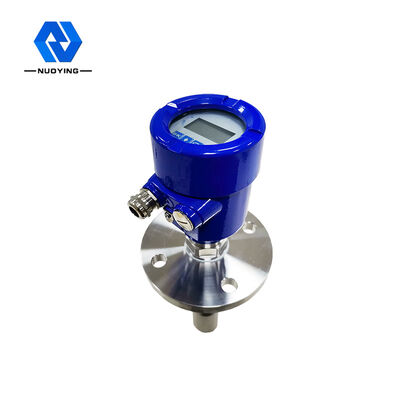

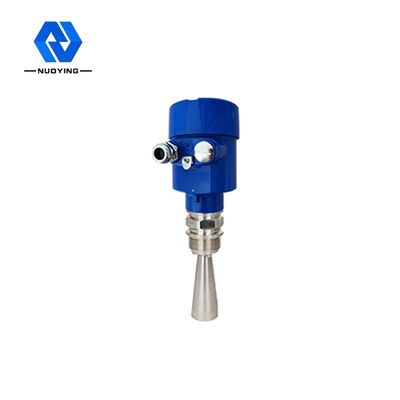

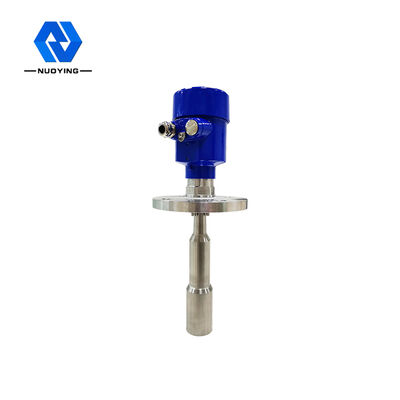

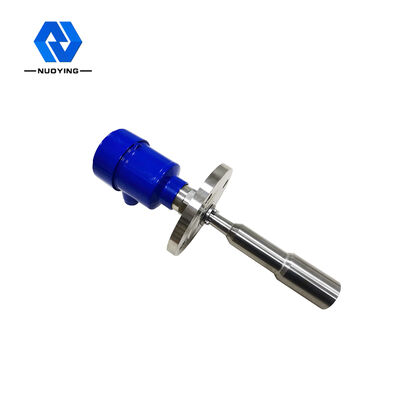

Verwandter 26 GHz-Radar-Sender Bilder

Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge 1

Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge 2



Kostengünstig 26GHz OEM ODM Wassersensor 4-20mA 316SS Außenradar Level Gauge 3
