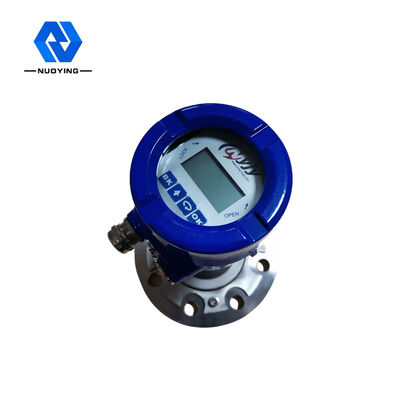

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis

Markenbezeichnung: NUOYING
Modellnummer: NYRD-TJ
MOQ: 1 Stück
Preis: $218~$700/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Genauigkeit:
±3mm
Ausgangssignal:
4...20mA/HART (zwei/vier) /RS485/Modbus...
Prozesstemperatur:
-40°C bis +120°C, -40°C bis +260°C
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Exia II CT6 und Exd II CT6
Antennenmaterial:
304L+PTFE, 316L+PTFE (optional)
Antenntyp:
Linsenantenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis



NYRD-TJ26 GHz-RadarniveaumessgerätBeschreibung des Produkts



Der NYRD-TJ Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 40 Metern.Die Antenne auf Radarebene sendet einen extrem schmalen Mikrowellenpuls aus, der mit Lichtgeschwindigkeit durch den Raum fährt und die Oberfläche des Messmediums trifft.Ein Teil seiner Energie wird von derselben Antenne reflektiert und empfangen..



Das Zeitintervall zwischen den abgegebenen und empfangenen Impulsen ist proportional zum Abstand von der Antenne zur Oberfläche des Messmediums.Aufgrund der extrem hohen Ausbreitungsgeschwindigkeit elektromagnetischer Wellen, ist das Zeitintervall zwischen den übertragenen und empfangenen Impulsen sehr gering (Nanosekundenniveau) und schwer zu bestimmen.Die 26G HF-Radar-Level-Sender verwenden eine spezielle Korrelationslösungstechnologie, um das Zeitintervall zwischen den übertragenen und empfangenen Impulsen genau zu identifizieren, mit dem der Abstand von der Antenne zur Oberfläche des Messmediums weiter berechnet wird.

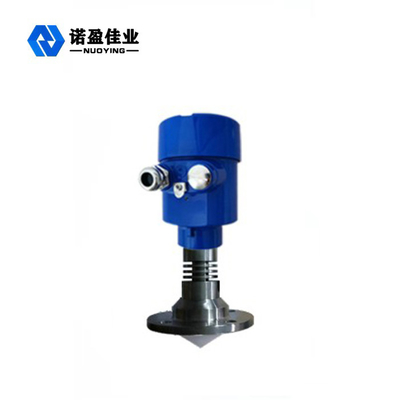

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis 0



NYRD-TJ 26GHz Radar Level Gauge Konstruktionsmerkmale



1Hergestellt aus extrem stabilen Materialien.
2- Annehmen Sie eine fortschrittliche berührungslose Messung.
3. Messen Sie den Gehalt an flüssigen und festen Medien.
4Es kann alle Medien mit einer dielektrischen Konstante> 1 messen.8.
5Die maximale Messweite beträgt 40 m.



Technische Parameter für den NYRD-TJ 26 GHz-Radarniveaumessgerät



Produktmodell NYRD-TJ
Typische Anwendung Leicht zu kristallisieren, Tau-Kondensation, giftig, starke Korrosion, starker Staub, hygienische Qualität usw.
Häufigkeit 26 GHz
Genauigkeit ±3 mm
Reichweite 40m
Antennenmaterial 304L+PTFE, 316L+PTFE (optional)
Antenntyp Antennen für Objektive
Nachhallprobenahme 100 mal/s
Prozesstemperatur -40°C bis +120°C, -40°C bis +260°C
Prozessdruck -0,1 bis 2,0 MPa
Prozessverbindung Flansche, Halterung (optional)
Elektrische Schnittstelle M20×1. 5, 1⁄2 " NPT
Ausgang des Signals 4...20mA/HART (zwei/vier) /RS485/Modbus...
Stromversorgung 24VDC (zwei Leitungen, vier Leitungen)
Explosionssicherheit Exia II CT6 und Exd II CT6
Schutzklasse IP67



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.



NYRD-TJ 26GHz Radar Level Gauge bezogen Bilder

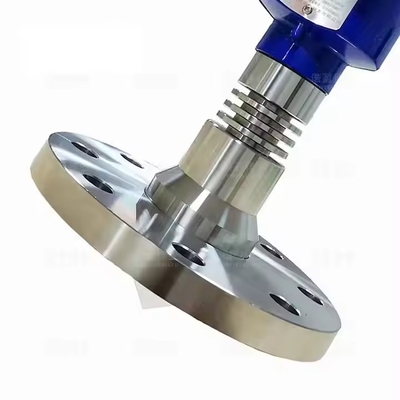

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis 1

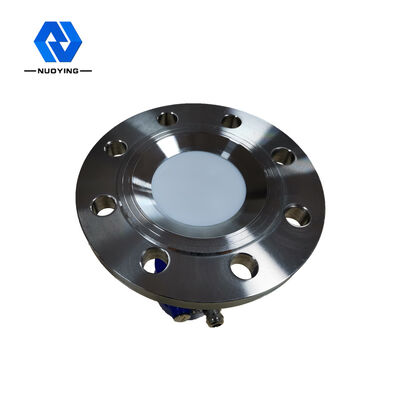

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis 2

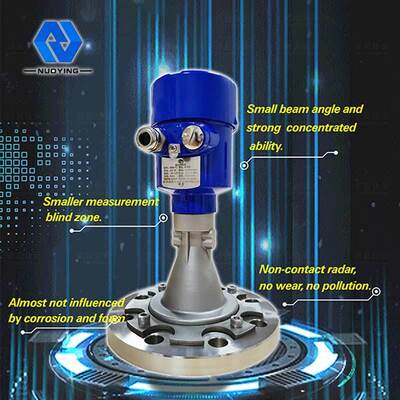

Linsen Typ 26GHz angepasster Radar-Levelometer für Sanitärszenarien genaue 40m Flüssigkeitsniveaumeter mit niedrigem Preis 3
