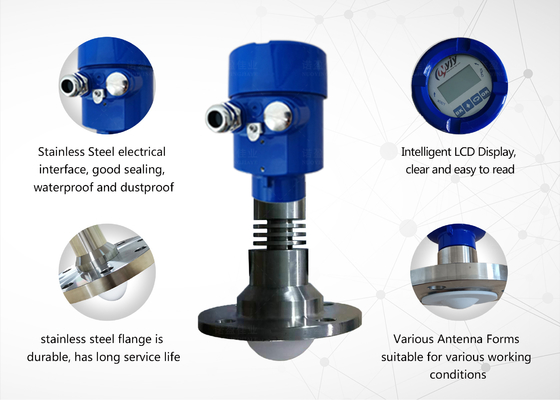

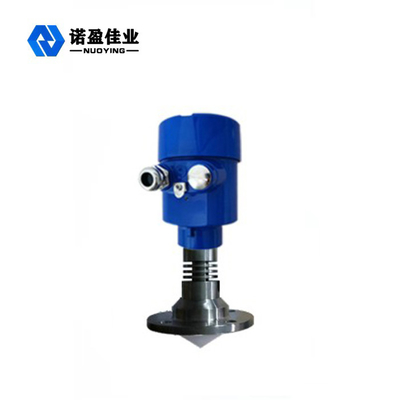

Chinesische Fabrik 4-20mA Hitzebeständiges Radar Flüssigkeitsniveausensor 26G RS485 Hochfrequenz-Radar-Niveausmesser OEM mit IP67

Chinesische Fabrik 4-20mA Hitzebeständiges Radar Flüssigkeitsniveausensor 26G RS485 Hochfrequenz-Radar-Niveausmesser OEM mit IP67

Markenbezeichnung: NUOYING
Modellnummer: NYRD-TJ
MOQ: 1 Stück
Preis: $258~$730/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Stromversorgung:
24VDC (zwei Leitungen, vier Leitungen)
Ausgangssignal:
4...20mA/HART (zwei/vier) /RS485/Modbus...
Prozesstemperatur:
-40°C bis +120°C, -40°C bis +260°C
Schutzklasse:
IP67
Prozessdruck:
-0,1 ~ 2,0 MPa
Explosionssichere Klasse:
Exia II CT6 und Exd II CT6
Antennenmaterial:
304L+PTFE, 316L+PTFE (optional)
Antenntyp:
Linsenantenne
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Chinesische Fabrik 4-20mA Hitzebeständiges Radar Flüssigkeitsniveausensor 26G RS485 Hochfrequenz-Radar-Niveausmesser OEM mit IP67



26 GHz-RadarniveaumeterBeschreibung des Produkts



Der NYRD-TJ Radar-Level-Sender ist ein 26 GHz-Hochfrequenz-Radar-Level-Messgerät mit einer maximalen Messdistanz von 40 Metern.Die Antenne auf Radarebene sendet einen extrem schmalen Mikrowellenpuls aus, der mit Lichtgeschwindigkeit durch den Raum fährt und die Oberfläche des Messmediums trifft.Ein Teil seiner Energie wird von derselben Antenne reflektiert und empfangen..



Das Zeitintervall zwischen den abgegebenen und empfangenen Impulsen ist proportional zum Abstand von der Antenne zur Oberfläche des Messmediums.Aufgrund der extrem hohen Ausbreitungsgeschwindigkeit elektromagnetischer Wellen, ist das Zeitintervall zwischen den übertragenen und empfangenen Impulsen sehr gering (Nanosekundenniveau) und schwer zu bestimmen.Die 26G HF-Radar-Level-Sender verwenden eine spezielle Korrelationslösungstechnologie, um das Zeitintervall zwischen den übertragenen und empfangenen Impulsen genau zu identifizieren, mit dem der Abstand von der Antenne zur Oberfläche des Messmediums weiter berechnet wird.



Chinesische Fabrik 4-20mA Hitzebeständiges Radar Flüssigkeitsniveausensor 26G RS485 Hochfrequenz-Radar-Niveausmesser OEM mit IP67 0



26 GHz-Radarniveaumeter Anforderungen an die Installation



  • Der Radar-Level-Sender ist an 1/4 oder 1/6 des Durchmessers des Tanks installiert.Datum,Zentrum des Behälters oder Symmetrieachse.
  • Die oberste Oberfläche des konischen Behälters kann in der Mitte des oberen Teils des Behälters platziert werden, um die Messung des Bodenes des Kegel zu gewährleisten, wie in Abbildung 2 dargestellt.
  • Wenn ein Haufen vorhanden ist, sollte die Antenne senkrecht zur Oberfläche ausgerichtet sein.Der Stapelwinkel muss groß sein, um den Hornwinkel so zu richten, dass der Horn möglichst nahe an der Materialoberfläche liegt., wie in Abbildung 3 dargestellt.
  • Anforderung an die Übernahmehöhe: Die Antenne muss mindestens 10 mm in den Tank eingesetzt werden, wie in Abbildung 4 dargestellt.

     Chinesische Fabrik 4-20mA Hitzebeständiges Radar Flüssigkeitsniveausensor 26G RS485 Hochfrequenz-Radar-Niveausmesser OEM mit IP67 1



Technische Parameter des 26 GHz-Radarniveaumessers



Produktmodell NYRD-TJ
Typische Anwendung Leicht zu kristallisieren, Tau-Kondensation, giftig, starke Korrosion, starker Staub, hygienische Qualität usw.
Häufigkeit 26 GHz
Genauigkeit ±3 mm
Reichweite 40m
Antennenmaterial 304L+PTFE, 316L+PTFE (optional)
Antenntyp Antennen für Objektive
Nachhallprobenahme 100 mal/s
Prozesstemperatur -40°C bis +120°C, -40°C bis +260°C
Prozessdruck -0,1 bis 2,0 MPa
Prozessverbindung Flansche, Halterung (optional)
Elektrische Schnittstelle M20×1. 5, 1⁄2 " NPT
Ausgang des Signals 4...20mA/HART (zwei/vier) /RS485/Modbus...
Stromversorgung 24VDC (zwei Leitungen, vier Leitungen)
Explosionssicherheit Exia II CT6 und Exd II CT6
Schutzklasse IP67



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

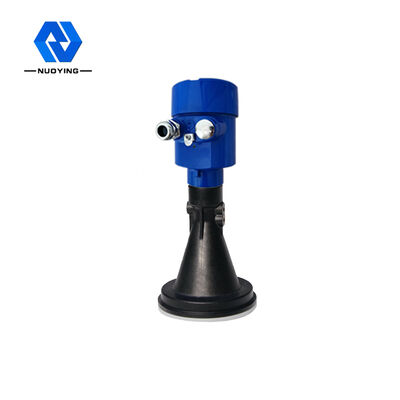

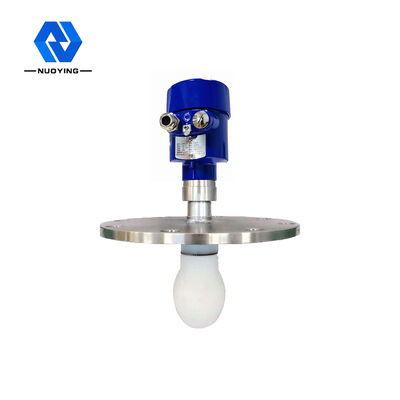

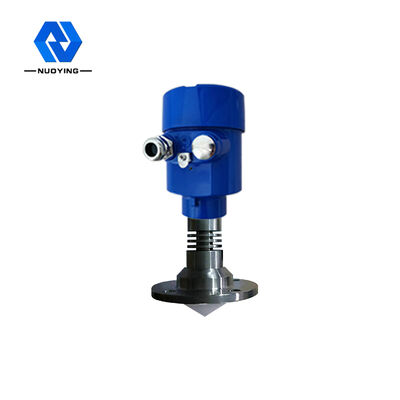

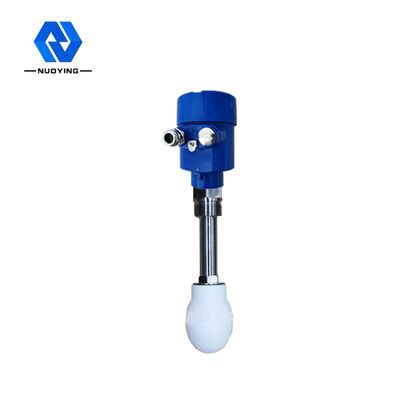

Verwandte 26 GHz-Radar-Niveaumeter Bilder
