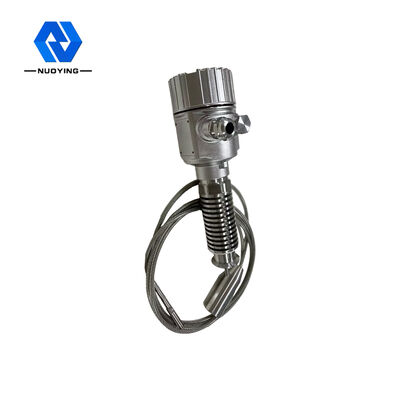

Fabrik-Direktverkauf NYRD701 1,8 GHz Hochgenauigkeit geleiteter Wellenradar-Niveau-Meter-Sender mit 4-20mA-Ausgang

Fabrik-Direktverkauf NYRD701 1,8 GHz Hochgenauigkeit geleiteter Wellenradar-Niveau-Meter-Sender mit 4-20mA-Ausgang

Markenbezeichnung: NUOYING
Modellnummer: NYRD701
MOQ: 1 Stück
Preis: $229~$259/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
± 1 mm
Stromversorgung:
24VDC (zwei- und vierdraht)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40 ~ + 130 °C, -40 ~ + 250 °C
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Prozessverbindung:
Gewinde, Flansche (optional)
Antenntyp:
Antenne mit Kabel
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Fabrik-Direktverkauf NYRD701 1,8 GHz Hochgenauigkeit geleiteter Wellenradar-Niveau-Meter-Sender mit 4-20mA-Ausgang



NYRD701 1,8 GHzGeführte WelleRadar-Level-SenderArbeitsprinzip



Der von dem Leitwellenradar emittierte Hochfrequenzmikrowellenimpuls fährt entlang der Detektionsanlage (Stahlkabel oder Stahlstange).Die dielektrische Konstante ändert sich, was eine Reflexion verursacht, und ein Teil der Impulsenergie wird zurückgebildet.Das Zeitintervall zwischen dem emittierten und dem reflektierten Impuls ist direkt proportional zur Entfernung des Messmediums..



Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.


Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D


Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.



NYRD701 1,8 GHzGeführte WelleRadar-Level-SenderGestaltungsmerkmale



  • Der Radarsender mit geführter Wellenstufe nutzt eine fortschrittliche Mikrowellen-Verarbeitungstechnologie und eine einzigartige Echo-Discovery-Echo-Verarbeitungstechnologie.Die Kontaktmessung hat eine hohe Genauigkeit und eine genauere MessungGleichzeitig ist die Radarantiadhäsion der geführten Wellen unbeeinträchtigt durch die mittlere Temperatur, die Adhäsion und andere äußere Umgebung.

  • Die 70X-Serie geführte Wellen-Radar-Level-Sender ist für verschiedene komplizierte Arbeitsbedingungen und Anwendungen, wie hohe Temperatur, hoher Druck und kleine dielektrische Konstante, etc..

  • Impulse-Arbeitsmodus, geringe Emissionsleistung, kann in einer Vielzahl von Metall- und Nichtmetallbehältern ohne Schaden für den menschlichen Körper und die Umwelt installiert werden.

NYRD701 1,8 GHzGeführte WelleAnwendungsbereiche für Radareinstellungs-Sender



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

6- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.

7Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

9Papier: Lagerturm, Chemikalienlager, usw.

10­ andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.



NYRD701 1,8 GHzGeführte WelleRadar-Level-SenderTechnische Parameter



Produktmodell NYRD701
Typische Anwendung

Flüssigkeiten, Pulver und feste Partikel

Antennenmaterial 304
Antenntyp Antennen für weiche Kabel
Messbereich 30 m
Messgenauigkeit ± 1 mm
Stromversorgung 24VDC (Zwei- oder Vier-Draht))
Durchschnittliche Temperatur -40 ~ + 130 °C, -40 ~ + 250 °C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

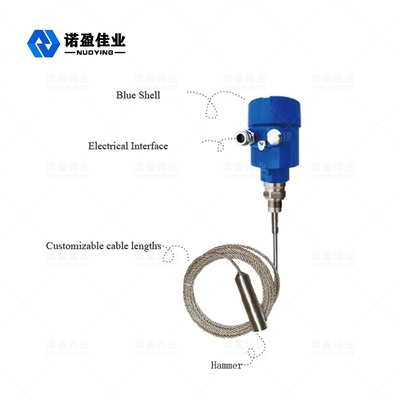

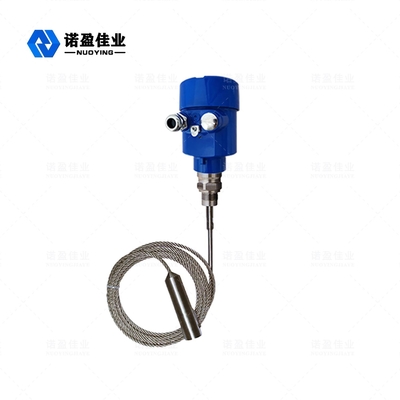

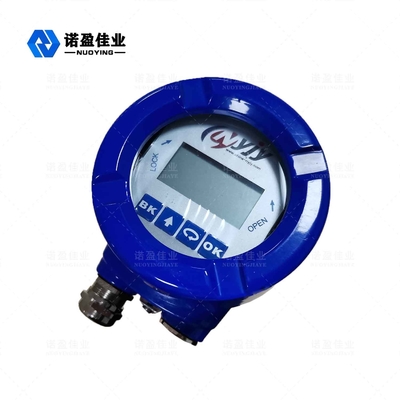

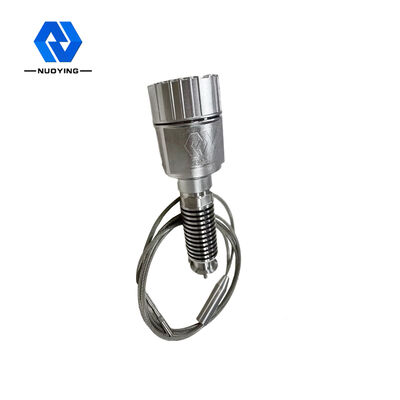

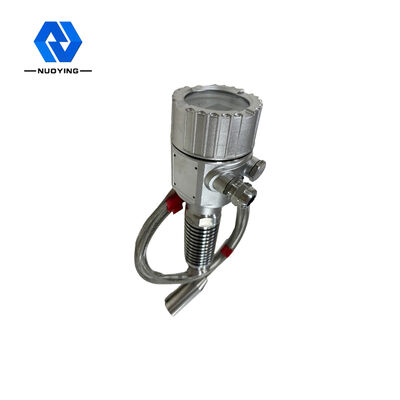

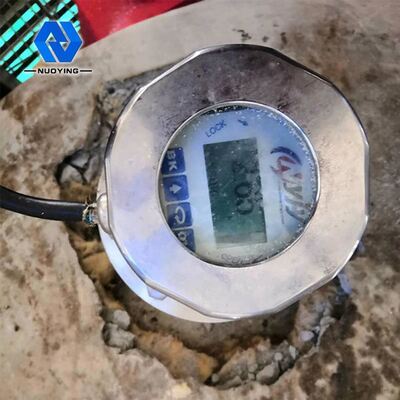

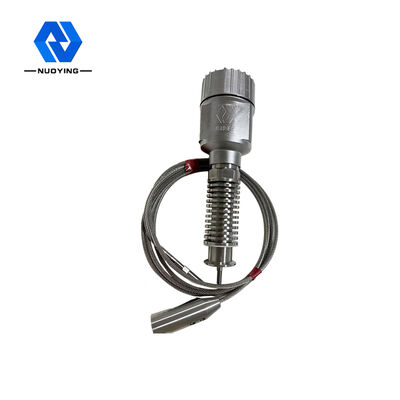

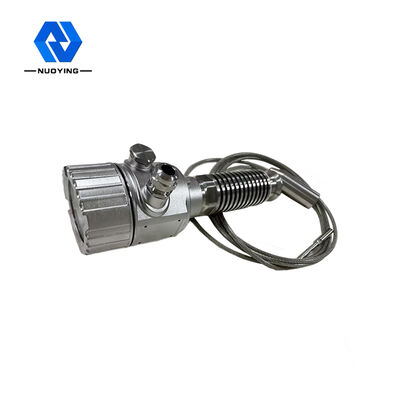

NYRD701 1,8 GHzGeführte Welle Radar-Level-Sender Verwandte Bilder
