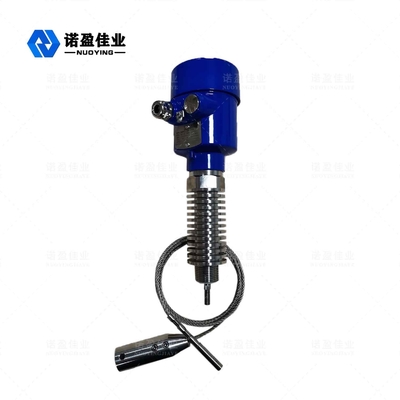

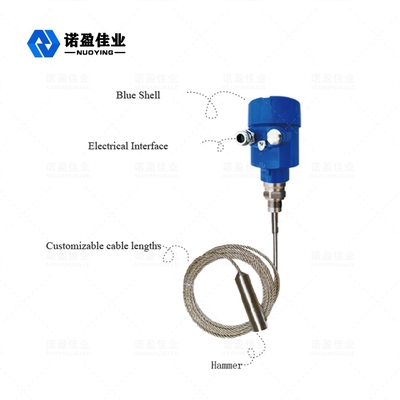

1.8GHz RS485 Lenkwellen-Radar-Niveau-Sender mit Kabelantenne und ±1mm-Genauigkeit Radar-Niveau-Sensor Hersteller

1.8GHz RS485 Lenkwellen-Radar-Niveau-Sender mit Kabelantenne und ±1mm-Genauigkeit Radar-Niveau-Sensor Hersteller

Markenbezeichnung: NUOYING
Modellnummer: NYRD701
MOQ: 1 Stück
Preis: $239~$259/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
± 1 mm
Stromversorgung:
24VDC (zwei- und vierdraht)
Prozesstemperatur:
-40 ~ + 130 °C, -40 ~ + 250 °C
Prozessdruck:
-0.1~4.0MPa
Antenntyp:
Antenne mit Kabel
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



1.8GHz RS485 Lenkwellen-Radar-Niveau-Sender mit Kabelantenne und ±1mm-Genauigkeit Radar-Niveau-Sensor Hersteller



10,8 GHzGeführte WelleRadar-Level-SenderArbeitsprinzip



Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.


Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D


Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.



10,8 GHzGeführte WelleAnwendungsbereiche für Radareinstellungs-Sender



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschlager, Öltanks usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4. Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

6- Lebensmittel: Saftfabrik, Milchfabrik, Lagerbehälter der Brauerei usw.

7Pharmazeutika: Chinesische pharmazeutische Speicher, Separatoren, Fermentationstanks usw.

8.Wasserbehandlung: Stauseen, Schlammbecken, Wasseraufbereitungstanks, Sedimentationstanks, tiefe Brunnen, Trinkwassernetze usw.

9Papier: Lagerturm, Chemikalienlager, usw.

10­ andere: Steinbruch, Umweltschutz, Schiffbau und andere Industriezweige.



10,8 GHzGeführte WelleRadar-Level-SenderTechnische Parameter



Produktmodell NYRD701
Typische Anwendung

Flüssigkeiten, Pulver und feste Partikel

Antennenmaterial 304
Antenntyp Antennen für weiche Kabel
Messbereich 30 m
Messgenauigkeit ± 1 mm
Stromversorgung 24VDC (Zwei- oder Vier-Draht))
Durchschnittliche Temperatur -40 ~ + 130 °C, -40 ~ + 250 °C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

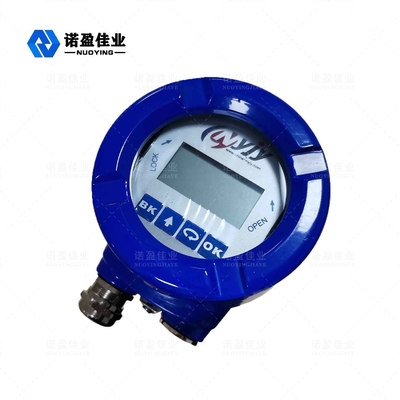

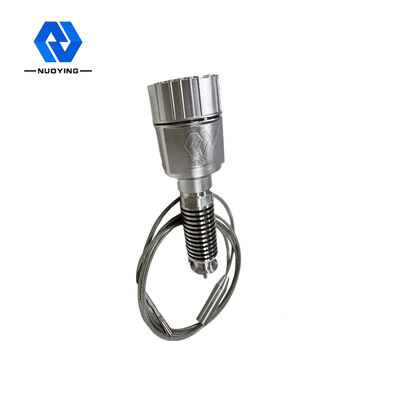

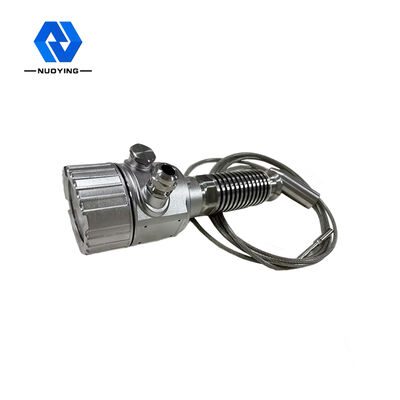

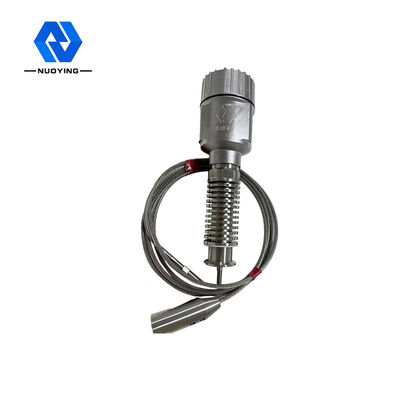

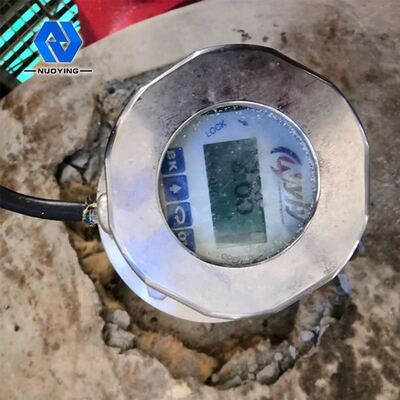

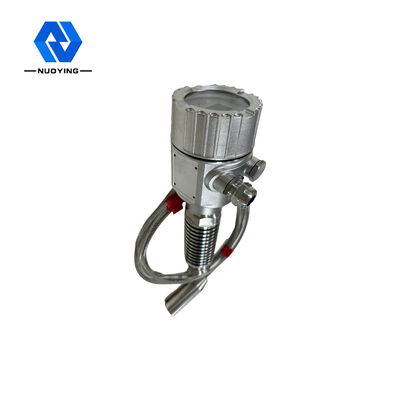

10,8 GHzGeführte WelleRadar-Level-Sender Verwandte Bilder

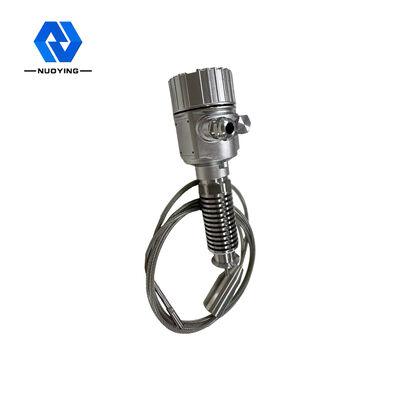

1.8GHz RS485 Lenkwellen-Radar-Niveau-Sender mit Kabelantenne und ±1mm-Genauigkeit Radar-Niveau-Sensor Hersteller 0
