±1 mm Genauigkeit 1,8 GHz 4-20mA Führungswellen-Radar-Niveau Meter von 30m Reichweite Fabrik-Radar-Niveau-Sender mit CE und SIL

±1 mm Genauigkeit 1,8 GHz 4-20mA Führungswellen-Radar-Niveau Meter von 30m Reichweite Fabrik-Radar-Niveau-Sender mit CE und SIL

Markenbezeichnung: NUOYING
Modellnummer: NYRD703
MOQ: 1 Prozent
Preis: $215~$505/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
30 m
Genauigkeit:
± 1 mm
Stromversorgung:
24VDC (zwei Leitungen)
Ausgangssignal:
4...20mA/HART/RS485/Modbus...
Prozesstemperatur:
-40~+130°C
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Flansche (optional)
Antenntyp:
Antenne mit Doppelkabel
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



±1 mm Genauigkeit 1,8 GHz 4-20mA Führungswellen-Radar-Niveau Meter von 30m Reichweite Fabrik-Radar-Niveau-Sender mit CE und SIL



10,8 GHz Geführte WelleRadarniveaumeterArbeitsprinzip



Der von dem Leitwellenradar emittierte Hochfrequenzmikrowellenpuls fährt entlang der Detektionsanlage (Stahlkabel oder Stahlstange).Die dielektrische Konstante ändert sich, was eine Reflexion verursacht, und ein Teil der Impulsenergie wird zurückgebildet.Das Zeitintervall zwischen dem emittierten und dem reflektierten Impuls ist direkt proportional zur Entfernung des Messmediums..

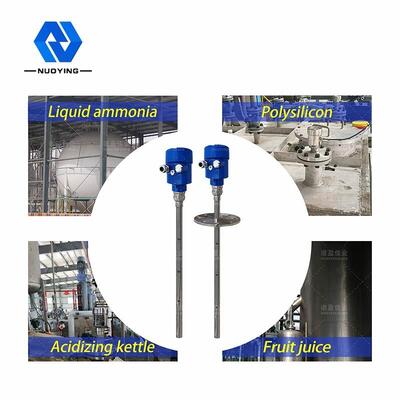

10,8 GHzGeführte WelleAnwendungsbereiche von Radarniveaumessern



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschenspeicher, Öltanker usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.



10,8 GHzGeführte WelleRadarniveaumeterTechnische Parameter



Produktmodell NYRD703
Typische Anwendung

Pulver, Feststoffe undFlüssigkeiten mit niedriger Dielektrikkonstante (wie Methanol, Kerosin, Polypropylenlösung, Naphtha usw.)

Übertragungsfrequenz 10,8 GHz
Antennenmaterial 304, 316 (fakultativ)

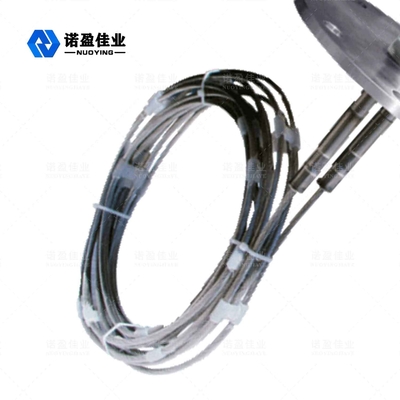

Antenntyp Antennen mit Doppelkabel
Messbereich 30 m
Messgenauigkeit ± 1 mm
Stromversorgung 24VDC (zwei Leitungen))
Durchschnittliche Temperatur -40°C bis + 130°C
Prozessverbindung Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

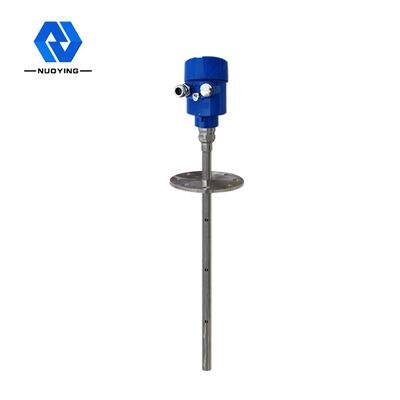

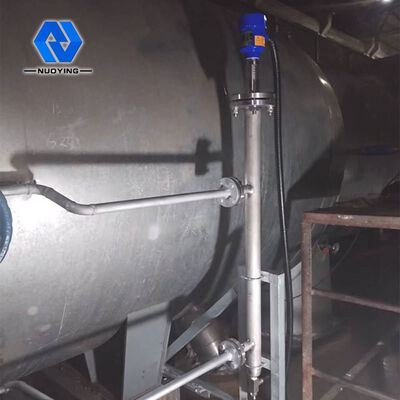

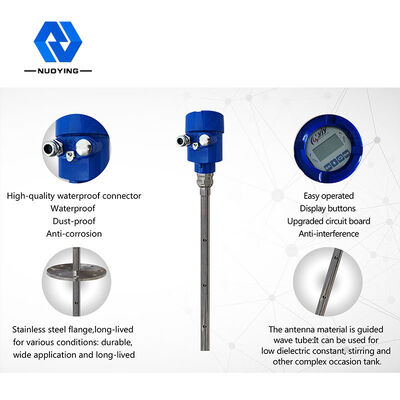

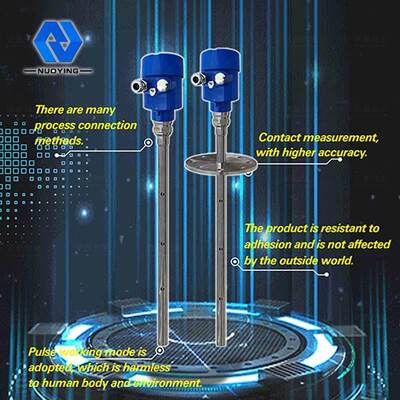

10,8 GHzGeführte Welle Radar-Niveau-Meter Verwandte Bilder

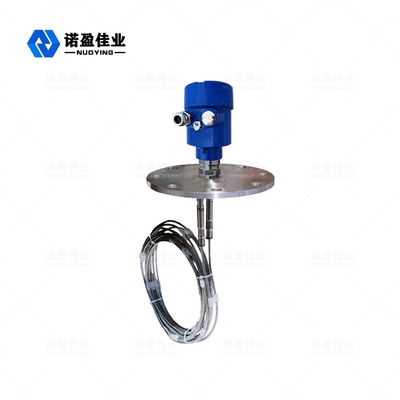

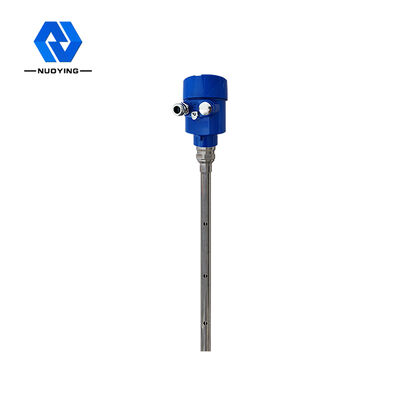

±1 mm Genauigkeit 1,8 GHz 4-20mA Führungswellen-Radar-Niveau Meter von 30m Reichweite Fabrik-Radar-Niveau-Sender mit CE und SIL 0

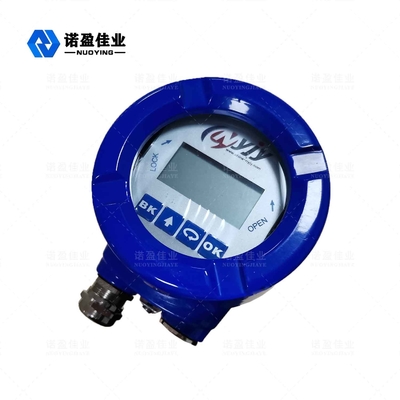

±1 mm Genauigkeit 1,8 GHz 4-20mA Führungswellen-Radar-Niveau Meter von 30m Reichweite Fabrik-Radar-Niveau-Sender mit CE und SIL 1
