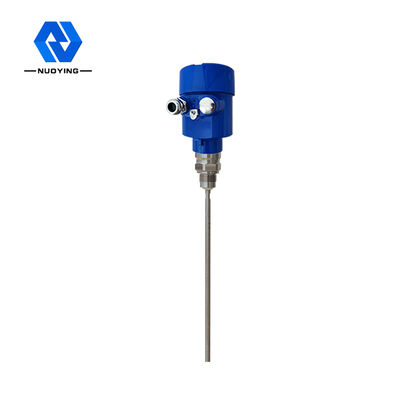

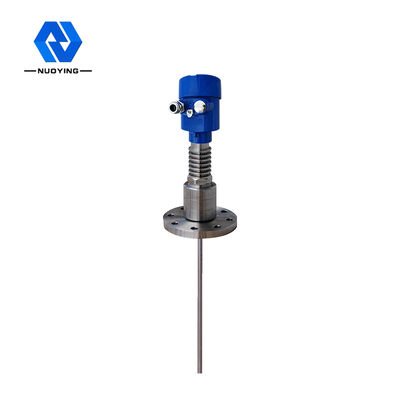

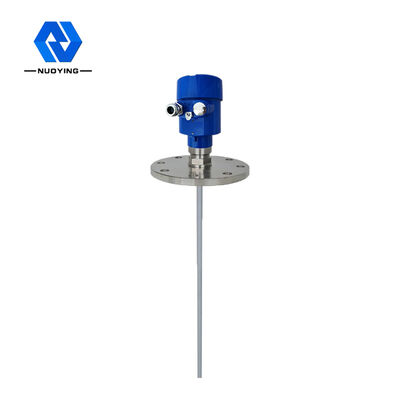

Hersteller von Hochtemperatursensoren NYRD702 Stabgeführter Radar-Füllstandsender für Flüssigkeiten mit RS485-Ausgang

Hochtemperatursensorhersteller NYRD702 Stange-Typ geleiteter Wellenradar-Level-Sender für Flüssigkeiten mit RS485-Ausgang

NYRD702 Funktionsprinzip des Stabtyps der Radarschichtübertrager

Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.

Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D

Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.

NYRD702 Stangtyp Lenkwellenradar-Levelsender Gestaltungsmerkmale

◎ COntact-Messung mit hoher Genauigkeit für genauere Ergebnisse

◎o von äußeren Umgebungen wie mittlerer Temperatur, Haftung usw. beeinflusst werden.

◎ Geeignet für verschiedene komplexe Arbeitsbedingungen und Anwendungen, wie hohe Temperatur, hoher Druck,Medien vonNiedrige Dielektrikkonstante usw.

◎ Kann in verschiedenen Metall- und Nichtmetallbehältern installiert werden, ohne den menschlichen Körper und die Umwelt zu schädigen.

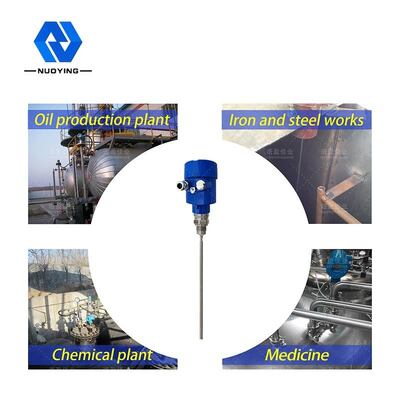

NYRD702 Stangtyp Lenkwellenradar-LevelsenderAnwendungsbereiche

1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschenspeicher, Öltanker usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.

NYRD702Typ der StangeRadar-Level-Sender mit geführter WelleTechnische Parameter

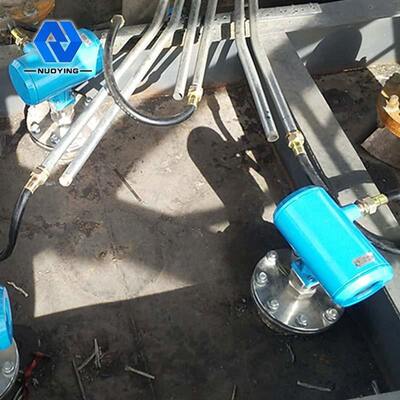

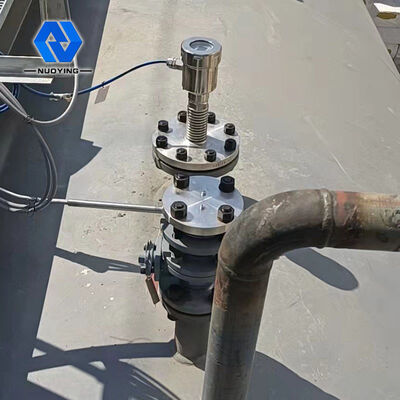

NYRD702Typ der StangeRadar-Level-Sender mit geführter WelleVerwandte Bilder
