Hochtemperatursensorhersteller NYRD705 Stange-Typ geleiteter Wellen-Radar-Level-Sender für Flüssigkeiten mit RS485-Ausgang

Hochtemperatursensorhersteller NYRD705 Stange-Typ geleiteter Wellen-Radar-Level-Sender für Flüssigkeiten mit RS485-Ausgang

Markenbezeichnung: NUOYING
Modellnummer: NYRD705
MOQ: 1 Stück
Preis: $249~$489/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
6m, 15m
Genauigkeit:
± 1 mm
Prozesstemperatur:
-40 ~ + 500 °C
Schutzklasse:
IP67
Prozessdruck:
-0.1~4.0MPa
Prozessverbindung:
Gewinde, Flansche (optional)
Antenntyp:
Antennen mit Stangen
Antennenmaterial:
304
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



Hochtemperatursensorhersteller NYRD705 Stange-Typ geleiteter Wellen-Radar-Level-Sender für Flüssigkeiten mit RS485-Ausgang



NYRD705 Funktionsprinzip des Stabtyps der Radarschichtübertrager



Eingabe:
Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Entfernungssignal wird in das Niveausignal umgewandelt.


Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen.Der Mikroprozessor verarbeitet das Signal und erkennt das durch den Mikrowellenimpuls erzeugte Echo auf der MaterialoberflächeDie korrekte Identifizierung des Echosignals erfolgt durch die Impulssoftware. Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impuls:D=C×T/2 (wo C die Lichtgeschwindigkeit ist). Da die Entfernung E des leeren Behälters bekannt ist, ist das Niveau: L=E-D


Ausgabe:
Durch Eingabe der leeren Tankhöhe E ((= Null), der vollen Tankhöhe F ((= voller Bereich) und einiger Anwendungsparameter werden die Anwendungsparameter das Messgerät automatisch an die Messumgebung anpassen.mit einer Leistung von 4 bis 20 mA.



NYRD705 Stange-Typ geführte Wellen-Radar-Level-Sender Gestaltungsmerkmale



◎ COntact-Messung mit hoher Genauigkeit für genauere Ergebnisse

o von äußeren Umgebungen wie mittlerer Temperatur, Haftung usw. beeinflusst werden.

◎ Geeignet für verschiedene komplexe Arbeitsbedingungen und Anwendungen, wie hohe Temperatur, hoher Druck,Medien vonNiedrige Dielektrikkonstante usw.

◎ Kann in verschiedenen Metall- und Nichtmetallbehältern installiert werden, ohne den menschlichen Körper und die Umwelt zu schädigen.



NYRD705 Stange-Typ geführte Wellen-Radar-Level-SenderAnwendungsbereiche



1- Kraftwerke: Stauseen, Silopumpen, Dampflöffel, Aschenspeicher, Öltanker usw.

2Ölfeld: Rohölspeicher, raffinierte Ölspeicher, Absetztanks, Abwassertanks, Bohrschlammtanks usw.

3Chemie: Rohöldestillationsturm, Rohstoffsilos, Zwischensilos, Reaktionsbehälter, Ammoniakbehälter, Asphaltspeicher usw.

4Metallurgie: Rohstoffsilos, Hilfsmaterialsilos, Puffertanks für Elektrolytzellen usw.

5Wasserressourcen: Kanäle, Stauseen, Bewässerung von Ackerland, Überwachung des Wasserstandes in Flüssen, Warnung vor Überschwemmungen, städtische Überschwemmungen usw.



NYRD705Typ der StangeRadar-Level-Sender mit geführter WelleTechnische Parameter



Produktmodell NYRD705
Typische Anwendung

Flüssigkeiten, insbesondere für Flüssigkeitsmessungen in Hochtemperatur- und Hochdruckumgebungen

Antennenmaterial 304
Antenntyp Antennen mit Stangen
Messbereich 6m, 15m
Messgenauigkeit ± 1 mm
Stromversorgung 24VDC (Zwei- und Vier-Draht))
Durchschnittliche Temperatur -40 ~ + 500 °C
Prozessverbindung Gewinde, Flansche (optional)
Prozessdruck -0,1 bis 4,0 MPa
Schutzklasse IP67
Explosionssicherheit Ausfahrt II CT6 (optional)
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Elektrische Schnittstelle M20*1.5, 1⁄2 ′′NPT



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

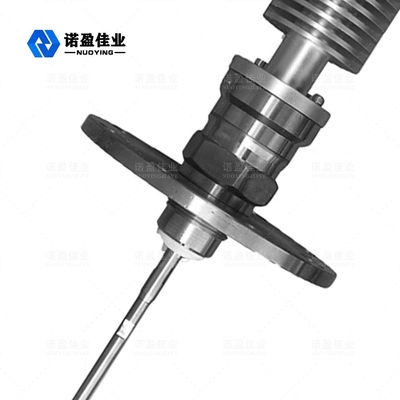

NYRD705Typ der StangeRadar-Level-Sender mit geführter WelleVerwandte Bilder

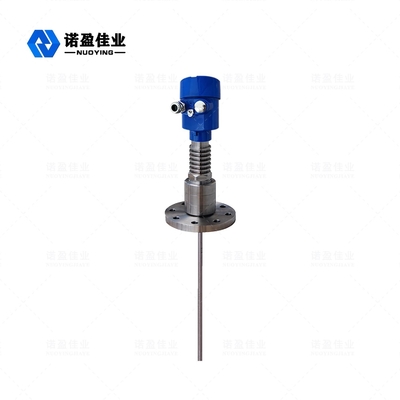

Hochtemperatursensorhersteller NYRD705 Stange-Typ geleiteter Wellen-Radar-Level-Sender für Flüssigkeiten mit RS485-Ausgang 0

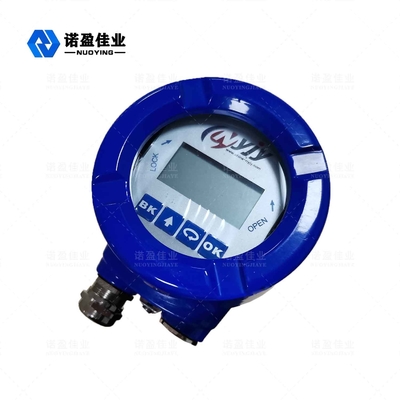

Hochtemperatursensorhersteller NYRD705 Stange-Typ geleiteter Wellen-Radar-Level-Sender für Flüssigkeiten mit RS485-Ausgang 1
