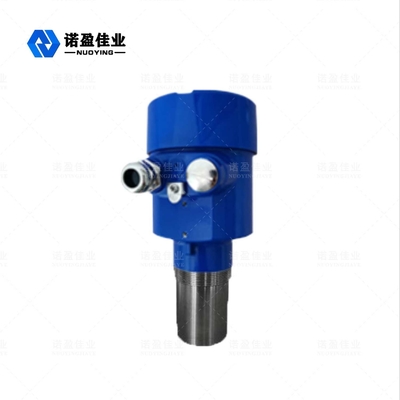

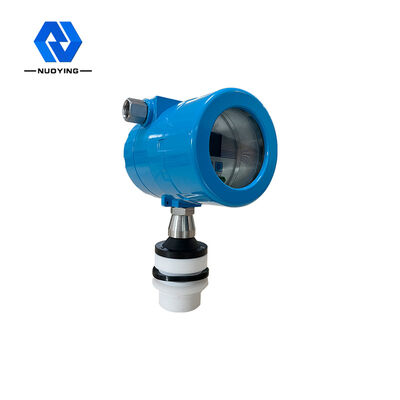

NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen

NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen

Markenbezeichnung: NUOYING
Modellnummer: NYCSUL-503
MOQ: 1 Stück
Preis: $98~$174/pc
Zahlungsbedingungen: T/T
Versorgungsfähigkeit: 1000 Stück pro Monat
Einzelheiten
Herkunftsort:
Xi'an, Shaanxi, China
Zertifizierung:
CE, ATEX, SIL
Reichweite:
0-20M
Stromversorgung:
24VDC, 220VAC
Ausgangssignal:
4...20mA/HART/RS485
Prozesstemperatur:
-20~+40℃
Schutzklasse:
IP65
Explosionssichere Klasse:
Ausfahrt II CT6 (optional)
Prozessverbindung:
Gewinde, Flansche (optional)
Probeart:
Integriert
Sondenmaterial:
PP/PVC/PTFE/304
Modell:
NYCSUL-503
Verpackung Informationen:
Karton, 40 cm × 30 cm × 30 cm
Versorgungsmaterial-Fähigkeit:
1000 Stück pro Monat
Produktbeschreibung



NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen



NYCSUL-503 Digitale integrierte Ultraschall-Level-Übertrager Arbeitsprinzip



Das Ultraschallpegelmessgerät ist auf der Oberseite des Behälters installiert. Unter der Kontrolle der elektronischen Einheit sendet die Sonde einen Strahl von Ultraschallpulsen an das zu messende Objekt.Die Schallwelle wird von der Oberfläche des Objekts reflektiert, und ein Teil des reflektierten Echos wird von der Sonde empfangen und in elektrische Signale umgewandelt.Die Veränderung des Niveaus wird nach dem Zeitunterschied zwischen der Übertragung der Ultraschallwelle und dem Empfang der Ultraschallwelle und der bekannten Schallgeschwindigkeit bestimmt.Das Mikrowellensignal wird vom elektronischen Gerät verarbeitet, schließlich wird es in elektrische Signale umgewandelt, die mit der Materialstufe in Verbindung stehen.



NYCSUL-503 Digitale integrierte Ultraschall-Level-Übertrager Gestaltungsmerkmale



◎ vernünftige Konstruktion, hervorragende Leistung, einfache Struktur, bequeme Installation usw.;

◎ Die kleine Winkelsonde wird für Ultraschallwellen mit hoher Übertragungsleistung und hoher Empfindlichkeit verwendet;

◎ Die oberen und unteren Grenzeinstellungen sowie die Alarmanstellungen an allen Stellen können zur kontinuierlichen Flüssigkeitsmessung und Flüssigkeitsspiegelkontrolle verwendet werden.





NYCSUL-503 Digitale integrierte Ultraschall-Level-ÜbertragerTechnische Parameter



Typische Anwendung Flüssigkeiten (ohne Rührung, Schaum und Verdunstung)
Produktmodell NYCSUL-503
Typ der Sonde Integriert
Sondenmaterial PP/PVC/PTFE/304
Messbereich 0 bis 20 m
Messgenauigkeit < 0,25% (Messbereich < 20 m)
Prozesstemperatur -20°C bis 40°C
Prozessdruck -0,1 bis 0,1 MPa (normaler Druck)
Prozessverbindung Gewinde, Flansche (optional)
Stromversorgung 24VDC, 220VAC
Ausgang des Signals 4...20mA/HART/RS485/Modbus...
Anzeigemodus Flüssigkeitsgrad und Entfernung (Lufthöhe)
Einstellung der Ausgabe Festlegung der oberen Grenze, Festsetzung der unteren Grenze
Schutzgrad IP 65
Explosionssicherheit Ausfahrt II CT6 (fakultativ)



Anmerkung: Die Produkte können nach den spezifischen Anforderungen der Benutzer angepasst werden.

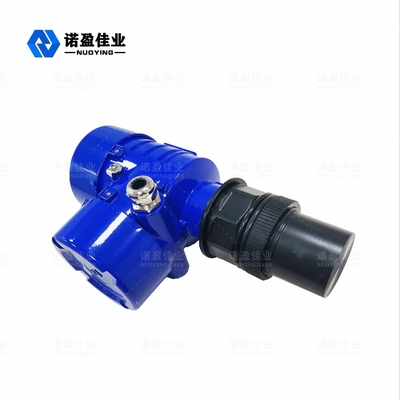

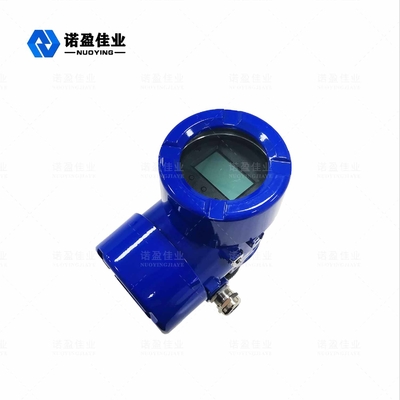

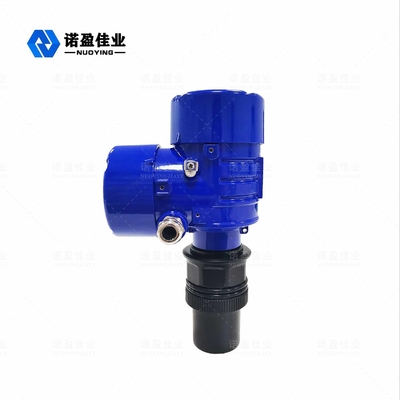

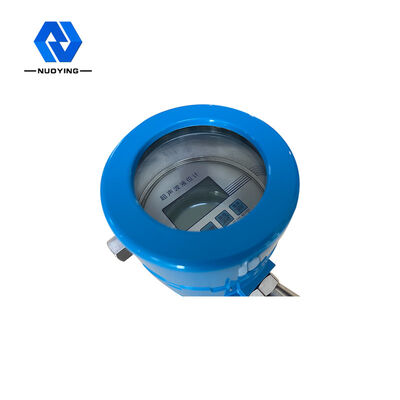

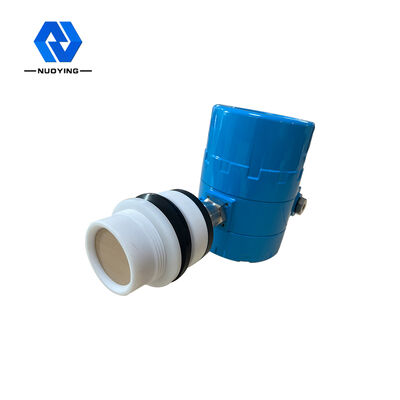

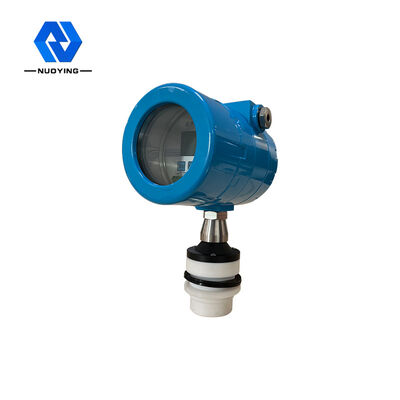

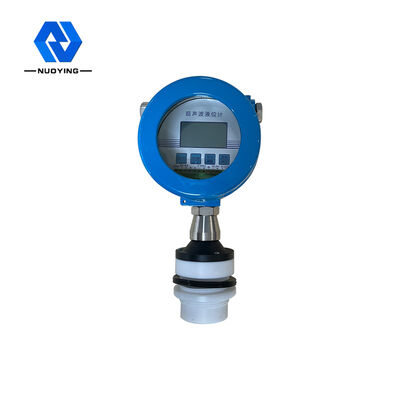

NYCSUL-503 Digitale integrierte Ultraschall-Level-Übertrager Verwandte Bilder



NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen 0



NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen 1



NYCSUL-503 Digitale integrierte Ultraschall-Level-Sender für Flüssigkeitsmessungen 2
