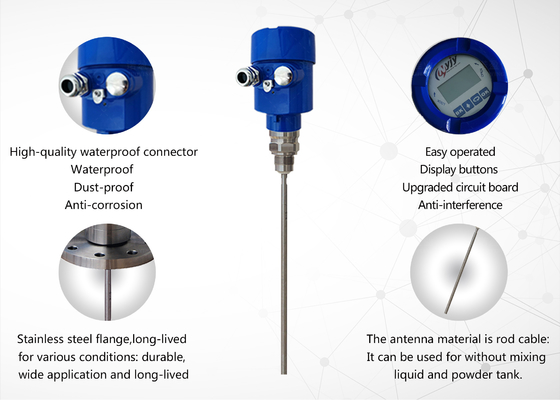

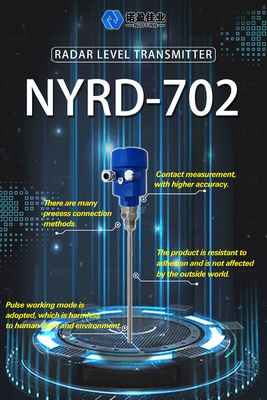

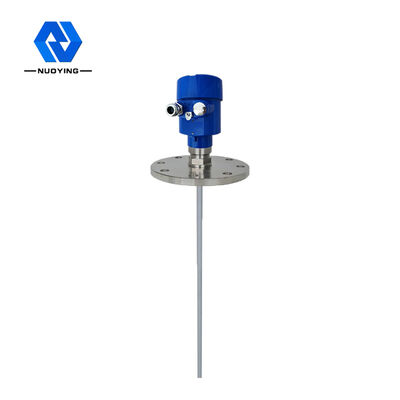

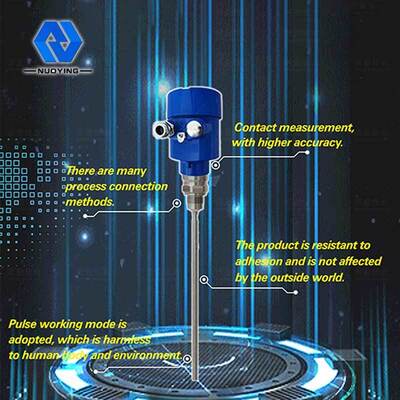

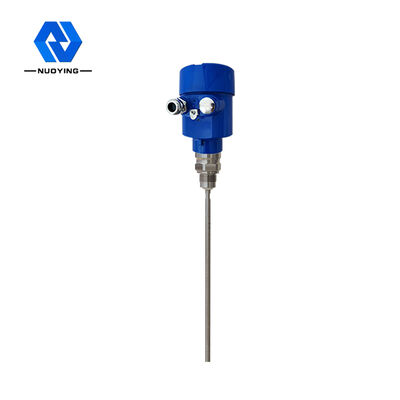

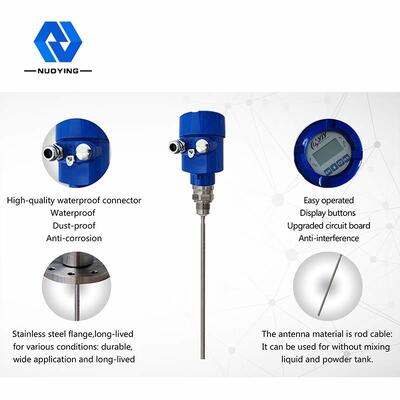

1.8GHz NYRD-702 Fabrik-Direktverkauf Hochgenauigkeit geleiteter Wellenradar-Niveau-Meter-Sender mit 4-20mA-Ausgang
NYRD-702 Radar-Level-SenderÜbersicht
Beschreibung der Produkte
NYRD702 Funktionsprinzip des Leitwellenradarsender
Der von dem Leitwellenradar emittierte Hochfrequenzmikrowellenpuls fährt entlang der Detektionsanlage (Stahlkabel oder Stahlstange).Die dielektrische Konstante ändert sich, was eine Reflexion verursacht, und ein Teil der Impulsenergie wird zurückgebildet.Das Zeitintervall zwischen dem emittierten und dem reflektierten Impuls ist direkt proportional zur Entfernung des Messmediums..
Eingabe:Das Radarradar ist ein Messgerät, das auf dem Prinzip der Zeitreise basiert.und die Betriebszeit kann durch elektronische Komponenten in ein Niveausignal umgewandelt werdenDie Sonde sendet hochfrequente Impulse aus und verbreitet sich entlang der Kabel- oder Stangensonde.Sie werden vom Empfänger im Gerät zurückgebildet und empfangen., und das Abstandssignal wird in das Niveausignal umgewandelt
Das reflektierte Pulssignal wird entlang der Kabel- oder Stangensonde an den elektronischen Stromkreis des Geräts übertragen. Der Mikroprozessor verarbeitet das Signal und erkennt das Echo, das durch den Mikrowellenimpuls auf der Materialoberfläche erzeugt wird.Die Entfernung D von der Materialoberfläche ist proportional zur Zeitreise T des Impulses: D=C×T/2 ((Wo C die Lichtgeschwindigkeit ist) Da die Entfernung E des leeren Behälters bekannt ist, ist die Ebene: L=E-D
Ausgabe:Einfügen Sie die leere Tankhöhe E (= Nullpunkt), die volle Tankhöhe F= (vollständige Skala) und einige zu festlegende Anwendungsparameter,Die Anwendungsparameter passen das Gerät automatisch an die Messumgebung an., entspricht 4-20mA Leistung.
