Funktionsprinzip des 26 GHz NYRD-PB-Radar-Level-Senders
Der Sensor der NYRD80X-Serie ist ein 26 GHz-Hochfrequenz-Radarmessgerät mit einer maximalen Messdistanz von 80 m.Die Antenne für die Positionierung von Radarobjekten sendet einen schmalen Mikrowellenimpuls aus, der durch die Antenne nach unten übertragen wirdNachdem die Pulswelle die Oberfläche des Messmediums berührt hat, wird sie wieder reflektiert und vom Antennensystem wieder empfangen.Das Signal wird an den Teil des elektronischen Schaltkreises übertragen und automatisch in ein Objektniveau-Signal umgewandelt (Weil Impulse so schnell, die Zeit, die eine elektromagnetische Welle braucht, um ihr Ziel zu erreichen und zum Empfänger zurück zu springen, ist fastInstantan).

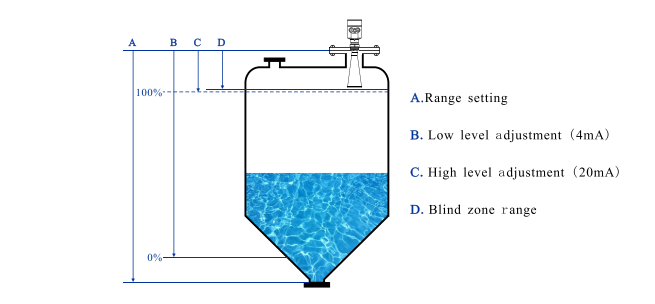

Messpunkt: Spiralförmige Unterfläche oder Dichtfläche des Flansches.
Produktparameter

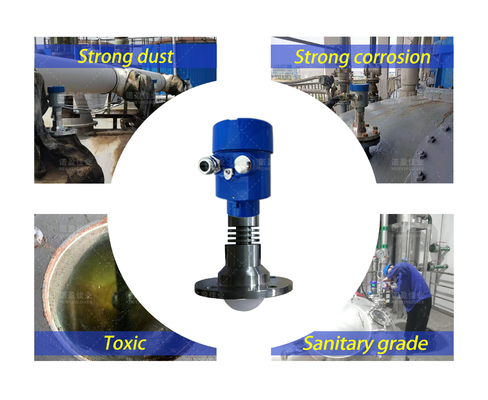

Typische Anwendung
Leicht zu kristallisieren, Tau-Kondensation, giftig, starke Korrosion
Antenne Material
Antenne mit Objektiv, 316L+PTFE (optional)
Messbereich
40m
Messgenauigkeit
0.05%-0.1%F.S.
Stromversorgung
24VDC ((Zwei Leitungen, vier Linie)
Durchschnittliche Temperatur
-40 ~ + 120 °C, -40 ~ + 260 °C
Prozessverbindung
Flansche, Halterung (optional)
Prozessdruck
-0,1 bis 2,0 MPa

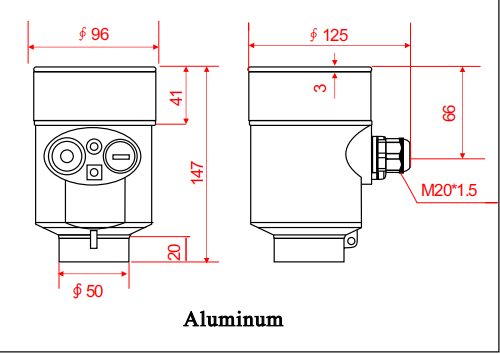

Abmessungen der Hüllestruktur des Radarniveaumessers (Einheit: mm)

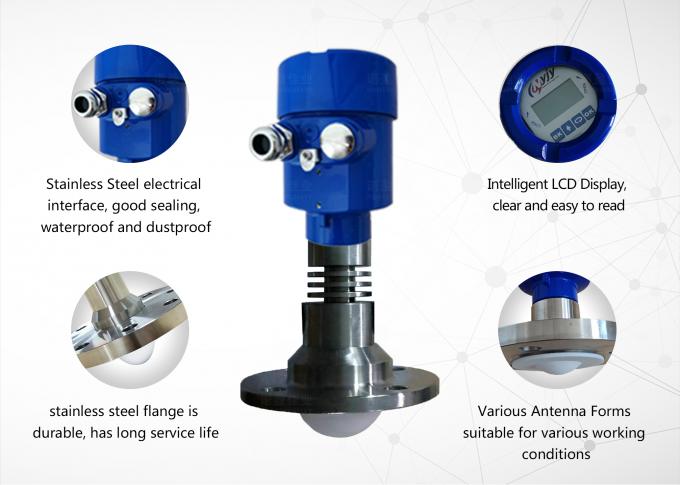

Es gibt zwei Arten von Radarniveaumessern: Einer ist die gegossene Aluminiumhülle und der andere ist ein Edelstahlgehäuse. dem Kundenbedarf und dem Standortzustand.
