| Markenbezeichnung: | NUOYINGJIAYE |
| Modellnummer: | NYRD-806 |
| MOQ: | 1 Prozent |
| Preis: | $450~$1700/pc |
| Zahlungsbedingungen: | T/T |
| Versorgungsfähigkeit: | 1000 Stück/Monat |

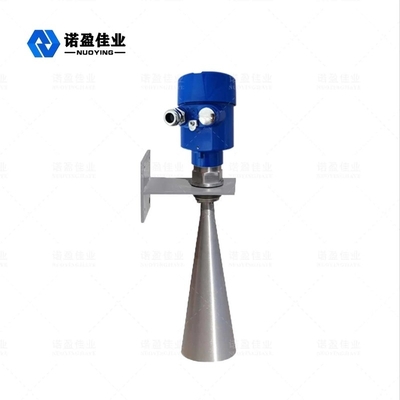

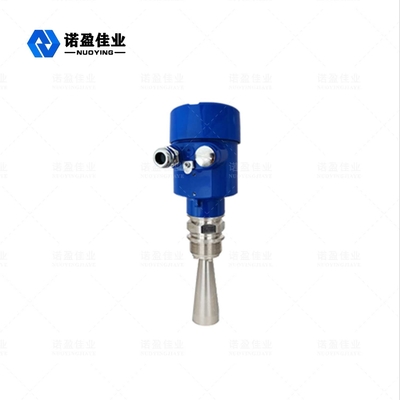

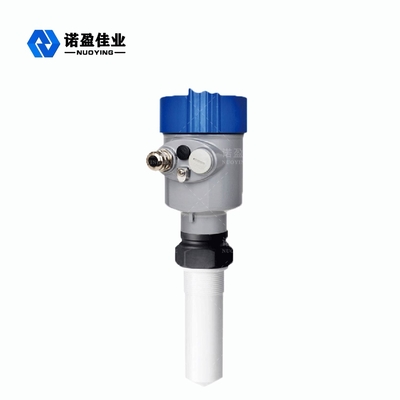

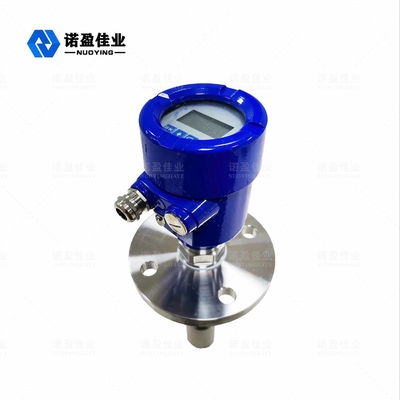

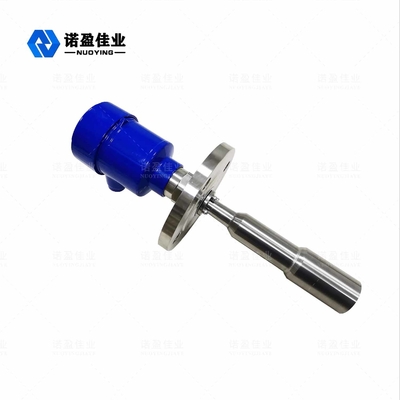

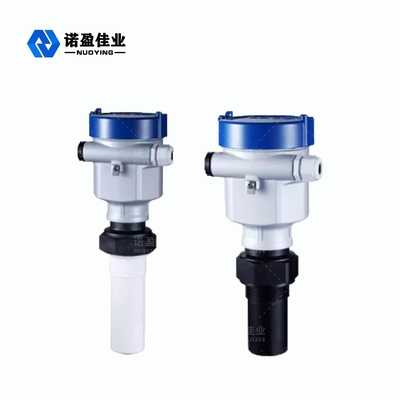

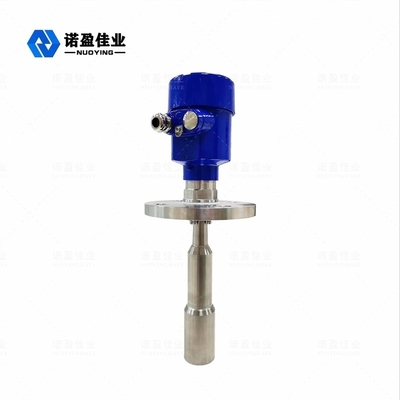

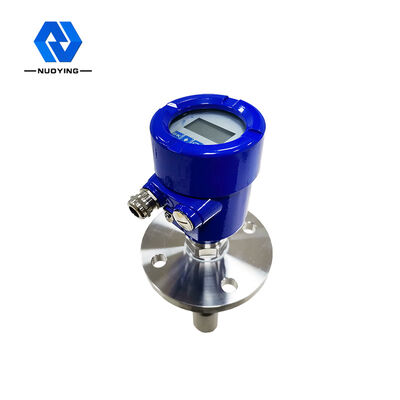

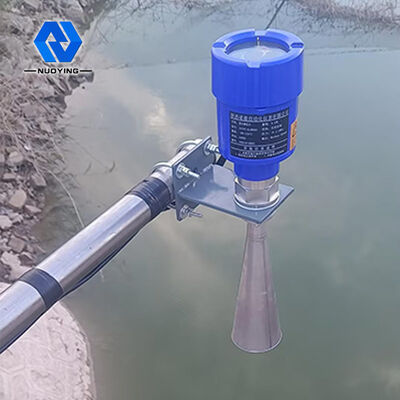

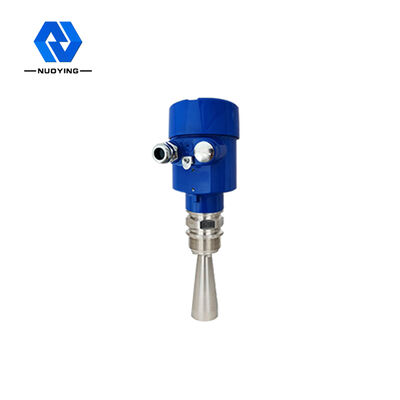

NYRD 806 26GHz Smart Radar Level Meter für Korrosions- und Korrosionsbeständige Messgeräte mit 4-20mA und RS485
Funktionsprinzip des NYRD 806 26G Smart Radar Level Meter für Temperatur/Druckbeständige und leicht korrosive Flüssigkeit
Die Sensoren der Radar-Levelmeter-Serie (NYRD80X) sind 26 GHz-Hochfrequenz-Radar-Levelmessgeräte, die die maximale Entfernung bis zu 80 Meter messen.und neue schnelle Mikroprozessoren können eine höhere Signalanalyse und -verarbeitung durchführen, so dass das Messgerät unter komplexen Messbedingungen wie Reaktionstanks und Festkörper verwendet werden kann.
nach dem Ultraschallzeitunterschied zum empfangenden Start, der bekannt ist, um den Schallpegel zu bestimmen,Mikrowellensignale werden von elektronischen Geräten verarbeitet und schließlich in elektrische Signale umgewandelt, die mit der Objektebene zusammenhängen
Messpunkt: Dichtungsfläche des Gewindebodens oder der Flansche.
Anmerkung: Bei Verwendung der Radar-Niveau-Zeitgestaltung ist sicherzustellen, dass die höchste Materialstufe nicht in den Blindbereich der Messung gelangen kann (der in D in der Abbildung dargestellte Bereich).
Konstruktionsmerkmale des NYRD 806 26G Smart Radar Level Meter für Temperatur/Druckbeständige und leicht korrosive Flüssigkeit
◎ fast immun gegen Korrosion und Schaum; nicht von Veränderungen der mittleren Dichte, Temperatur und Druck betroffen.
◎Die Antennengröße ist klein, einfach zu installieren; Kontaktloses Radar, kein Verschleiß, keine Verschmutzung.
◎ Schwere Staubumgebung hat wenig Einfluss auf die Arbeit des Hochfrequenz-Levelmeters.
◎ Kürzere Wellenlänge, bessere Reflexion auf geneigten Festflächen.
◎ Der Strahlwinkel ist klein, die Energie konzentriert, was die Echokapazität erhöht und zur Vermeidung von Störobjekten beiträgt.
◎ Die Messung der Blindenfläche ist kleiner, da auch bei kleinen Tanks gute Ergebnisse erzielt werden.
◎ Ein hohes Signal-Rausch-Verhältnis kann auch bei Schwankungen eine bessere Leistung erzielen.
Bei der Ermittlung von Schwankungen kann auch eine bessere Leistung erzielt werden.
◎ Hohe Frequenz ist die beste Wahl für die Messung von festem und niedrigem dielektrischem Konstantenmedium.
Technische Parameter von NYRD 806 26G Smart Radar Level Meter für Temperatur/Druckbeständige und leicht korrosive Flüssigkeit
| Typische Anwendung | Temperatur-, Druck- und leicht ätzende Flüssigkeit |
|
Produktmodell |
NYRD806 |

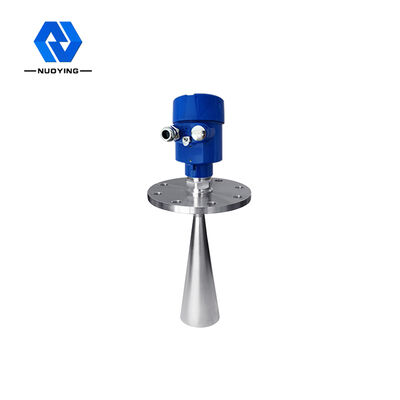

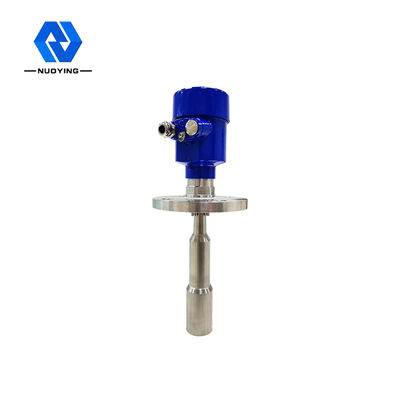

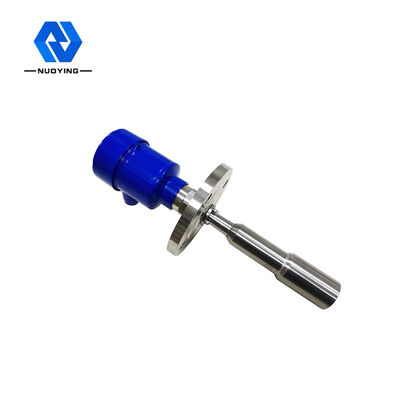

| Antennenform | Stick, Wassertropfen, flach, Trompete, geworfenen Oberfläche, Linse |
| Antennenmaterial | 316 |
| Messbereich | 30 m |
| Messgenauigkeit | 00,05% bis 0,1% F.S. |
| Stromversorgungsspannung | 24VDC ((zwei Leitungen, vier Leitungen) |
| Ausgangssignal | 4...20mA/HART/RS485/Modbus... |
| Prozesstemperatur | -40 ~ + 250 °C |
| Prozessdruck | -0,1 bis 4,0 MPa, |
| Verfahrensverknüpfung | Halterung, Flansche (optional) |
| Elektrische Schnittstelle | M20*1.5,1⁄2 ′′NPT |
| Schutzniveaus | IP67 (optional) |
| Explosionssichere Einstufung | Exia II CT6 |
※Anmerkung:Das Produkt kann nach den spezifischen Anforderungen der Benutzer angepasst werden.
