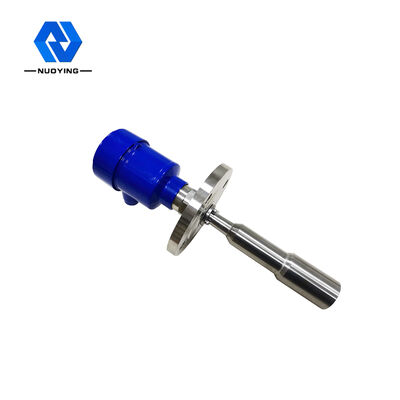

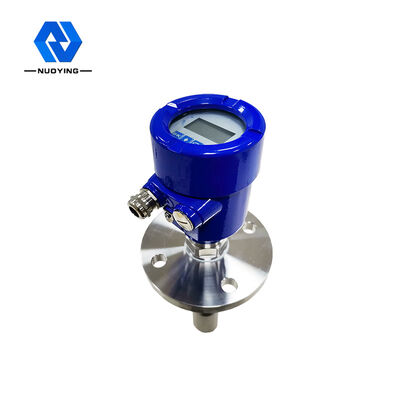

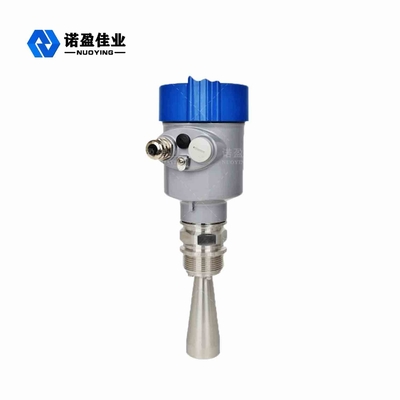

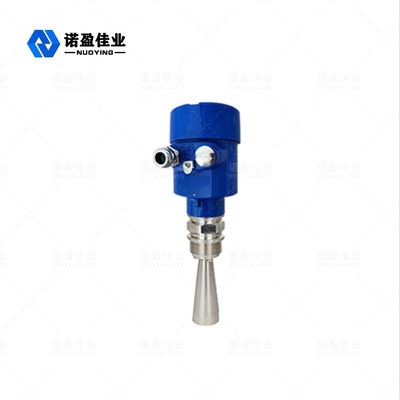

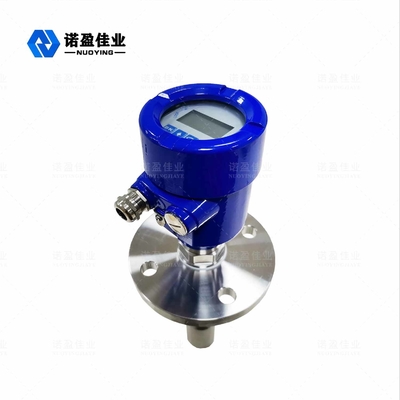

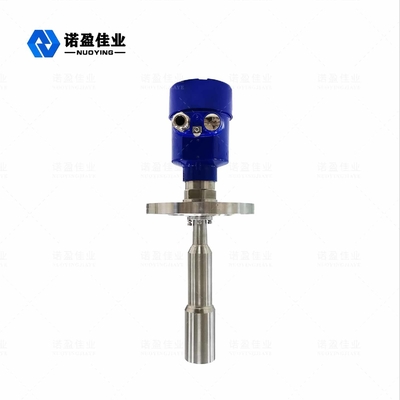

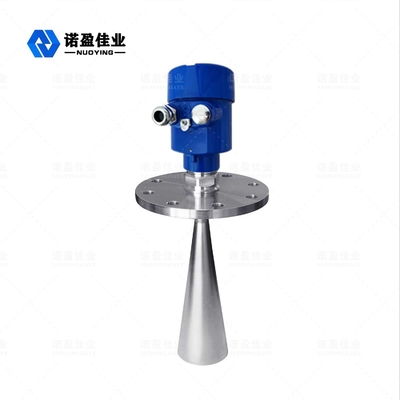

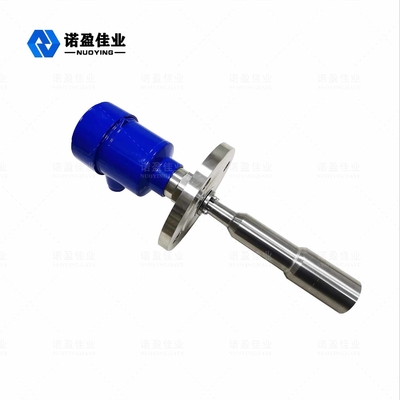

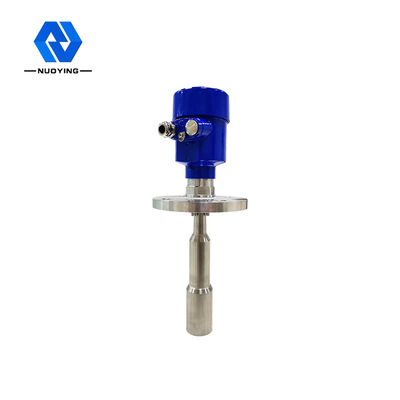

26-GHz-Radarsignalpegelmessgerät Wellenradar Festpegel-Sensor Geführter Radar-Säurewasserpegel-Messumformer
Radar-Füllstandmessumformer Produkteinführung
Der Radar-Füllstandmessumformer der Serie NYR D80X ist ein 26-Hz-Hochfrequenz-Radar-Füllstandmessgerät mit einer maximalen Messentfernung von 80 Metern. Die Antenne wurde weiter optimiert, und der neue schnelle Mikroprozessor kann eine Signalverarbeitung mit höherer Rate durchführen, so dass das Gerät für einige komplexe Messbedingungen wie Reaktionskessel und Feststofflagerung verwendet werden kann.
Radar-FüllstandmessumformerTechnische Parameter
| Modell | NYRD-806 |
| Anwendung | Temperatur, Druck und leicht korrosive Flüssigkeit |
| Messbereich | 30 m |
| Antennenmaterial | 316L |
| Genauigkeit | ±3 mm |
| Mediumstemperatur | 40 °C—250 °C |
| Prozessdruck | 0,1 &301c4,0 MPa |
| Stromversorgung | 24 VDC (zwei Leitungen, vier Leitungen) |
| Prozessanschluss | Unterstützung, Flansch |
| Schutzart | IP67 |
| Frequenzbereich | 26 GHz |
| Explosionsschutzart | Exia II C T6 Ga/ Exd ia IIC T6 Gb |
| Signalausgang | 4... 20 mA/HART (zwei / vier) RS485/Modbus... |
| Fabriknummer | Prozesstemperatur |
| NYRD | 1 -40 &301c+100 °C |
| Produktmodell | 2 -40 &301c+130 °C |
| 805 Bereich 10 m | 3 -40 &301c+250 °C |
| 806 Bereich 30 m | 4 -40 &301c+400 °C |
| 807 Bereich 20 m | Y Sonderanfertigung |
| 808 Bereich 70 m | Prozessdruck |
| 809 Bereich 35 m | 1 -0,1 &301c+0,3 MPa |
| 810 Bereich 80 m | 2 -0,1 &301c+2,0 MPa |
| -86 Bereich 20 m | 3 -0,1~+4,0 MPa |
| -87 Bereich 35 m | Y Sonderanfertigung |
| -SL Bereich 30 m, 80 m | Abdichtung |
| -PB Bereich 40 m | Y Viton |
| -SD Bereich 40 m | K Kalrez |
| -TJ Bereich 40 m | Y Sonderanfertigung |
| Antenne/Größe/Material | Gehäusematerial/Schutz |
| A Batter-Antenne / abgedichtetes Horn / PTFE | A Aluminium/IP67 |
| B Trichterantenne / 46 mm / 316L | D Aluminium (Doppelkammer) /IP67 S SS 304/IP68 |
| C Trichterantenne / 76 mm / 316L | Y Sonderanfertigung |
| D Trichterantenne / 96 mm / 316L | Explosionsschutzart |
| E Trichterantenne 121 mm/316L | P Standard |
| F Neigungsantenne / 242 mm 316L | L Exia IICT6 |
| P Flachantenne / PTFE | G Exd[ia] IICT6 |
| S Tropfenantenne / PTFE | Y Sonderanfertigung |
| R Stabantenne / abgedichtetes Horn / PFA | Elektrische Schnittstelle |
| Y Sonderanfertigung | M M20X1. 5 |
| Prozesssteuerung | N 1/2〃NPT |
| A Gewindeanschluss: G1%A | Y Sonderanfertigung |
| B Flanschanschluss: DN50 | Anzeige |
| C Flanschanschluss: DN80 | A Gürtel |
| D Flanschanschluss: DN100 | X Ohne |
| E Flanschanschluss: DN 150 | Bereich (Einheit: cm) |
| F Universeller Flanschanschluss | x |
| G Klemmmontage | |
| H Ständerinstallation | |
| Y Sonderanfertigung | |
| Ausgang/Stromversorgung | |
| 2 4~20mA/24VDC zweiadrig | |
| 3 4~20mA/24VDC/Hart zweiadrig | |
| 4 4〜20mA/220VAC/Hart vieradrig | |
| 5 RS485/Modbus |
Hinweis: kundenspezifisch auf Anfrage

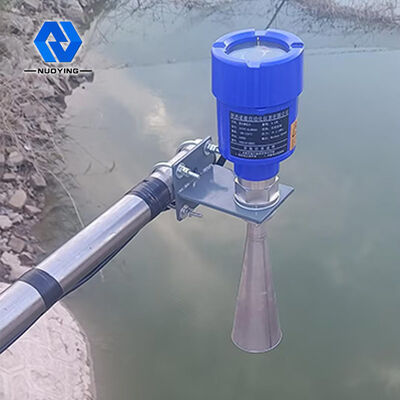

Radar-Füllstandmessumformer Funktionsprinzip
Die Radar-Füllstandantenne sendet einen schmalen Mikrowellenimpuls aus und sendet ihn über die Antenne nach unten. Nachdem der Impuls die Oberfläche des zu messenden Mediums berührt hat, wird er zurückreflektiert und vom Antennensystem wieder empfangen, wodurch das Signal an den elektronischen Schaltungsteil übertragen wird, der automatisch in ein Objektpositionssignal umgewandelt wird (da die Impulsausbreitungsgeschwindigkeit extrem hoch ist, ist die Zeit, die elektromagnetische Wellen benötigen, um das Ziel zu erreichen und zum Empfänger zurückzukehren, nahezu augenblicklich.) Messbasisfläche: Gewindeboden oder Flanschabdeckung
Hinweis: Verwenden Sie die Radar-Objektzeitmessung, um sicherzustellen, dass der höchste Pegel nicht in den Messblindbereich (Bereich D in der Abbildung) gelangen kann
